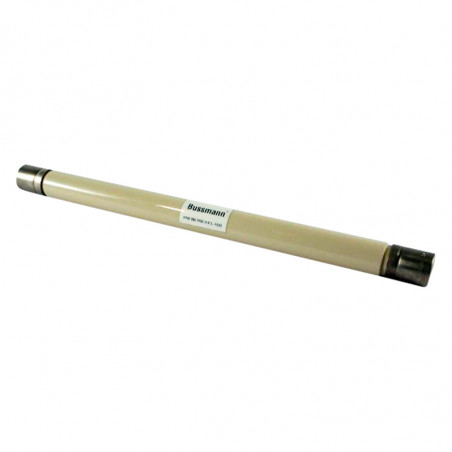

Высоковольтные плавкие вставки для трансформаторов
  • Высоковольтные плавкие вставки для трансформаторов

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: EATON Bussmann

Высоковольтные плавкие вставки для трансформаторов

Применение:
Высоковольтные предохранительные вставки защищают от последствий короткого замыкания трансформаторы, батареи конденсаторов, а также ветви наружных и кабельных линий.

COOPER BUSSMANN постовляет следующие высоковольтные предохранительные вставки:
• предохранительные вставки, ограничивающие ток короткого замыкания для неполного диапазона „S” и полного диапазона „F” в стандарте DIN,
• ограничивающие предохранительные вставки для употребления в соединительных установках с масляной изоляцией,
• ограничивающие предохранительные вставки для употребления в воздухе,
• электромоторные предохранительные вставки,
• предохранительные вставки для измерительных трансформаторов напряжения,
• выдувные предохранительные вставки,
• зажимы для предохранительных вставок,
• и другие предохраняющие элементы.

Рекомендуется подбор высоковольтных предохранительных вставок для защиты трансформаторов

Подбор указанных ниже предохранительных вставок осуществлён на основании следующих факторов:
1) Предохранительная вставка должна выдерживать начальный намагничивающий ток трансформатора с 12-кратной величиной номинального тока нагрузки в течение 0,1 секунды.
2) Вставка должна действовать селективным способом с самой большой предохранительной вставкой по стороне низкого напряжения.
3) Предохранительная вставка должна действовать достаточно быстро в случае междувиткового короткого замыкания в трансформаторе, а также в случае короткого замыкания на вторичной стороне трансформатора.

Внимание
a) Указания относятся к предохранительным вставкам для наружного и внутреннего употребления. Однако, если трансформатор подвергается долговременным перегрузкам, может оказаться нужным более высокий номинальный ток вставки.
b) Эти общие указания не относятся к трансформаторам для питания электромоторов с запускным током, превышающим номинальный ток предохранительной вставки. В таком случае вставки нужно подбирать индивидуально.

Таблица. Технические данные

Трансформатор
[kVA]		 Номинальное напряжение трансформатора
10kV 15kV* 15kV* 20kV
Вставка 12kV Вставка 17,5kV Вставка 24kV Вставка 24kV
20   17.5TDMSJ6.3 24TDMSJ6.3
30   17.5TDMSJ6.3 24TDMSJ6.3
50   17.5TDMSJ6.3 24TDMSJ6.3
75   17.5TDMSJ10 24TDMSJ6.3
100 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
125 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
160 12TDLSJ16 17.5TDMSJ16 24TDMSJ16 24TDMSJ10
200 12TDLSJ20 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
250 12TDLSJ25 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
315 12TDLSJ31.5 17.5TDIV1SJ20 24TDIV1SJ20 24TDMSJ16
400 12TDLSJ40 17.5TDMSJ25 24TDMSJ20 24TDMSJ20
500 12TFLSJ50 17.5TDMSJ31.5 24TDMSJ25 24TDMSJ25
630 12TFLSJ63 17.5TDMSJ40 24TDMSJ31.5 24TDMSJ31.5
800 12TFLSJ80 17.5TDMSJ40 24TDMSJ40 24TDMSJ40
1000 12TFLSJ80 17.5TFMSJ50 24TFMSJ50 24TFMSJ50
1250 12TFLSJ100 17.5TFMSJ63 24TFMSJ63 24TFMSJ50
1600       24TFMSJ63
2000       24TFMSJ71
Внимание:
* - минимальный допустимый номинальные ток предохранительных вставок при данных мощностях трансформаторов 15kV

Таблица. Технические данные высоковольтных предохранительных вставок в стандарте DIN

Тип Номинальное
напряжение
UN
[kV]		 Номинальный
ток
IN
[A]		 Макс.
выключающий
ток
IWS
[kA]		 Мин.
выключающий
ток
Iмин.
[A]		 Сопртивление и потери мощности
при номинальном токе		 I2t Длина
вставки
[мм]		 Диаметр
вставки
[мм]
R
[mΩ]		 P
[w]		 преддуговая
[A2s]		 макс.
[A2s]
7.2TDLSJ6.3 7,2 6,3 40 20 205 11 4,8*10' 6,5*102 292 50,8
7.2TDLSJ10 7,2 10 40 31 99 19 2,5*102 2,7*103 292 50,8
7.2TDLSJ16 7,2 16 40 49 64 23 5,5*102 8,2*103 292 50,8
7.2TDLSJ20 7,2 20 40 49 48 27 9,7*102 1,1*104 292 50,8
7.2TDLSJ25 7,2 25 40 80 32 28 5,7*102 8*103 292 50,8
7.2TDLSJ31.5 7,2 31,5 40 100 26 36 8,9*102 1*104 292 50,8
7.2TDLSJ40 7,2 40 40 114 16 36 2*102 2,2*104 292 50,8
7.2TDLSJ50 7,2 50 40 143 13 46 3,2*102 3,2*104 292 50,8
7.2TDLSJ63 7,2 63 40 180 8 45 8*102 7,5*104 292 50,8
7.2TFLSJ80 7,2 80 40 264 6 54 5*103 6,5*104 292 76,2
7.2TFLSJ100 7,2 100 40 338 4,6 64 9,1*103 1,1*105 292 76,2
7.2TFLSJ125 7,2 125 40 375 3,6 79 1,5*104 1,7*105 292 76,2
7.2TFLSJ160 7,2 160 40 525 2,7 97 3*104 3,1*105 292 76,2
12TDLSJ6.3 12 6,3 50 20 285 14 7*10' 6,5*102 292 50,8
12TDLSJ10 12 10 50 28 143 18 3,1*102 2,7*103 292 50,8
12TDLSJ16 12 16 50 35 81 26 9,8*102 8,6*103 292 50,8
12TDLSJ20 12 20 50 72 54 28 5,7*102 5,1*103 292 50,8
12TDLSJ25 12 25 50 90 43 35 8,9*102 8,1*104 292 50,8
12TDLSJ31.5 12 31,5 50 90 32 43 1,6*103 1,5*104 292 50,8
12TDLSJ40 12 40 50 128 21 49 3,2*103 2,7*104 292 50,8
12TDLSJ50 12 50 50 196 15 59 1,3*103 3,2*104 292 50,8
12TDLSJ63 12 63 50 275 12 75 2,3*103 5,7*104 292 50,8
12TFLSJ50 12 50 50 160 17 61 5,2*103 4,1*104 292 76,2
12TFLSJ63 12 63 50 227 12 69 1*104 8,8*104 292 76,2
12TFLSJ80 12 80 50 256 8,9 88 1,9*104 1,5*105 292 76,2
12TFLSJ100 12 100 50 446 5,6 83 1,4*104 2,2*105 292 76,2
12TKLSJ125 12 125 50 870 4,6 115 2,8*104 2,3*105 292 76,2
12TKLSJ160 12 160 63 500 4,3 200 1,1*105 5*105 292 87
12TKLSJ200 12 200 63 610 3,8 330 1,5*105 6,5*105 292 87
24TDMSJ6.3 24 6,3 50 19 489 24 8,1*10' 1,3*103 442 50,8
24TDMSJ10 24 10 50 28 287 35 3,1*102 5,5*103 442 50,8
24TDMSJ16 24 16 50 47 218 70 9,8*102 1,5*104 442 50,8
24TDMSJ20 24 20 50 80 78 38 8,1*102 1,1*104 442 50,8
24TDMSJ25 24 25 50 84 61 49 1,3*103 2*104 442 50,8
24TDMSJ31.5 24 31,5 50 105 46 56 2,1*103 2,9*104 442 50,8
24TDMSJ40 24 40 50 140 34 79 3,2*103 4,4*104 442 50,8
24TFMSJ40 24 40 50 119 37 85 5,1*103 6,9*104 442 76,2
24TFMSJ50 24 50 50 225 27 96 8,1*103 9*104 442 76,2
24TFMSJ63 24 63 50 306 21 128 3,8*103 5*104 442 76,2

Способ обозначения предохранительных вставок COOPER BUSSMANN
Цифры в начале обозначения -номинальное напряжение kV
1 буква - обозначение изготовления: T- универсальные вставки для внешнего и внутреннего употребления, с неполным диапазоном, S - вставки внутреннего употребления, с неполным обозначением, F - вставки с полным диапазоном
2 буква - диаметр корпуса вставки: M - 20,6мм, B - 25,4мм, D - 50,8мм, E,H,L - 63,5мм, F,I,K - 76,2мм,
3 буква - длина корпуса вставки: U - 86мм, W - 142мм, O - 192мм, C - 195мм, D - 203мм, F - 254мм, L - 292мм, G - 359мм, N - 403мм, M - 442мм, Q - 537мм, I - 565мм, K - 914мм
4 буква - пуансон: S - пуансон согл. DIN43625, H или N - пуансон согл. BS: 2692-1, N - пуансон отсутствует,
5 буква - выводы: J - цилиндрические хомутки согл. DIN43625
Цифры в конце обозначения - номинальный ток вставки в амперах.

Габариты крпуса [мм]
ДИАМЕТР КОРПУСА ВСТАВКИ Ć
(вторая буква в обозначении)		 ДЛИНА КОРПУСА ВСТАВКИ L
(третья буква обозначения)
„D” = 51мм „0" = 192мм
„F” „I” lub „K” = 75мм „L” = 292мм
  „M” = 442мм
  „Q” = 537мм

Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами

СПРОСИТЕ ПРОДУКТ close
Сообщение успешно отправлено.
СПРОСИТЕ ПРОДУКТ close
Просматривать

Добавить в список желаний

Вы должны быть зарегистрированы

Применение:
Высоковольтные предохранительные вставки защищают от последствий короткого замыкания трансформаторы, батареи конденсаторов, а также ветви наружных и кабельных линий.

COOPER BUSSMANN постовляет следующие высоковольтные предохранительные вставки:
• предохранительные вставки, ограничивающие ток короткого замыкания для неполного диапазона „S” и полного диапазона „F” в стандарте DIN,
• ограничивающие предохранительные вставки для употребления в соединительных установках с масляной изоляцией,
• ограничивающие предохранительные вставки для употребления в воздухе,
• электромоторные предохранительные вставки,
• предохранительные вставки для измерительных трансформаторов напряжения,
• выдувные предохранительные вставки,
• зажимы для предохранительных вставок,
• и другие предохраняющие элементы.

Рекомендуется подбор высоковольтных предохранительных вставок для защиты трансформаторов

Подбор указанных ниже предохранительных вставок осуществлён на основании следующих факторов:
1) Предохранительная вставка должна выдерживать начальный намагничивающий ток трансформатора с 12-кратной величиной номинального тока нагрузки в течение 0,1 секунды.
2) Вставка должна действовать селективным способом с самой большой предохранительной вставкой по стороне низкого напряжения.
3) Предохранительная вставка должна действовать достаточно быстро в случае междувиткового короткого замыкания в трансформаторе, а также в случае короткого замыкания на вторичной стороне трансформатора.

Внимание
a) Указания относятся к предохранительным вставкам для наружного и внутреннего употребления. Однако, если трансформатор подвергается долговременным перегрузкам, может оказаться нужным более высокий номинальный ток вставки.
b) Эти общие указания не относятся к трансформаторам для питания электромоторов с запускным током, превышающим номинальный ток предохранительной вставки. В таком случае вставки нужно подбирать индивидуально.

Таблица. Технические данные

Трансформатор
[kVA]		 Номинальное напряжение трансформатора
10kV 15kV* 15kV* 20kV
Вставка 12kV Вставка 17,5kV Вставка 24kV Вставка 24kV
20   17.5TDMSJ6.3 24TDMSJ6.3
30   17.5TDMSJ6.3 24TDMSJ6.3
50   17.5TDMSJ6.3 24TDMSJ6.3
75   17.5TDMSJ10 24TDMSJ6.3
100 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
125 12TDLSJ16 17.5TDMSJ10 24TDMSJ10 24TDMSJ10
160 12TDLSJ16 17.5TDMSJ16 24TDMSJ16 24TDMSJ10
200 12TDLSJ20 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
250 12TDLSJ25 17.5TDMSJ16 24TDMSJ16 24TDMSJ16
315 12TDLSJ31.5 17.5TDIV1SJ20 24TDIV1SJ20 24TDMSJ16
400 12TDLSJ40 17.5TDMSJ25 24TDMSJ20 24TDMSJ20
500 12TFLSJ50 17.5TDMSJ31.5 24TDMSJ25 24TDMSJ25
630 12TFLSJ63 17.5TDMSJ40 24TDMSJ31.5 24TDMSJ31.5
800 12TFLSJ80 17.5TDMSJ40 24TDMSJ40 24TDMSJ40
1000 12TFLSJ80 17.5TFMSJ50 24TFMSJ50 24TFMSJ50
1250 12TFLSJ100 17.5TFMSJ63 24TFMSJ63 24TFMSJ50
1600       24TFMSJ63
2000       24TFMSJ71
Внимание:
* - минимальный допустимый номинальные ток предохранительных вставок при данных мощностях трансформаторов 15kV

Таблица. Технические данные высоковольтных предохранительных вставок в стандарте DIN

Тип Номинальное
напряжение
UN
[kV]		 Номинальный
ток
IN
[A]		 Макс.
выключающий
ток
IWS
[kA]		 Мин.
выключающий
ток
Iмин.
[A]		 Сопртивление и потери мощности
при номинальном токе		 I2t Длина
вставки
[мм]		 Диаметр
вставки
[мм]
R
[mΩ]		 P
[w]		 преддуговая
[A2s]		 макс.
[A2s]
7.2TDLSJ6.3 7,2 6,3 40 20 205 11 4,8*10' 6,5*102 292 50,8
7.2TDLSJ10 7,2 10 40 31 99 19 2,5*102 2,7*103 292 50,8
7.2TDLSJ16 7,2 16 40 49 64 23 5,5*102 8,2*103 292 50,8
7.2TDLSJ20 7,2 20 40 49 48 27 9,7*102 1,1*104 292 50,8
7.2TDLSJ25 7,2 25 40 80 32 28 5,7*102 8*103 292 50,8
7.2TDLSJ31.5 7,2 31,5 40 100 26 36 8,9*102 1*104 292 50,8
7.2TDLSJ40 7,2 40 40 114 16 36 2*102 2,2*104 292 50,8
7.2TDLSJ50 7,2 50 40 143 13 46 3,2*102 3,2*104 292 50,8
7.2TDLSJ63 7,2 63 40 180 8 45 8*102 7,5*104 292 50,8
7.2TFLSJ80 7,2 80 40 264 6 54 5*103 6,5*104 292 76,2
7.2TFLSJ100 7,2 100 40 338 4,6 64 9,1*103 1,1*105 292 76,2
7.2TFLSJ125 7,2 125 40 375 3,6 79 1,5*104 1,7*105 292 76,2
7.2TFLSJ160 7,2 160 40 525 2,7 97 3*104 3,1*105 292 76,2
12TDLSJ6.3 12 6,3 50 20 285 14 7*10' 6,5*102 292 50,8
12TDLSJ10 12 10 50 28 143 18 3,1*102 2,7*103 292 50,8
12TDLSJ16 12 16 50 35 81 26 9,8*102 8,6*103 292 50,8
12TDLSJ20 12 20 50 72 54 28 5,7*102 5,1*103 292 50,8
12TDLSJ25 12 25 50 90 43 35 8,9*102 8,1*104 292 50,8
12TDLSJ31.5 12 31,5 50 90 32 43 1,6*103 1,5*104 292 50,8
12TDLSJ40 12 40 50 128 21 49 3,2*103 2,7*104 292 50,8
12TDLSJ50 12 50 50 196 15 59 1,3*103 3,2*104 292 50,8
12TDLSJ63 12 63 50 275 12 75 2,3*103 5,7*104 292 50,8
12TFLSJ50 12 50 50 160 17 61 5,2*103 4,1*104 292 76,2
12TFLSJ63 12 63 50 227 12 69 1*104 8,8*104 292 76,2
12TFLSJ80 12 80 50 256 8,9 88 1,9*104 1,5*105 292 76,2
12TFLSJ100 12 100 50 446 5,6 83 1,4*104 2,2*105 292 76,2
12TKLSJ125 12 125 50 870 4,6 115 2,8*104 2,3*105 292 76,2
12TKLSJ160 12 160 63 500 4,3 200 1,1*105 5*105 292 87
12TKLSJ200 12 200 63 610 3,8 330 1,5*105 6,5*105 292 87
24TDMSJ6.3 24 6,3 50 19 489 24 8,1*10' 1,3*103 442 50,8
24TDMSJ10 24 10 50 28 287 35 3,1*102 5,5*103 442 50,8
24TDMSJ16 24 16 50 47 218 70 9,8*102 1,5*104 442 50,8
24TDMSJ20 24 20 50 80 78 38 8,1*102 1,1*104 442 50,8
24TDMSJ25 24 25 50 84 61 49 1,3*103 2*104 442 50,8
24TDMSJ31.5 24 31,5 50 105 46 56 2,1*103 2,9*104 442 50,8
24TDMSJ40 24 40 50 140 34 79 3,2*103 4,4*104 442 50,8
24TFMSJ40 24 40 50 119 37 85 5,1*103 6,9*104 442 76,2
24TFMSJ50 24 50 50 225 27 96 8,1*103 9*104 442 76,2
24TFMSJ63 24 63 50 306 21 128 3,8*103 5*104 442 76,2

Способ обозначения предохранительных вставок COOPER BUSSMANN
Цифры в начале обозначения -номинальное напряжение kV
1 буква - обозначение изготовления: T- универсальные вставки для внешнего и внутреннего употребления, с неполным диапазоном, S - вставки внутреннего употребления, с неполным обозначением, F - вставки с полным диапазоном
2 буква - диаметр корпуса вставки: M - 20,6мм, B - 25,4мм, D - 50,8мм, E,H,L - 63,5мм, F,I,K - 76,2мм,
3 буква - длина корпуса вставки: U - 86мм, W - 142мм, O - 192мм, C - 195мм, D - 203мм, F - 254мм, L - 292мм, G - 359мм, N - 403мм, M - 442мм, Q - 537мм, I - 565мм, K - 914мм
4 буква - пуансон: S - пуансон согл. DIN43625, H или N - пуансон согл. BS: 2692-1, N - пуансон отсутствует,
5 буква - выводы: J - цилиндрические хомутки согл. DIN43625
Цифры в конце обозначения - номинальный ток вставки в амперах.

Габариты крпуса [мм]
ДИАМЕТР КОРПУСА ВСТАВКИ Ć
(вторая буква в обозначении)		 ДЛИНА КОРПУСА ВСТАВКИ L
(третья буква обозначения)
„D” = 51мм „0" = 192мм
„F” „I” lub „K” = 75мм „L” = 292мм
  „M” = 442мм
  „Q” = 537мм
