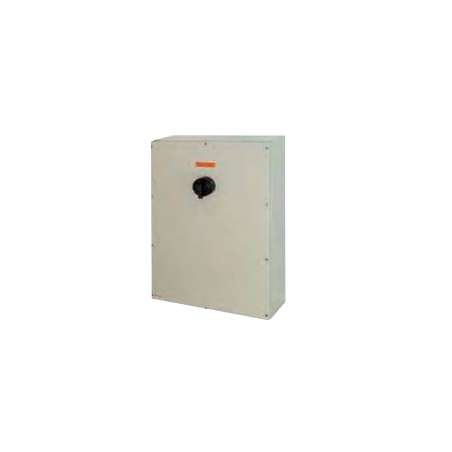

Wyłącznik bezpieczeństwa dla stref 22 (630A) GHG 981 0048 R0288
Wyłącznik bezpieczeństwa dla stref 22 (630A) GHG 981 0048 R0288

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

Защитный выключатель для зоны 22 (630А) GHG 981 0048 R0288

  • GHG 981 0048 R0288
  • Материал
  • Номинальный ток
  • Размер

Общая таблица для всех GHG 981:

Тип Сертификат испытаний
Параметр Значение
Маркировка в соответствии с 2014/34/EU II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Допустимая температура окружающей среды -55 °C до +40 °C / +45 °C / +50 °C / +55 °C – см. инструкцию по эксплуатации
Класс механической прочности (IK) согласно EN 50102 IK 09 = 10 Дж
Номинальное напряжение до 690 В В
Номинальный ток См. информацию для заказа
Частота 50–60 Гц
Разъединитель для сервисных работ согласно IEC 62262-1 Класс 1 (25–80 А)
Класс защиты I и II
Класс защиты по EN 60529 IP66
Дополнительный контакт 1 x НО (нормально разомкнутый) — с задержкой включения, выключения и включения
1 x НЗ (нормально замкнутый) — с задержкой включения, выключения и включения
Можно запереть навесным замком Запирается в положении «ВЫКЛ» тремя стандартными навесными замками.
Цвет корпуса Пластик = Черный / Листовая сталь = RAL 7032 / Нержавеющая сталь 316L = Электрополированная

Подробная таблица для различных типов парниковых газов:

Тип GHG 981 (25 A) GHG 981 (40 А) GHG 981 (80 А)
Предохранитель до 415 В переменного тока: 50 А gG
до 690 В переменного тока: 50 А gG 		до 415 В переменного тока: 50 А gG
до 690 В переменного тока: 80 А gG 		до 415 В переменного тока: 100 А gG
до 690 В переменного тока: 100 А gG
Коммутационная способность AC-3 согласно EN 60947-3, Приложение A До 415 В:
25 А / 3-полюсный
23 А / 4,6-полюсный
До 690 В:
14 А / 3-полюсный
14 А / 4,6-полюсный 		До 415 В:
40 А / 3-полюсный
40 А / 6-полюсный
До 690 В:
22 А / 3-полюсный
17 А / 6-полюсный 		До 415 В:
71 А / 3-полюсный
55 А / 6-полюсный
До 690 В:
23 А / 3-полюсный
17 А / 6-полюсный
Клеммы подключения 4 мм² – 10 мм² 16 мм² – 35 мм² 50 мм² – 70 мм²
Тип GHG 981 (100 А) GHG 981 (160 А) GHG 981 (250 А)
Предохранитель до 415 В переменного тока: 315 А gG
до 690 В переменного тока: 355 А gG 		до 415 В переменного тока: 315 А gG
до 690 В переменного тока: 355 А gG 		до 415 В переменного тока: 315 А gG
до 690 В переменного тока: 355 А gG
Коммутационная способность AC-3 согласно EN 60947-3, приложение A 100 А 160 А 250 A
Клеммы подключения 50 мм² – 70 мм² 95 мм² – M8 × 25 185 мм² – M10 × 30
Тип GHG 981 (400 А) GHG 981 (630 А) GHG 981 (700 А)
Предохранитель до 415 В переменного тока: 500 А gG
до 690 В переменного тока: 500 А gG 		до 415 В переменного тока: 800 А gG
до 690 В переменного тока: 800 А gG 		до 415 В переменного тока: 800 А gG
до 690 В переменного тока: 800 А gG
Коммутационная способность AC-3 согласно EN 60947-3, Приложение A 400 А 630 А 700 А
Клеммы подключения 1 × 240 мм² 2 × 185 мм² – M12 × 40 2 × 240 мм² – M12 × 40
