Произвођач: Picotest

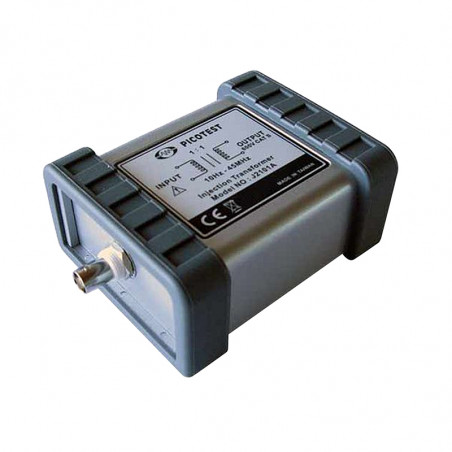

J2101A Injekcijski transformator

J2101A Injekcijski transformator

Ubrizgavajući transformator trenutno je najčešća metoda povezivanja mrežnog analizatora s ispitivanim krugom, a prvenstveno se koristi za mjerenje stabilnosti upravljačke petlje. Cilj transformatora je ubrizgati signal u upravljačku petlju koja se mjeri, bez utjecaja na rad petlje. Da bi se to postiglo u razumnoj mjeri, transformator je izoliran i stoga može plutati na visokom naponu, poput korektora faktora snage (PFC), koji je često blizu 400VDC. Za mjerenje napona koji prelaze naziv napona Bode-100 ulaza potrebne su sonde za prigušivanje.



Korisna širina pojasa ubrizgavajućeg transformatora općenito je značajno veća od 3dB ograničenja frekvencije. To je zato što je sam transformator izvan mjerenja, zbog čega mnogi pogrešno vjeruju da je transformator nekritični element.

Širina pojasa transformatora je snažno povezana s krajnjom impedancijom. Bode-100 i većina mrežnih analizatora daju impedansu izvora oscilatora od 50 Ohm. Pretpostavljajući ovu impedansu optimalni rasporni otpornik je 5 Ohma. To značajno smanjuje signal ubrizgavanja, što je općenito korisno, jer je uobičajena pogreška u Bode mjerenjima upotreba prevelikog signala, a samim tim i ne maloga mjerenja signala. Dodatna prednost ove male vrijednosti je ta što se ona općenito može ostaviti u krugu, pojednostavljujući vezu na mrežni analizator bez značajnog utjecaja na izlazni napon ispitivanog kruga.

Glavne značajke:

  • 10Hz podržava off-line napajanje
  • 45MHz dovoljno visoki za ravnomjerne regulacije
  • 23 Opseg oktave
  • Mala izobličenja za vrhunsku preciznost
  • Zapremina od 5 Ohma radi minimalnog utjecaja na petlju
  • Uključuje slabljenje da se osigura malo mjerenje signala

Ocijenjeni podaci:

Omjer 01:01
Završna impedancija 5Ω
Nominalna širina pojasa 3dB 10Hz-45MHz
Napon izolacije 600V / Kat. III
Izolacijski kapacitet 150pF (fot 1kHz)
DC struja 10mA
Područje temperature 0…50°C
Maksimalna visina 1830m (6000Ft)
Dimenzije 109x90x51mm
Težina 0.225kg
Ulazni BND socket
Izlaz Banana plug

Širina pojasa:

J2101A – Transformator wstrzykujący - pasmo przenoszenia

Dijagram veze:

J2101A – Transformator wstrzykujący - schemat łączeniowy
