Произвођач: Picotest

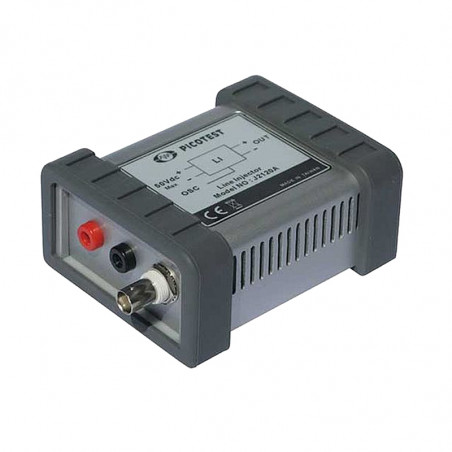

J2120A Linijski ubrizgavač

J2120A Linijski ubrizgavač

Iako je ubrizgavajući transformator vrlo širokopojasni adapter, on nije koristan za mjerenje odbacivanja valovitog napajanja (PSRR) napajanja ili čak op. To je zato što atributi zbog kojih injekcijski transformator djeluje tako dobro rezultiraju i transformatorom koji ne podnosi istosmjernu struju. Čak i vrlo male istosmjerne struje (5mA ili manje) mogu u velikoj mjeri smanjiti kapacitet signala ili čak potpuno zasititi transformator. Iz tog razloga, linijski ubrizgavač Picotest (J2120A) je još jedan važan testni adapter.



Linijski ubrizgavač omogućuje da se ulazni istosmjerni napon modulira signalom mrežnog analizatora, kao u slučaju PSRR mjerenja. Linijski ubrizgavač mora biti u mogućnosti da ima frekvencijski raspon znatno ispod izmjenične frekvencije izmjeničnog napona i barem iznad širine pojasa upravljačkog kruga ispitanog kruga.

Linijski ubrizgavač može samo stvarati struju, tako da radna struja i ukupni kapacitet skladištenja pri opterećenju mogu značajno utjecati na izlaznu amplitudu. Mrežni analizator Bode-100 ima vrlo visoku selektivnost, tako da izobličenje na izlazu linijskog ubrizgavača obično ne utječe na mjerenje. Opet, to je mali signalni injektor, tako da se signali oscilatora trebaju držati što je moguće manje iznad razine buke. Kao vodič pokušajte zadržati amplitudu ulaznog signala ispod 50mVpp (-20dBm). U nekim slučajevima želimo izvorni signal još više oslabiti, pa smo prigušivače uključili u setove injektora. Neki analizatori, poput Omicron-Lab-Lab Bode-100, omogućuju oblikovanje amplitude ubrizgavanja kao funkciju frekvencije, što pomaže u optimizaciji razine signala.

Linijski ubrizgavač također se može koristiti zajedno sa trenutnom sondom za mjerenje ulazne impedance napajanja. Ulazna impedancija sklopnog napajanja ili regulatora je negativna, što zabrinjava stabilnost u kombinaciji s EMI filterom, zbog čega je mjerenje važan dio procesa dizajna, analize i provjere. Trenutna sonda mora biti postavljena na 1A / V ili se rezultati moraju na odgovarajući način smanjiti za različite postavke.

Glavne značajke:

  • 10Hz-10MHz korisna propusnost
  • Dizajn s niskim gubicima
  • 5 ampera maksimalna struja
  • Maksimalni ulaz 50VDC
  • Jednostavno izmjerite ulazne filtre i PSRR

Ocijenjeni podaci:

Maks. DC ulazni napon 50V
Maks. kontinuirana struja 5A
Maksimalni pad napona 3.25V DC
3dB Frekvencijski odziv 15Hz…5MHz
Korisni frekvencijski odziv 10Hz…10MHz
Preporučeni signal ubrizgavanja -20…10dBm
Područje temperature 0…50°C
Maksimalna visina 1850m
Dimenzije 109x90x51mm
Težina Banana, MOD – BNC
Ulazni Banana

Dijagram veze:

J2120A - Wtryskiwacz liniowy - schemat łaczeniowy
