Koncentratori magnetskog polja
  • Koncentratori magnetskog polja

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Fluxtrol

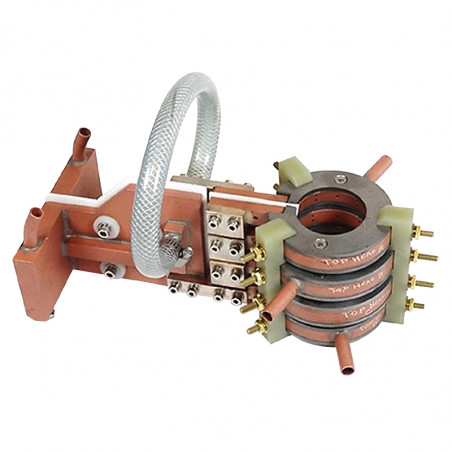

Koncentratori magnetskog polja


What is a Fluxtrol Concentrator?

Flukstrolni materijali su mekani magnetski kompoziti izrađeni od magnetskih metala u prahu i dielektričnih veziva kompaktiranjem pri visokim pritiscima s naknadnom termičkom obradom. Koriste se za regulaciju magnetskog toka (koncentriranje, oklop ili modificiranje), u osnovi snimajući izmjenično magnetsko polje i preusmjeravajući ga ili fokusirajući na željeno područje obratka (ili dijela). Karakterizira se da ovi materijali imaju malu električnu vodljivost, visoku magnetsku propusnost i male magnetske gubitke.

Magnetic Control Flux Control generički je naziv za modifikaciju magnetskog fluksa indukcijskog svitka pomoću ugradnje magnetskih predloga (regulatori magnetskog fluksa). Magnetski regulatori mogu značajno promijeniti obrazac magnetskog polja i parametre zavojnice; njihova se primjena mora smatrati dijelom cjelokupnog dizajna indukcijskog sustava.
Kako djeluje Fluxtrol koncentrator?

Magnetski tok uvijek teče oko induktora (ili zavojnice) u zatvorenom krugu. Mekani magnetski materijali Fluxtrol pružaju lakši put za magnetsko polje od putovanja u zraku, povećavajući tako intenzitet polja ili lokalizirajući magnetsko polje na električno vodljivoj površini tijela (tj. Dijelu ili radnom komadu) u neposrednoj blizini. Koncentratori fluksa u flukturolu snažno smanjuju magnetski otpor nazad, uslijed velike propusnosti našeg mekog magnetskog materijala i koncentriraju induciranu snagu u kritičnom području obratka. Kada se primjenjuju na induktor (ili zavojnicu), koncentratori fluksa fluksa omogućuju povećano zagrijavanje u poželjnim zonama i smanjuju zagrijavanje u nepoželjnim zonama. Rasprostranjenost magnetskog polja i obrasci topline su kontrolirani, povećava se učinkovitost procesa, smanjuje se vrijeme ciklusa i ušteda energije rezultat korištenja koncentratora fluks fluksa. U mnogim slučajevima primjena zaštićenih mekih magnetskih materijala čini naizgled nemogućim zadatkom upravljiv

Vrste fluxtrola:

- Flukstrol A


Idealno za aplikacije niskih i srednjih frekvencija (1-50kHz). Najveća magnetska propusnost u obitelji mekih magnetskih materijala Fluxtrol. Materijal ima izvrsnu mehaničku čvrstoću, obradivost i toplinsku vodljivost.

- Fluxtrol 50


Izvrsne performanse u širokom rasponu frekvencija (10–1000kHz). [Nbsp] Dobra magnetska propusnost za aplikacije na niskim i srednjim frekvencijama, a opet nudi najveću propusnost u obitelji mekih magnetskih materijala Fluxtrol u visokofrekventnim aplikacijama. [Nbsp] [nbsp ] Materijal ima izvrsnu mehaničku čvrstoću, obradivost i toplinsku vodljivost.


- Ferrotron 559H

Dokazane performanse koncentratora fluksa s najvećim električnim otporom u obitelji mekih magnetskih materijala Fluxtrol. [Nbsp] Gotovo konstantna magnetska propusnost u rasponu gustoća i frekvencija magnetskog toka (10-3000 kHz). [Nbsp]   Materijal ima izvrsne mehanička čvrstoća, obradivost i toplinska vodljivost.

Standardne dimenzije


Male veličine / valjci
Dimenzije u inches metri
0.37 Dia x 2.00 (9.4 Ø x 50.8)
0.50 Dia x 2.00 (12.7 Ø x 50.8)
0.50 Dia x 2.50 (12.7 Ø x 63.5)
0.67 Dia x 2.00 (17.0 Ø x 50.8)
0.75 Dia x 2.00 (19.0 Ø x 50.8)
1.00 Dia x 2.00 (25.4 Ø x 50.8)
1.00 Dia x 3.00 (25.4 Ø x 76.2)
1.25 Dia x 2.00 (31.7 Ø x 76.2)
1.25 Dia x 3.00 (31.7 Ø x 76.2)
1.50 Dia x 2.00 (38.1 Ø x 50.8)
1.50 Dia x 3.00 (38.1 Ø x 76.2)
1.75 Dia x 2.00 (44.5 Ø x 50.8)
1.75 Dia x 3.00 (44.5 Ø x 76.2)
2.00 Dia x 2.00 (50.8 Ø x 50.8)
2.00 Dia x 3.00 (50.8 Ø x 76.2)
2.30 Dia x 2.00 (58.4 Ø x 50.8)
2.30 Dia x 3.00 (58.4 Ø x 76.2)
2.30 Dia x 5.12 (58.4 Ø x 130)
2.50 Dia x 2.00 (63.5 Ø x 50.8)
2.50 Dia x 2.50 (63.5 Ø x 63.5)
2.50 Dia x 3.00 (63.5 Ø x 76.2)
2.76 Dia x 2.00 (70.1 Ø x 50.8)
2.76 Dia x 2.50 (70.1 Ø x 63.5)
2.76 Dia x 3.00 (70.1 Ø x 76.2)
3.00 Dia x 1.00 (76.2 Ø x 25.4)
3.00 Dia x 2.00 (76.2 Ø x 50.8)
3.00 Dia x 2.50 (76.2 Ø x 63.5)
3.00 Dia x 3.00 (76.2 Ø x 76.2)
3.50 Dia x 1.00 (89.0 Ø x 25.4)
3.50 Dia x 2.00 (89.0 Ø x 50.8)
3.50 Dia x 2.50 (89.0 Ø x 63.5)
Velike veličine / valjci
Dimenzije u inches metri
4.00 Dia x 0.75 (101.5 Ø x 19.0)
4.00 Dia x 1.00 (101.5 Ø x 25.4)
4.00 Dia x 2.00 (101.5 Ø x 50.8)
4.50 Dia x 1.00 (114.3 Ø x 25.4)
4.50 Dia x 2.00 (114.3 Ø x 50.8)
5.00 Dia x 0.25 (127.0 Ø x 6.3)
5.00 Dia x 0.75 (127.0 Ø x 19.0)
5.00 Dia x 1.00 (127.0 Ø x 25.4)
5.00 Dia x 2.00 (127.0 Ø x 50.8)
5.50 Dia x 1.00 (140.0 Ø x 25.4)
5.50 Dia x 1.25 (140.0 Ø x 31.7)
5.50 Dia x 2.00 (140.0 Ø x 50.8)
6.00 Dia x 0.25 (152.4 Ø x 6.3)
6.00 Dia x 0.75 (152.4 Ø x 19.0)
6.00 Dia x 1.00 (152.4 Ø x 25.4)
6.00 Dia x 2.00 (152.4 Ø x 50.8)
6.50 Dia x 0.25 (165.1 Ø x 6.3)
6.50 Dia x 0.75 (165.1 Ø x 19.0)
6.50 Dia x 1.00 (165.1 Ø x 25.4)
6.50 Dia x 1.25 (165.1 Ø x 31.7)
6.50 Dia x 1.50 (165.1 Ø x 38. 1)
6.50 Dia x 1.75 (165.1 Ø x 44.5)
6.50 Dia x 2.00 (165.1 Ø x 50.8)
8.00 Dia x 0.75 (203.2 Ø x 19.0)
8.00 Dia x 1.00 (203.2 Ø x 25.4)
8.00 Dia x 1.50 (203.2 Ø x 38. 1)
8.00 Dia x 1.75 (203.2 Ø x 44.5)
8.00 Dia x 2.00 (203.2 Ø x 50.8)
9.00 Dia x 0.25 (228.6 Ø x 6.3)
9.00 Dia x 1.00 (228.6 Ø x 25.4)
9.00 Dia x 1.75 (228.6 Ø x 44.5)


Mali blokovi
Dimenzije u inches metric
0.25 x 1.00 x 4.00 (6.3 x 25.4 x 101.5)
0.25 x 1.50 x 4.00 (6.3 x 38.1 x 101.5)
0.25 x 3.00 x 4.00 (6.3 x 76.2 x 101.5)
0.50 x 0.50 x 4.00 (12.7 x 12.7 x 101.5)
0.50 x 0.75 x 4.00 (12.7 x 19 x 101.5)
0.50 x 1.00 x 4.00 (12.7 x 25.4 x 101.5)
0.50 x 1.50 x 4.00 (12.7 x 38.1 x 101.5)
0.50 x 2.00 x 4.00 (12.7 x 50.8 x 101.5)
0.63 x 0.63 x 4.00 (16 x 16 x 101.5)
0.63 x 0.75 x 4.00 (16 x 19 x 101.5)
0.63 x 1.00 x 4.00 (16 x 25.4 x 101.5)
0.63 x 2.00 x 4.00 (16 x 50.8 x 101.5)
0.75 x 0.75 x 4.00 (19 x 19 x 101.5)
0.75 x 1.00 x 4.00 (19 x 25.4 x 101.5)
0.75 x 1.50 x 4.00 (19 x 38.1 x 101.5)
0.75 x 2.00 x 4.00 (19 x 50.8 x 101.5)
1.00 x 1.00 x 2.00 (25.4 x 25.4 x 50.8)
1.00 x 1.00 x 3.00 (25.4 x 25.4 x 76.2)
1.00 x 1.00 x 4.00 (25.4 x 25.4 x 101.5)
1.00 x 1.25 x 4.00 (25.4 x 31.7 x 101.5)
1.00 x 1.50 x 3.00 (25.4 x 38.1 x 76.2)
1.00 x 1.50 x 4.00 (25.4 x 38.1 x 101.5)
1.00 x 2.00 x 4.00 (25.4 x 50.8 x 101.5)
Veliki blokovi
Dimenzije u inches metric
0.25 x 4.25 x 6.50 (6.3 x 107.9 x 165)
0.38 x 4.25 x 6.50 (9.6 x 107.9 x 165)
0.50 x 4.25 x 6.50 (12.7 x 107.9 x 165)
0.63 x 4.25 x 6.50 (16 x 107.9 x 165)
0.75 x 4.25 x 6.50 (19 x 107.9 x 165)
1.00 x 4.25 x 6.50 (25.4 x 107.9 x 165)
0.25 x 3.12 x 8.75 (6.3 x 79.2 x 222.2)
0.38 x 3.12 x 8.75 (9.6 x 79.2 x 222.2)
0.50 x 3.12 x 8.75 (12.7 x 79.2 x 222.2)
0.63 x 3.12 x 8.75 (16 x 79.2 x 222.2)
0.75 x 3.12 x 8.75 (19 x 79.2 x 222.2)
1.00 x 3.12 x 8.75 (25.4 x 79.2 x 222.2)
0.25 x 6.50 x 8.75 (6.3 x 165 x 222.2)
0.38 x 6.50 x 8.75 (9.6 x 165 x 222.2)
0.50 x 6.50 x 8.75 (12.7 x 165 x 222.2)
0.63 x 6.50 x 8.75 (16.0 x 165 x 222.2)
0.75 x 6.50 x 8.75 (19.0 x 165 x 222.2)
1.00 x 6.50 x 8.75 (25.4 x 165 x 222.2)
