Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
• Proširenje d.c. trenutni rasponi mjerenja ampermetra s pokretnim zavojnicama
• Klasa tačnosti 0,5.
• Sjuntovi od 1 do 25 A (a na zahtjev, B2 40 ... 150 A) učvršćeni su na izolacijskoj osnovi
• Izolacijska podloga prilagođena je za ugradnju na DIN mm šinu od 35 mm.
• Na zahtjev dostupni su dodatni kemijski premaz: podmazivanje, presvlačenje srebrom ili niklom.
Proces galvaniziranja okova.

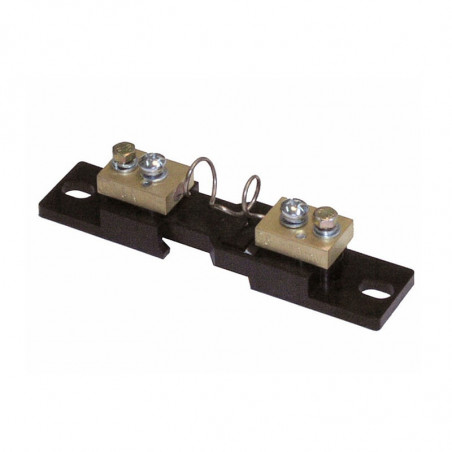

Verzija A (na izolacijskoj osnovi) |
Version D |
Version B |
Version C |
Sl.1. Učvršćivanje dimenzija šantova |
B2 60mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] |
Version | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4;6; 10; 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | A, D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 145 | 55 | 30 | 15 | - | 10 | 10 | 105 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 145 | 55 | 40 | 20 | - | 10 | 10 | 105 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 145 | 55 | 40 | 20 | - | 10 | 10 | 105 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 165 | 65 | 60 | 30 | - | 10 | 10 | 115 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 165 | 65 | 90 | 21 | 48 | 10 | 10 | 115 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 165 | 65 | 120 | 30 | 60 | 10 | 10 | 115 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 165 | 65 | 120 | 30 | 60 | 15 | 10 | 115 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 175 | 70 | 154 | 25 | 52 | 25 | 15 | 125 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 185 | 75 | 206 | 25 | 52 | 30 | 20 | 135 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 185 | 75 | 310 | 25 | 52 | 30 | 20 | 135 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B3 150mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6; 10; 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,14 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 225 | 33 | 25 | - | - | 8 | - | 205 | - | 0,23 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 270 | 55 | 30 | 15 | - | 10 | 10 | 230 | 50 | 0,68 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 270 | 55 | 40 | 20 | - | 10 | 10 | 230 | 50 | 1,05 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 270 | 55 | 40 | 20 | - | 10 | 10 | 230 | 50 | 1,16 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 290 | 65 | 70 | 35 | - | 10 | 10 | 240 | 60 | 2,15 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | C | 290 | 65 | 90 | 21 | 48 | 15 | 10 | 240 | 60 | 3,1 | 2 x 2 | M16 x 60 | 17 | M16 |
2500 | C | 290 | 65 | 120 | 30 | 60 | 15 | 10 | 240 | 60 | 5,2 | 2 x 2 | M20 x 60 | 21 | M20 |
4000 | C | 300 | 70 | 120 | 30 | 60 | 25 | 15 | 250 | 130 | 8,3 | 2 x 2 | M20 x 75 | 21 | M20 |
6000 | C | 300 | 70 | 154 | 25 | 52 | 25 | 15 | 250 | 130 | 15 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 310 | 75 | 206 | 25 | 52 | 30 | 20 | 260 | 170 | 28 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 310 | 75 | 310 | 25 | 52 | 30 | 20 | 260 | 170 | 35 | 2 x 6 | M20 x 80 | 21 | M20 |
B4 50mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6;10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 138 | 55 | 30 | 15 | - | 10 | 10 | 98 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 158 | 65 | 60 | 30 | - | 10 | 10 | 108 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 158 | 65 | 90 | 21 | 48 | 10 | 10 | 108 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 158 | 65 | 120 | 30 | 60 | 10 | 10 | 108 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 158 | 65 | 120 | 30 | 60 | 15 | 10 | 108 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 168 | 70 | 154 | 25 | 52 | 25 | 15 | 118 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 178 | 75 | 206 | 25 | 52 | 30 | 20 | 128 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 178 | 75 | 310 | 25 | 52 | 30 | 20 | 128 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B5 75mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6;10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 138 | 55 | 30 | 15 | - | 10 | 10 | 98 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 158 | 65 | 60 | 30 | - | 10 | 10 | 108 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 158 | 65 | 90 | 21 | 48 | 10 | 10 | 108 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 158 | 65 | 120 | 30 | 60 | 10 | 10 | 108 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 158 | 65 | 120 | 30 | 60 | 15 | 10 | 108 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 168 | 70 | 154 | 25 | 52 | 25 | 15 | 118 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 178 | 75 | 206 | 25 | 52 | 30 | 20 | 128 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 178 | 75 | 310 | 25 | 52 | 30 | 20 | 128 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B6 100mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6; 10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,14 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100, 150 | D | 145 | 33 | 25 | - | - | 8 | - | 125 | - | 0,2 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 190 | 55 | 30 | 15 | - | 10 | 10 | 150 | 30 | 0,65 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 190 | 55 | 40 | 20 | - | 10 | 10 | 150 | 30 | 1 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 190 | 55 | 40 | 20 | - | 10 | 10 | 150 | 30 | 1,11 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 210 | 65 | 60 | 30 | - | 10 | 10 | 160 | 30 | 2 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 210 | 65 | 120 | 30 | 60 | 10 | 10 | 160 | 30 | 2,5 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | C | 210 | 65 | 120 | 30 | 60 | 15 | 10 | 160 | 60 | 3,2 | 2 x 2 | M20 x 60 | 21 | M20 |
4000 | C | 220 | 70 | 120 | 30 | 60 | 25 | 15 | 170 | 130 | 5,8 | 2 x 2 | M20 x 75 | 21 | M20 |
6000 | C | 220 | 70 | 154 | 25 | 52 | 25 | 15 | 170 | 130 | 12 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 230 | 75 | 206 | 25 | 52 | 30 | 20 | 180 | 170 | 23 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 230 | 75 | 310 | 25 | 52 | 30 | 20 | 180 | 170 | 34 | 2 x 6 | M20 x 80 | 210 | M20 |
IN- nazivna struja
LZ- broj terminala
Vijak - šesterokutni vijak
P - podloška
N - matica
Nazivni terminali - dva vijka glave M5 x 8 s cilindričnom šupljinom + 5,5 podložki + 5,1 opružna podloška
Tehnički podaci
Elektromagnetska kompatibilnost | otpornost na buku | acc. to EN 61000-6-2 |
---|---|---|
emisija buke | acc. to EN 61000-6-2 | |
Klasa tačnosti | 0.5 | |
Kalibracija šanta | B2, B4, B5, B6 of 1 .. 10 A ranges |
s obzirom na struju od 10 mA mjernog elementa |
B3 of 1 .. 10 A ranges | s obzirom na struju od 10 mA mjernog elementa | |
Dimenzije šantova | acc. to DIN 43 703 standard | |
Ispitivanje napona santova sa an |
5 kV | |
Otpor para žica koje povezuju spojnicu s brojilom | 35 mΩ lub 75 Ω, žice se ne isporučuju sa spojnicom |
šant- | XX XXX | XXXXX | X | X | XX | X | X |
Pad napona: | |||||||
---|---|---|---|---|---|---|---|
60 mV | B2 060 | ||||||
150 mV | B3 150 | ||||||
50 mV | B4 050 | ||||||
75 mV | B5 075 | ||||||
100 mV | B6 100 | ||||||
Mjerni raspon i verzija: | |||||||
oznaka raspona prema na tablicu 1 | XXXXX | ||||||
Vanjski premaz: | |||||||
standard | 0 | ||||||
tropski | T | ||||||
Vijci za pričvršćivanje: | |||||||
bez vijaka | 0 | ||||||
s vijcima | 1 | ||||||
Verzija: | |||||||
standard | 00 | ||||||
po mjeri na tablicu 2 ili nakon dogovora s proizvođačem | XX | ||||||
Jezična inačica: | |||||||
Polish | P | ||||||
English | E | ||||||
Testovi prihvaćanja: | |||||||
bez dodatnih zahtjeva inspekcije kvalitete | 0 | ||||||
s dodatnim certifikatom o inspekciji kvalitete | 1 | ||||||
sa potvrdom o provjeri | 2 |
Table 1 | Table 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Primjer narudžbe: |
Пошаљите упит
Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?
Контактирајте нас
морате бити пријављени
• Proširenje d.c. trenutni rasponi mjerenja ampermetra s pokretnim zavojnicama
• Klasa tačnosti 0,5.
• Sjuntovi od 1 do 25 A (a na zahtjev, B2 40 ... 150 A) učvršćeni su na izolacijskoj osnovi
• Izolacijska podloga prilagođena je za ugradnju na DIN mm šinu od 35 mm.
• Na zahtjev dostupni su dodatni kemijski premaz: podmazivanje, presvlačenje srebrom ili niklom.
Proces galvaniziranja okova.
Verzija A (na izolacijskoj osnovi) |
Version D |
Version B |
Version C |
Sl.1. Učvršćivanje dimenzija šantova |
B2 60mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] |
Version | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4;6; 10; 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | A, D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 145 | 55 | 30 | 15 | - | 10 | 10 | 105 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 145 | 55 | 40 | 20 | - | 10 | 10 | 105 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 145 | 55 | 40 | 20 | - | 10 | 10 | 105 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 165 | 65 | 60 | 30 | - | 10 | 10 | 115 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 165 | 65 | 90 | 21 | 48 | 10 | 10 | 115 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 165 | 65 | 120 | 30 | 60 | 10 | 10 | 115 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 165 | 65 | 120 | 30 | 60 | 15 | 10 | 115 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 175 | 70 | 154 | 25 | 52 | 25 | 15 | 125 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 185 | 75 | 206 | 25 | 52 | 30 | 20 | 135 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 185 | 75 | 310 | 25 | 52 | 30 | 20 | 135 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B3 150mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6; 10; 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,14 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 225 | 33 | 25 | - | - | 8 | - | 205 | - | 0,23 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 270 | 55 | 30 | 15 | - | 10 | 10 | 230 | 50 | 0,68 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 270 | 55 | 40 | 20 | - | 10 | 10 | 230 | 50 | 1,05 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 270 | 55 | 40 | 20 | - | 10 | 10 | 230 | 50 | 1,16 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 290 | 65 | 70 | 35 | - | 10 | 10 | 240 | 60 | 2,15 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | C | 290 | 65 | 90 | 21 | 48 | 15 | 10 | 240 | 60 | 3,1 | 2 x 2 | M16 x 60 | 17 | M16 |
2500 | C | 290 | 65 | 120 | 30 | 60 | 15 | 10 | 240 | 60 | 5,2 | 2 x 2 | M20 x 60 | 21 | M20 |
4000 | C | 300 | 70 | 120 | 30 | 60 | 25 | 15 | 250 | 130 | 8,3 | 2 x 2 | M20 x 75 | 21 | M20 |
6000 | C | 300 | 70 | 154 | 25 | 52 | 25 | 15 | 250 | 130 | 15 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 310 | 75 | 206 | 25 | 52 | 30 | 20 | 260 | 170 | 28 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 310 | 75 | 310 | 25 | 52 | 30 | 20 | 260 | 170 | 35 | 2 x 6 | M20 x 80 | 21 | M20 |
B4 50mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6;10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 138 | 55 | 30 | 15 | - | 10 | 10 | 98 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 158 | 65 | 60 | 30 | - | 10 | 10 | 108 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 158 | 65 | 90 | 21 | 48 | 10 | 10 | 108 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 158 | 65 | 120 | 30 | 60 | 10 | 10 | 108 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 158 | 65 | 120 | 30 | 60 | 15 | 10 | 108 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 168 | 70 | 154 | 25 | 52 | 25 | 15 | 118 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 178 | 75 | 206 | 25 | 52 | 30 | 20 | 128 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 178 | 75 | 310 | 25 | 52 | 30 | 20 | 128 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B5 75mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6;10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,13 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100,15 | D | 100 | 33 | 20 | - | - | 8 | - | 80 | - | 0,13 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 138 | 55 | 30 | 15 | - | 10 | 10 | 98 | 30 | 0,6 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 138 | 55 | 40 | 20 | - | 10 | 10 | 98 | 30 | 0,85 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 158 | 65 | 60 | 30 | - | 10 | 10 | 108 | 30 | 1,45 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 158 | 65 | 90 | 21 | 48 | 10 | 10 | 108 | 30 | 2 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | B | 158 | 65 | 120 | 30 | 60 | 10 | 10 | 108 | 30 | 2,9 | 2 x 2 | M20 x 50 | 21 | M20 |
4000 | C | 158 | 65 | 120 | 30 | 60 | 15 | 10 | 108 | 60 | 4,3 | 2 x 2 | M20 x 60 | 21 | M20 |
6000 | C | 168 | 70 | 154 | 25 | 52 | 25 | 15 | 118 | 130 | 10,5 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 178 | 75 | 206 | 25 | 52 | 30 | 20 | 128 | 170 | 21 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 178 | 75 | 310 | 25 | 52 | 30 | 20 | 128 | 170 | 32 | 2 x 6 | M20 x 80 | 21 | M20 |
B6 100mV | Trenutni terminali | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IN [A] | Verzija | a1 | a2 | b1 | b2 | b3 | c1 | c2 | e | h | Weight [kg] | LZ | Bolt | P | N |
1; 1,5; 2,5; 4; 6; 10, 15; 25 | A | 90 | 28 | 20 | - | - | 8 | - | 78 | - | 0,14 | 2 x 1 | M5 x 12 | 5,5 | - |
40, 60, 100, 150 | D | 145 | 33 | 25 | - | - | 8 | - | 125 | - | 0,2 | 2 x 1 | M8 x 16 | 8,5 | - |
250 | B | 190 | 55 | 30 | 15 | - | 10 | 10 | 150 | 30 | 0,65 | 2 x 1 | M12 x 40 | 13 | M12 |
400 | B | 190 | 55 | 40 | 20 | - | 10 | 10 | 150 | 30 | 1 | 2 x 1 | M16 x 45 | 17 | M16 |
600 | B | 190 | 55 | 40 | 20 | - | 10 | 10 | 150 | 30 | 1,11 | 2 x 1 | M16 x 45 | 17 | M16 |
1000 | B | 210 | 65 | 60 | 30 | - | 10 | 10 | 160 | 30 | 2 | 2 x 1 | M20 x 50 | 21 | M20 |
1500 | B | 210 | 65 | 120 | 30 | 60 | 10 | 10 | 160 | 30 | 2,5 | 2 x 2 | M16 x 45 | 17 | M16 |
2500 | C | 210 | 65 | 120 | 30 | 60 | 15 | 10 | 160 | 60 | 3,2 | 2 x 2 | M20 x 60 | 21 | M20 |
4000 | C | 220 | 70 | 120 | 30 | 60 | 25 | 15 | 170 | 130 | 5,8 | 2 x 2 | M20 x 75 | 21 | M20 |
6000 | C | 220 | 70 | 154 | 25 | 52 | 25 | 15 | 170 | 130 | 12 | 2 x 3 | M20 x 75 | 21 | M20 |
10000 | C | 230 | 75 | 206 | 25 | 52 | 30 | 20 | 180 | 170 | 23 | 2 x 4 | M20 x 80 | 21 | M20 |
15000 | C | 230 | 75 | 310 | 25 | 52 | 30 | 20 | 180 | 170 | 34 | 2 x 6 | M20 x 80 | 210 | M20 |
IN- nazivna struja
LZ- broj terminala
Vijak - šesterokutni vijak
P - podloška
N - matica
Nazivni terminali - dva vijka glave M5 x 8 s cilindričnom šupljinom + 5,5 podložki + 5,1 opružna podloška
Tehnički podaci
Elektromagnetska kompatibilnost | otpornost na buku | acc. to EN 61000-6-2 |
---|---|---|
emisija buke | acc. to EN 61000-6-2 | |
Klasa tačnosti | 0.5 | |
Kalibracija šanta | B2, B4, B5, B6 of 1 .. 10 A ranges |
s obzirom na struju od 10 mA mjernog elementa |
B3 of 1 .. 10 A ranges | s obzirom na struju od 10 mA mjernog elementa | |
Dimenzije šantova | acc. to DIN 43 703 standard | |
Ispitivanje napona santova sa an |
5 kV | |
Otpor para žica koje povezuju spojnicu s brojilom | 35 mΩ lub 75 Ω, žice se ne isporučuju sa spojnicom |
šant- | XX XXX | XXXXX | X | X | XX | X | X |
Pad napona: | |||||||
---|---|---|---|---|---|---|---|
60 mV | B2 060 | ||||||
150 mV | B3 150 | ||||||
50 mV | B4 050 | ||||||
75 mV | B5 075 | ||||||
100 mV | B6 100 | ||||||
Mjerni raspon i verzija: | |||||||
oznaka raspona prema na tablicu 1 | XXXXX | ||||||
Vanjski premaz: | |||||||
standard | 0 | ||||||
tropski | T | ||||||
Vijci za pričvršćivanje: | |||||||
bez vijaka | 0 | ||||||
s vijcima | 1 | ||||||
Verzija: | |||||||
standard | 00 | ||||||
po mjeri na tablicu 2 ili nakon dogovora s proizvođačem | XX | ||||||
Jezična inačica: | |||||||
Polish | P | ||||||
English | E | ||||||
Testovi prihvaćanja: | |||||||
bez dodatnih zahtjeva inspekcije kvalitete | 0 | ||||||
s dodatnim certifikatom o inspekciji kvalitete | 1 | ||||||
sa potvrdom o provjeri | 2 |
Table 1 | Table 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Primjer narudžbe: |
