Произвођач: DetasUltra

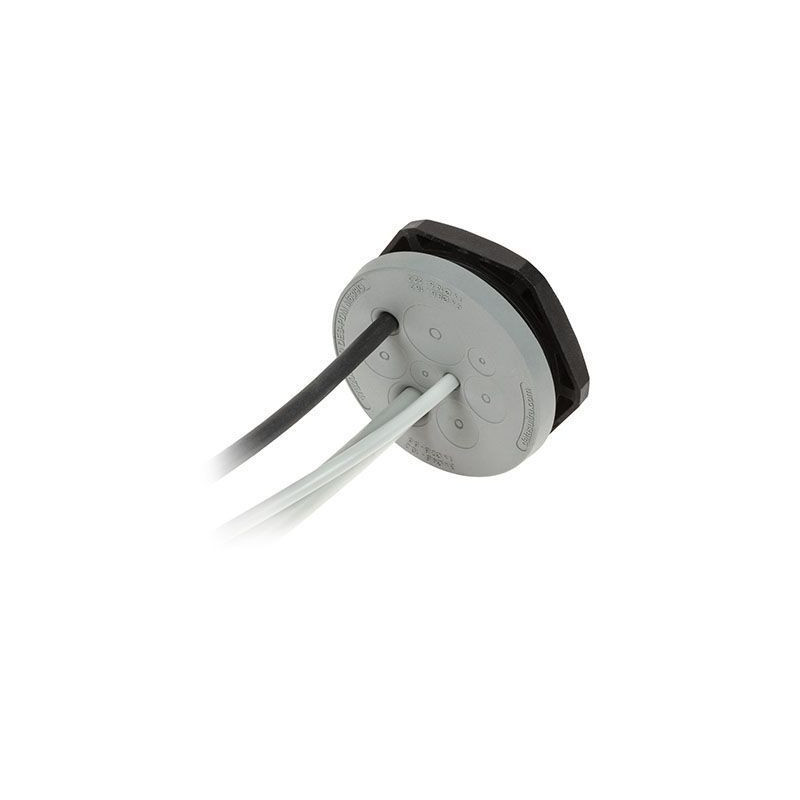

DES PDM M63A/14G - Плоче за улаз каблова

  • 1732336314
  • Тип производа Кабловске уводнице
  • Димензије 8,5 x Ø 77
  • Рупа 63,5
  • Навој M63

DES PDM M cable entry plates use metric hole openings and are an economical and reliable alternative to standard industrial cable glands.

  • For large number cables without connectors
  • High strain relief thanks to the double membrane
  • Cost efficient solution
  • ATEX version on request
  • Material: TPE + PA
  • Flammability: UL94-V0, self-extinguishing
  • Temperature: -40°C... +105°C (static)
  • Properties:halogen-free, silicone-free
Model Code Opening Ø [mm] Dimensions H Dimensions Ø P [mm] Thread No. cables - Ø cables [mm]
DES PDM M20/2G 1732032002 20,5 8 36 M20 >2 - 2,0 / 5,5
DES PDM M20/3G 1732032003 20,5 8 36 M20 >3 - 2,0 / 5,0
DES PDM M20/4G 1732032004 20,5 8 36 M20 >4 - 2,0 / 4,5
DES PDM M25/4G 1732032504 25,5 8 41 M25 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M25/6G 1732032506 25,5 8 41 M25 >6 - 2,2 / 5
DES PDM M20/2B 1732033002 20,5 8 36 M20 >2 - 2,0 / 5,5
DES PDM M20/3B 1732033003 20,5 8 36 M20 >3 - 2,0 / 5,0
DES PDM M20/4B 1732033004 20,5 8 36 M20 >4 - 2,0 / 4,5
DES PDM M32/4G 1732033204 32,5 8 46 M32 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M32/7G 1732033207 32,5 8 46 M32 >7 - 2,6 / 6,5
DES PDM M32/4-2G 1732033242 32,5 8 46 M32 >4 - 3,5 / 8,8
DES PDM M25/4B 1732033504 25,5 8 41 M25 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M25/6B 1732033507 25,5 8 41 M25 >6 - 2,2 / 5
DES PDM M40/8G 1732034008 40,5 8 54 M40 >4 - 2,8 / 6,5
4 - 4,6 / 10,2
DES PDM M40/12G 1732034012 40,5 8 54 M40 >12 - 2 / 6
DES PDM M40/12B 1732034013 40,5 8 54 M40 >12 - 2 / 6
DES PDM M32/4B 1732034205 32,5 8 46 M32 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M32/7B 1732034208 32,5 8 46 M32 >7 - 2,6 / 6,5
DES PDM M32/4-2B 1732034252 32,5 8 46 M32 >4 - 3,5 / 8,8
DES PDM M50/8G 1732035008 50,5 8 64 M50 >5 - 4,6 / 10,2
3 - 6,8 / 12,5
DES PDM M40/8B 1732035009 40,5 8 54 M40 >4 - 2,8 / 6,5
4 - 4,6 / 10,2
DES PDM M50/10G 1732035010 50,5 8 64 M50 >7 - 2,8 / 6,5
2 - 4,6 / 10,2
1 - 14,5 /22
DES PDM M50/12G 1732035012 50,5 8 64 M50 >4 - 2,8 / 6,5
8 - 4,6 / 10,2
DES PDM M50/19G 1732035019 50,5 8 64 M50 >19 - 2,8 / 6,5
DES PDM M50/8B 1732036009 50,5 8 64 M50 >5 - 4,6 / 10,2
3 - 6,8 / 12,5
DES PDM M50/10B 1732036011 50,5 8 64 M50 >7 - 2,8 / 6,5
2 - 4,6 / 10,2
1 - 14,5 / 22
DES PDM M50/12B 1732036013 50,5 8 64 M50 >4 - 2,8 / 6,5
8 - 4,6 / 10,2
DES PDM M50/19B 1732036020 50,5 8 64 M50 >19 - 2,8 / 6,5
DES PDM M63/6G 1732036306 63,5 8 77 M63 >3 - 4,6 / 10,2
3 - 10,9 / 20
DES PDM M63/9G 1732036309 63,5 8 77 M63 >1 - 2,6 / 6
3 - 4,6 / 10,2
4 - 8,6 / 16,2
1 - 10,9 / 20
DES PDM M63/13G 1732036313 63,5 8 77 M63 >4 - 2,8 / 6
4 - 4,6 / 10,2
5 - 9,5 / 16,2
DES PDM M63/14G 1732036314 63,5 8 77 M63 >14 - 5 / 10
DES PDM M63/35G 1732036335 63,5 8 77 M63 >35 - 2,6 / 5,5
DES PDM M63/6B 1732037307 63,5 8 77 M63 >3 - 4,6 / 10,2
3 - 10,9 / 20
DES PDM M63/9B 1732037310 63,5 8 77 M63 >1 - 2,6 / 6
3 - 4,6 / 10,2
4 - 8,6 / 16,2
1 - 10,9 / 20
DES PDM M63/13B 1732037314 63,5 8 77 M63 >4 - 2,8 / 6
4 - 4,6 / 10,2
5 - 9,5 / 16,2
DES PDM M63/14B 1732037315 63,5 8 77 M63 >14 - 5 / 10
DES PDM M63/35B 1732037336 63,5 8 77 M63 >35 - 2,6 / 5,5
DES PDM M32A/4G 1732333204 32,5 7 46 M32 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M32A/7G 1732333207 32,5 7 46 M32 >7 - 2,6 / 6,5
DES PDM M32A/4-2G 1732333242 32,5 7 46 M32 >4 - 3,5 / 8,8
DES PDM M40A/8G 1732334008 40,5 7 54 M40 >4 - 2,6 / 6,5
4 - 4 / 10,2
DES PDM M40A/12G 1732334012 40,5 7 54 M40 >12 - 2 / 6
DES PDM M32A/4B 1732334205 32,5 7 46 M32 >3 - 2,6 / 6,5
1 - 5,5 / 12,5
DES PDM M32A/7B 1732334208 32,5 7 46 M32 >7 - 2,6 / 6,5
DES PDM M32A/4-2B 1732334252 32,5 7 46 M32 >4 - 3,5 / 8,8
DES PDM M40A/12B 1732335007 40,5 7 54 M40 >12 - 2 / 6
DES PDM M50A/8G 1732335008 50,5 8,5 64 M50 >5 - 4,6 / 10,2
3 - 6,8 / 12,5
DES PDM M40A/8B 1732335009 40,5 7 54 M40 >4 - 2,6 / 6,5
4 - 4 / 10,2
DES PDM M50A/10G 1732335010 50,5 8,5 64 M50 >7 - 2,8 / 6,5
2 - 4,6 / 10,2
1 - 14,5 /22
DES PDM M50A/12G 1732335012 50,5 8,5 64 M50 >4 - 2,8 / 6,5
8 - 4,6 / 10,2
DES PDM M50A/19G 1732335019 50,5 8,5 64 M50 >19 - 2,8 / 6,5
DES PDM M50A/8B 1732336009 50,5 8,5 64 M50 >5 - 4,6 / 10,2
3 - 6,8 / 12,5
DES PDM M50A/10B 1732336011 50,5 8,5 64 M50 >7 - 2,8 / 6,5
2 - 4,6 / 10,2
1 - 14,5 /22
DES PDM M50A/12B 1732336013 50,5 8,5 64 M50 >4 - 2,8 / 6,5
8 - 4,6 / 10,2
DES PDM M50A/19B 1732336020 50,5 8,5 64 M50 >19 - 2,8 / 6,5
DES PDM M63A/6G 1732336306 63,5 8,5 77 M63 >3 - 4,6 / 10,2
3 - 10,9 / 20
DES PDM M63A/9G 1732336309 63,5 8,5 77 M63 >1 - 2,6 / 6
3 - 4,6 / 10,2
4 - 8,6 / 16,2
1 - 10,9 / 20
DES PDM M63A/13G 1732336313 63,5 8,5 77 M63 >4 - 2,8 / 6
4 - 4,6 / 10,2
5 - 9,5 / 16,2
DES PDM M63A/14G 1732336314 63,5 8,5 77 M63 >14 - 5 / 10
DES PDM M63A/35G 1732336335 63,5 8,5 77 M63 >35 - 2,6 / 5,5
DES PDM M63A/6B 1732337307 63,5 8,5 77 M63 >3 - 4,6 / 10,2
3 - 10,9 / 20
DES PDM M63A/9B 1732337310 63,5 8,5 77 M63 >1 - 2,6 / 6
3 - 4,6 / 10,2
4 - 8,6 / 16,2
1 - 10,9 / 20
DES PDM M63A/13B 1732337314 63,5 8,5 77 M63 >4 - 2,8 / 6
4 - 4,6 / 10,2
5 - 9,5 / 16,2
DES PDM M63A/14B 1732337315 63,5 8,5 77 M63 >14 - 5 / 10
DES PDM M63A/35B 1732337336 63,5 8,5 77 M63 >35 - 2,6 / 5,5
