ГХГ 635-12 прекидач мотора који се изводи експлозијом
ГХГ 635-12 прекидач мотора који се изводи експлозијом

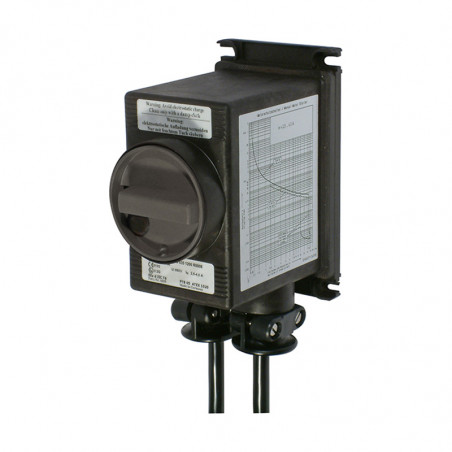

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Eaton / CEAG

ГХГ 635-12 прекидач мотора који се изводи експлозијом

Техничке спецификације

Означавање према 94/9/EC (ATEX)
EC-Сертификат о испитивању типа
IECEx сертификат о усаглашености
Означавање према IECEx
Дозвољена температура околине
Називни напон
Називна струја
Фреквенција
Називни прекидачки капацитет AC-3 и изолација
према EN 60947-4-3
Називни напон

Заштита од поднапона

Предузводни осигурач

Заштита од поднапона

Термичка окидачка карактеристика
Степен заштите према EN 60529
Класа заштите
Прикључни кабл
Тежина
Материјал кућишта
Боја кућишта		 D II 2G Ex d IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 05 ATEX 1020
BKI 07.0037
Ex d IIC T6, Ex tD A21 IP66 T 80 °C
20°C до +40°C
макс. до 650 V
0,1 до 16 A
50/60 Hz
Ue 690 V / Ie 16 A


230/400 V 50/60 Hz (стандардна верзија)
440 V / 500 V / 24 V / 48 V / 60 V (на захтев)
Окидање при 15% – 75% Un
Може се укључити при U > 85% Uc
Заштићено од кратког споја до 400 V AC
До 50 kA до 6,3 A; 30 kA до 16 A
Окидање при 15% – 75% Un
Може се укључити при U > 80% Uc
TII
IP66
I
H07RN-F (стандардна дужина 3 м, остале дужине на захтев)
1 кг (без кабла)
Полиестер ојачан стакленим влакнима
црна

Информације о наручивању

Опсег подешавања Заштита од пренапона Дужина кабла Број производа.
GHG 635-12 Моторни прекидачи отпорни на експлозију
0,1 - 0,16 A не 2 x 3 м ГХГ 635 1200 R0001
230 V 2 x 3 м ГХГ 635 1210 R0001
400 V 2 x 3 м ГХГ 635 1220 R0001
0,16 - 0,25 A не 2 x 3 м ГХГ 635 1200 R0002
230 V 2 x 3 м ГХГ 635 1210 R0002
400 V 2 x 3 м ГХГ 635 1220 R0002
0,25 - 0,40 A не 2 x 3 м ГХГ 635 1200 R0003
230 V 2 x 3 м ГХГ 635 1210 R0003
400 V 2 x 3 м ГХГ 635 1220 R0003
0,40 - 0,63 A не 2 x 3 м ГХГ 635 1200 R0004
230 V 2 x 3 м ГХГ 635 1210 R0004
400 V 2 x 3 м ГХГ 635 1220 R0004
0,63 - 1,0 A не 2 x 3 м ГХГ 635 1200 R0005
230 V 2 x 3 м ГХГ 635 1210 R0005
400 V 2 x 3 м ГХГ 635 1220 R0005
1,0 - 1,6 A не 2 x 3 м ГХГ 635 1200 R0006
230 V 2 x 3 м ГХГ 635 1210 R0006
400 V 2 x 3 м ГХГ 635 1220 R0006
1,6 - 2,5 A не 2 x 3 м ГХГ 635 1200 R0007
230 V 2 x 3 м ГХГ 635 1210 R0007
400 V 2 x 3 м ГХГ 635 1220 R0007
2,5 - 4,0 A не 2 x 3 м ГХГ 635 1200 R0008
230 V 2 x 3 м ГХГ 635 1210 R0008
400 V 2 x 3 м ГХГ 635 1220 R0008
4,0 - 6,3 A не 2 x 3 м ГХГ 635 1200 R0009
230 V 2 x 3 м ГХГ 635 1210 R0009
400 V 2 x 3 м ГХГ 635 1220 R0009
6,3 - 9,0 A не 2 x 3 м ГХГ 635 1200 R0010
230 V 2 x 3 м ГХГ 635 1210 R0010
400 V 2 x 3 м ГХГ 635 1220 R0010
9,0 - 12,5 A не 2 x 3 м ГХГ 635 1200 R0011
230 V 2 x 3 м ГХГ 635 1210 R0011
400 V 2 x 3 м ГХГ 635 1220 R0011
12,5 - 16,0 A не 2 x 3 м ГХГ 635 1200 R0012
230 V 2 x 3 м ГХГ 635 1210 R0012
400 V 2 x 3 м ГХГ 635 1220 R0012

Димензије [мм]

Додаци

Монтажна плоча за главни прекидач отпоран на експлозију од 25A
Тип Јединица Број производа.
Монтажна плоча Монтажна плоча за монтажу на цев (1” или 2”) и квадратни профил 41 x 41 мм или U-профил 60 x 40 мм са копчама за монтажу GHG 630 1926 R0001
Велика шрафова 1 5 саморезних шрафова за монтажу на панел, дебљина зида 1-2 мм GHG 630 1925 R0001
Вијци величине 2 5 саморезних шрафова за монтажу на панел, дебљина зида 2-3 мм GHG 630 1925 R0002
Мање
Опширније

Пошаљите упит
