Linijski pretvarač udaljenosti - način rada, pregled dostupnih tipova

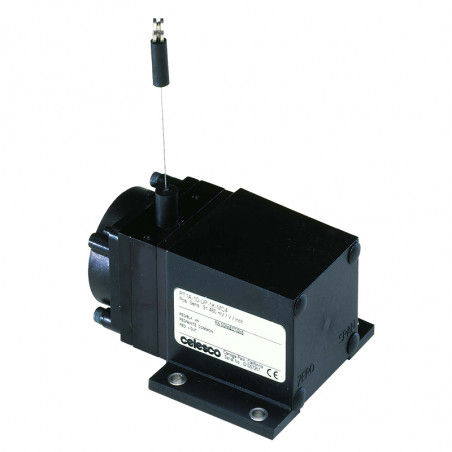

Kabelski produžni pretvarač, ponekad poznat i kao kaiš za žice, senzor za vučnu žicu, koder za string ili yo yo pot, uređaj je koji se koristi za otkrivanje i mjerenje linearnog položaja i brzine pomoću fleksibilnog kabla i kalema sa oprugom. .

Jednostavno montirajte tijelo pretvarača na čvrstu površinu i pričvrstite kabel od nehrđajućeg čelika na pokretni predmet. Kako se objekt kreće, pretvarač proizvodi električni signal koji je proporcionalan linearnom produženju ili brzini kabla. Tada se signal može poslati na ekran, PLC ili sistem za prikupljanje podataka

Kabelski produžni pretvarač (VETs) sastoje se od četiri glavna dijela:
  1. Merni kabel
  2. Kalem
  3. Proljeće
  4. Rotacijski senzor

Lako je mjeriti kretanje i položaj objekata pomoću CET-a.

CETS se mogu instalirati za nekoliko minuta, postaviti u neprozirne ili tijesne prostore i ne zahtijevaju savršeno paralelno poravnanje. Oni također nude veliku fleksibilnost, mali omjer veličine i mjerenja i koštaju manje od uređaja za mjerenje štapa ili štapića.

CETS se mogu koristiti u širokom rasponu primjena, uključujući automatizaciju industrijskih tvornica, visokotehnološke medicinske uređaje, strukturna i automobilska ispitivanja, livenje u kalupe ili injekcijsko lijevanje, hidraulično upravljanje cilindrom ili gotovo sve drugo o čemu se možete sjetiti ...


rysunek

Celesco nudi sve standardne izlazne signale koji uključuju:

  • Potenciometrijski (razdjelnik napona)
  • 0 ... 10 Volt DC
  • 4 ... 20 mA (dvožilni)
  • 0 ... 20 mA (trožilni)
  • Inkrementalni koder (kvadrat)
  • Apsolutni davač (pitajte fabriku)
  • RS232 / RS422 komunikacije
  • DeviceNET®
  • CANbus J1939

Lako je mjeriti kretanje i položaj objekata pomoću CET-a.

CETS se mogu instalirati za nekoliko minuta, postaviti u neprozirne ili tijesne prostore i ne zahtijevaju savršeno paralelno poravnanje. Oni također nude veliku fleksibilnost, mali omjer veličine i mjerenja i koštaju manje od uređaja za mjerenje štapa ili štapića.

CETS se mogu koristiti u širokom rasponu primjena, uključujući automatizaciju industrijskih tvornica, visokotehnološke medicinske uređaje, strukturna i automobilska ispitivanja, livenje u kalupe ili injekcijsko lijevanje, hidraulično upravljanje cilindrom ili gotovo sve drugo o čemu se možete sjetiti ...

Group MTAMT2SPPT1SZG65PT100

Kompaktna grupa (DO 2500 mm)

I/O rysunek rysunek rysunek rysunek rysunek rysunek


Tehnički podaci

Opseg merenja  [mm] 125 750 1250 1250 1250 2500
Tačnost 0,15% 0,25...0,02% 1,00...0,25% 0,28...0,02% 0,02% 0,28...0,02%
Ponovljivost 0,02% 0,02% 0,05% 0,05...0,02% 0,02% 0,05...0,02%


Tehnički podaci

Materijal kućišta Anode Aluminium Anode Aluminium Plastic
(polycarbonate)
Anode Aluminium
/ABS
Anode Aluminium Anode Aluminium
Nivo zaštite IP65 IP50 IP50 IP65...67
depends on execution
IP65 IP50

kućišta

Plemeniti čelik prekriven najlonom -
Plemeniti čelik - - - - - -
Termoelasticna plastika - - - - - -


Merni kabel

Potenciometar -
Tahometar - - - - - -
0...10VDC - - - -
4-20 mA - - - -
Povećani koder -
RS 232 - - - - -
CAN Bus - - - - -
Devicenet - - - - -
Apsolutni davač - - - - (•) -


Električni priključak

Kabel za lemljenje - - - -
Žice - - - - -
Kabel za uređaje (•)
Utikač - -


Postavke

Preference - - - Zaštita od povrata - -
Tipična primjena Merenja u ograničenom području Merenja sa velikim ubrzanjem Univerzalno, otporno na promjene osovina i gubitak slobodnog kabla. Mehanički testovi ili vozila testiraju se bez velikog ubrzanja.

Liftovi, Vozila,
Platforme

Mehanička ispitivanja u laboratorijama

Group PT5PT8000SZG81SZG122PT9000PT9000er

 Grupa za industrijsku upotrebu(DO 42500 mm)

  rysunek rysunek rysunek rysunek rysunek rysunek

Tehnički podaci
Opseg merenja  [mm] 6250 1500 6250 4300 13750 42500
Tačnost 0,28...0,02% 0,28...0,02% 0,02% 0,02% 0,12...0,02% 0,05...0,02%
Ponovljivost 0,05...0,02% 0,05...0,02% 0,02% 0,02% 0,05...0,02% 0,05...0,02%

Tehnički podaci
Materijal kućišta Anode Aluminium Aluminijski ili plemeniti čelik Anode Aluminium Anode Aluminium Pokriveni aluminij   ili plemeniti čelik Pokriveni aluminij   ili plemeniti čelik
Nivo zaštite IP65...67* IP65...68* IP65 IP65 IP65...68* IP65...67*
* Zavisi od rješenja


kućišta

Plemeniti čelik prekriven najlonom. •(nehrđajući čelik na velikim mjernim daljinama)
Plemeniti čelik - -
Termoelastična plastika - -


Merni kabel

Potentiometer
Tachometer - - - -
0...10VDC -
4-20 mA -
Povećani koder
RS 232 -
CAN Bus - -
Povećani koder -
Apsolutni davač - - (•) (•) - -


Električni priključci

Kabel za uređaje (•) (•)
utikač

Postavke
Postavke -

1) različiti kablovski izlazi
2) EX verzija
3) integrirane četke

- -

1) veća sila povlačenja kabla
2) EX verzija
3) sistem četkica
4) sistem blokade kablova

EX version
Tipične primjene Teške aplikacije sa velikim ubrzanjima i velikim brojevima ciklusa. Pouzdani modeli za teške industrijske primjene: Dizala,   scene, vozila, hidraulične komponente, aplikacije teleskopa, aplikacije s velikim udaljenostima mjerenja.
