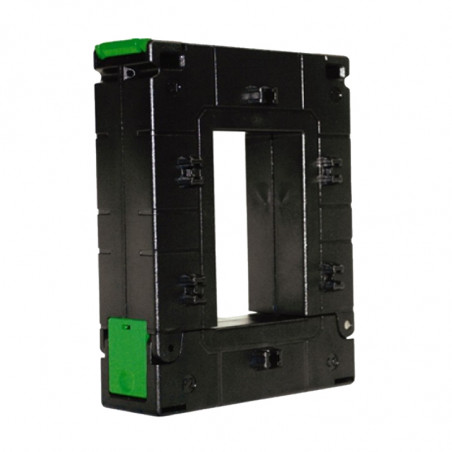

Strujni transformatori LCTS sa podijeljenom jezgrom
  • Strujni transformatori LCTS sa podijeljenom jezgrom

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LUMEL

Strujni transformatori LCTS sa podijeljenom jezgrom

Nekretnine
  Tip


LCTS
93/30SC (40)

LCTS
125/50SC (40)

LCTS
155/80SC (40)

LCTS
195/80SC (64)
Dimenzije prozora 23 x 33 mm 50 x 80 mm 80 x 120 mm 80 x 160 mm
Dubina 40 mm 40 mm 40 mm 64 mm
Širina 93 mm 125 mm 155 mm 195 mm
Primarna struja 100 A...400 A 250 A...1000 A 250 A...3000 A 500 A...5000 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,5; 1; 3 0,5; 1 0,5; 1 0,5; 1
Current transformers with split core LCTSCurrent transformers with split core LCTS CS

Specifikacije:

Transformer tip LCTS 93/30SC (40) LCTS 125/50SC (40) LCTS 155/80SC (40) LCTS 195/80SC (64)
Klasa točnosti 0,5 1 3 0,5 1 0,5 1 0,5 1
Nazivna primarna struja Transformer snaga
100 A - 1,5 VA 3,5 VA - - - - - -
150 A - 1,75 VA 3,75 VA - - - - - -
200 A - 2,5 VA 5 VA - - - - - -
250 A - 3,75 VA 6,25 VA 1 2,5 VA 1,5 VA 2,5 VA - -
300 A 2,5 VA 5 VA 6,25 VA 2,5 VA 3,75 VA 2,5 VA 3,75 VA - -
400 A 3,75 VA 6,25 VA 10 VA 2,5 VA 3,75 VA 2,5 VA 3,75 VA - -
500 A - - - 3,75 VA 5 VA 3,75 VA 5 VA 1,25 VA 5 VA
600 A - - - 5 VA 7,5 VA 5 VA 7,5 VA 1,25 VA 5 VA
750 A - - - 7,5 VA 10 VA 7,5 VA 10 VA 5 VA 10 VA
800 A - - - 7,5 VA 10 VA 7,5 VA 10 VA 7,5 VA 10 VA
1000 A - - - 10 VA 15 VA 10 VA 15 VA 10 VA 20 VA
1200 A - - - - - 15 VA 30 VA 15 VA 20 VA
1250 A - - - - - 15 VA 30 VA 15 VA 20 VA
1500 A - - - - - 20 VA 45 VA 20 VA 30 VA
1600 A - - - - - 20 VA 45 VA 20 VA 30 VA
2000 A - - - - - 20 VA 45 VA 25 VA 30 VA
2500 A - - - - - 25 VA 45 VA 25 VA 30 VA
3000 A - - - - - 30 VA 45 VA 30 VA 45 VA
4000 A - - - - - - - 30 VA 45 VA
5000 A - - - - - - - 30 VA 45 VA

NARUDŽBA

Morate dati: vrstu transformatora / primarnu struju / sekundarnu struju / klasu snage / točnosti
Primjer narudžbe: LCTS 93 / 30SC (40) 100 / 5A, 1,5VA, kl. 1


Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije

[mm]:

LCTS 93/30SC (40)

LCTS 125/50SC, 155/80SC, 195/80SC
LCTS 93/30SC (40) LCTS 125/50SC, 155/80SC, 195/80SC
Pogled sa strane(dimension in mm)
Typ a’ b’ c’ d’ e’

125/50SC (40)

 60 50 40 65 80

155/80SC (40)

 60 50 40 65 80

195/80SC (64)

 84 74 64 80 100
Pogled sprijeda (dimension in mm)
Typ a b c d e

125/50SC (40)

 50 158 80 106 125

155/80SC (40)

 80 198 120 136 155

195/80SC (64)

 80 245 160 179 195
