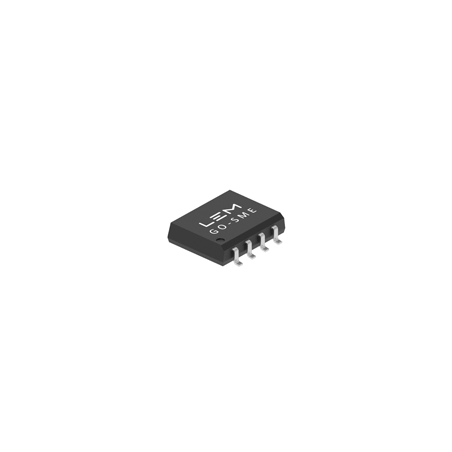

ГО 15-СМЕ струјни претварач
ГО 15-СМЕ струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ГО 15-СМЕ струјни претварач

  • GO 15-SME
  • Тачност 1.3
  • Nazivna struja (A) 15
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 5
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] SMD
  • Апликација Обновљива енергија/Погони/Аутомобилске батерије/Аутомобилски погон
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 125
  • Фреквентни одзив (-3dB) [kHz] 300
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Техничке спецификације

Опис

Серија GO-SME је интегрисани LEM струјни претварач дизајниран за мерење наизменичних и једносмерних струја у индустријским и аутомобилским применама. Технологија диференцијалног сензора омогућава претварачу да одбаци сметње спољашњег поља из ометајућег окружења. Патентирани алгоритми за компензацију напрезања и температуре користе се за постизање одличне тачности у широком температурном опсегу. Примарни проводник (пинови 1 до 4) има веома низак електрични отпор од 0,9 mΩ (типично), што обезбеђује одличну ефикасност и мало расипање снаге. GO-SME је способан да мери континуиране струје од 20 до 50 A у широком температурном опсегу. Галванска изолација између примарног и секундарног намотаја елиминише потребу за додатном изолацијом, смањујући укупни простор и трошкове система.

Кључне карактеристике
  • Вишеопсежни струјни претварач отворене петље: 50 A
  • Ниска електрична отпорност од 0,9 mΩ
  • Двоструки напон напајања од 5 V или 3,3 V
  • Широк опсег: 300 kHz
  • Без магнетне хистерезис
  • 1% укупне грешке са температуром
  • Галванска изолација између примарног и секундарног намотаја са 4 mm dCl и dCp
  • Испитни напон изолације од 2400 V RMS
  • AEC-Q-100 Grade 1
Примене
  • Мали погони
  • HVAC Инвертори
  • Уређаји
  • Соларни инвертори
  • Електрични бицикли
  • Аутомобилска и индустријска индустрија
Технички подаци
Параметар Вредност
Радна температура -40÷125°C
Температура складиштења -40÷150°C
Максимални спој Температура 165°C
Максимална излазна струја при паду 50mA
Максимална излазна струја извора 25mA
Максимални напон напајања 8V
Називни напон напајања 3,3 / 5V
Максимални напон напајања на осталим пиновима 6,5V
Напон електростатичког пражњења (HBM) 2kV
Напон електростатичког пражњења (CDM) 500V
Термички отпор између споја и плоче 15 K/W
Временска константа 1s
Тежина 0,07g
Излазни напон -2÷2V (за напајање 5V), -1,25÷1,25V (за напајање 3,3V)
Излазни интерни отпор Uout 1Ω
Отпор примарног намота (на температури TA=25°C) 0,9mΩ
Називна примарна струја RMS 15A
Опсег мерења примарне струје -37,5÷37,5A
Интерни референтни напон 1,65V
Називна осетљивост 33,33 mV/A
Осетљивост Грешка -1÷1%
