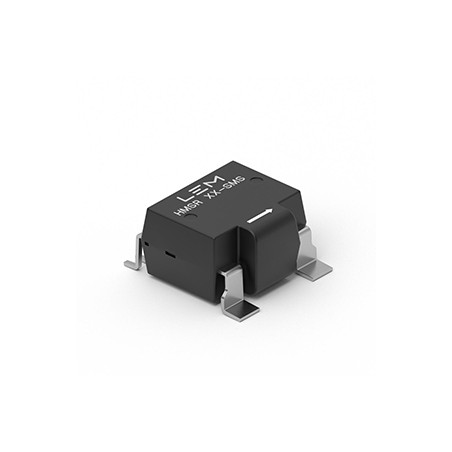

ХМСР 10-СМС струјни претварач

Опис

HMSR је нова генерација јако изолованих интегрисаних струјних сензора компаније LEM. Ова породица производа нуди робусно, компактно и веома прецизно решење за мерење једносмерних и наизменичних струја у свим захтевним применама прекидачке снаге за комерцијалне и индустријске примене. HMSR је сензор отворене петље заснован на микро језгру са појачаном изолацијом и детекцијом прекомерне струје (конфигурабилно од стране корисника и фабрички подешено). Ове карактеристике чине уређај погодним за високонапонске примене које захтевају високу прецизност и јак имунитет на спољашње поље. Примарни проводник (пинови 1 и 8) има веома низак електрични отпор и наменске контактне плочице дизајниране да издрже високе ударне струје, као што су удари грома. HMSR мери магнетно поље генерисано струјом која тече у бакарној примарној путањи уређаја. Захваљујући употреби микро језгра магнетног језгра, HMSR је имун на спољашња поља, што уређај чини погодним за примене у енергетској електроници са високим нивоом сметњи. Појачана изолација између примарног (пинови 1 и 8) и секундарног (пинови 9 до 15) нуди HSMR-у мало, исплативо решење за мерење струје на високој страни у поређењу са решењима отпорне изолације.

Кључне карактеристике

• Претварач струје отворене петље са више опсега
• Напонски излаз
• Двострука детекција прекомерне струје
• Једноструко напајање од +5 V
• Галванска изолација између примарног и секундарног кола
• Ниска потрошња енергије
• Компактни дизајн за SMT монтажу
• Фабрички калибрисано
• Широк пропусни опсег, магнетно језгро са ултраниским губицима
• Изузетно низак профил: h=6mm
• Мали отисак
• Низак електрични отпор 0,76mΩ
• Ојачано изолација
• Висока резолуција
• Висок имунитет на спољне сметње
• Импулсна струја грома ≤ 20kA

Примене

• Мали погони
• HVAC инвертори
• Уређаји
• Соларни инвертори

Технички подаци
