ХТБ 200-П струјни претварач
ХТБ 200-П струјни претварач

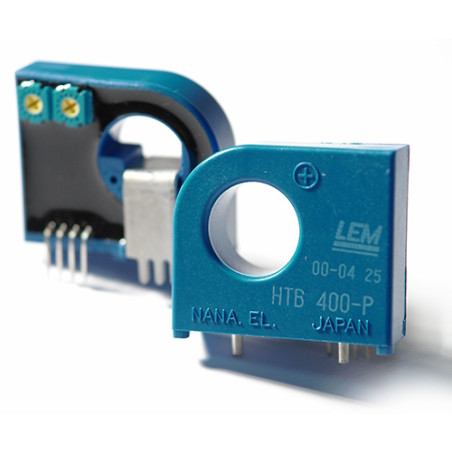

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ХТБ 200-П струјни претварач

  • HTB 200-P
  • Тачност 1
  • Nazivna struja (A) 200
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±12…15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 80
  • Фреквентни одзив (-3dB) [kHz] 50
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Опис

Дизајнирано за мерење електронске струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике

  • Мерење Холовим ефектом
  • Галванска изолација између примарног и секундарног кола
  • Напон испитивања изолације од 2500V
  • Ниска потрошња енергије
  • Широк опсег напајања ±12…15V
  • Опционална сабирница за верзије од 50A и 100A за лако повезивање
  • Изолационо пластично кућиште у складу са UL 94-V0
  • Мала величина за уштеду простора
  • Један дизајн за широк опсег струја
  • Висока имуност на спољашње утицаје сметње

Примене

  • АЦ погони са променљивом брзином и серво мотори
  • Статички конвертори за погоне једносмерних мотора
  • Примене са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци

Параметар Вредност
Називна примарна струја RMS (IPN) ±200A
Опсег мерења примарне струје (IPM) ±500A
Излазни напон (аналогни) за: ±Ipn, RL=10kΩ, TA=25°C ±4V
Излазни унутрашњи отпор 100Ω
Отпор изолације (на 500V DC) > 500MΩ
Отпор оптерећења > 10kΩ
Напон напајања (±5%) ±12…15V
Потрошња струје 15mA
Грешка при примарној струји Ipn и температури TA=25°C (без померања) < ±1%
Фреквентни одзив (-3dB) DC…50kHz
Радна температура -40÷80°C
Складиштење Температура -40÷85°C
Тежина < 30g
Мање
Опширније
116,85 PLN
116,85 PLN Бруто цена / ком.
95,00 PLN Нето цена / ком.
Porez je uključen

Доступност: Имајте на уму да овог производа нема на складишту

Можете извршити поруџбину у претпродаји и пријавити интересовање за производ кликом на дугме „Питај за доступност“.

Нема на залихи
