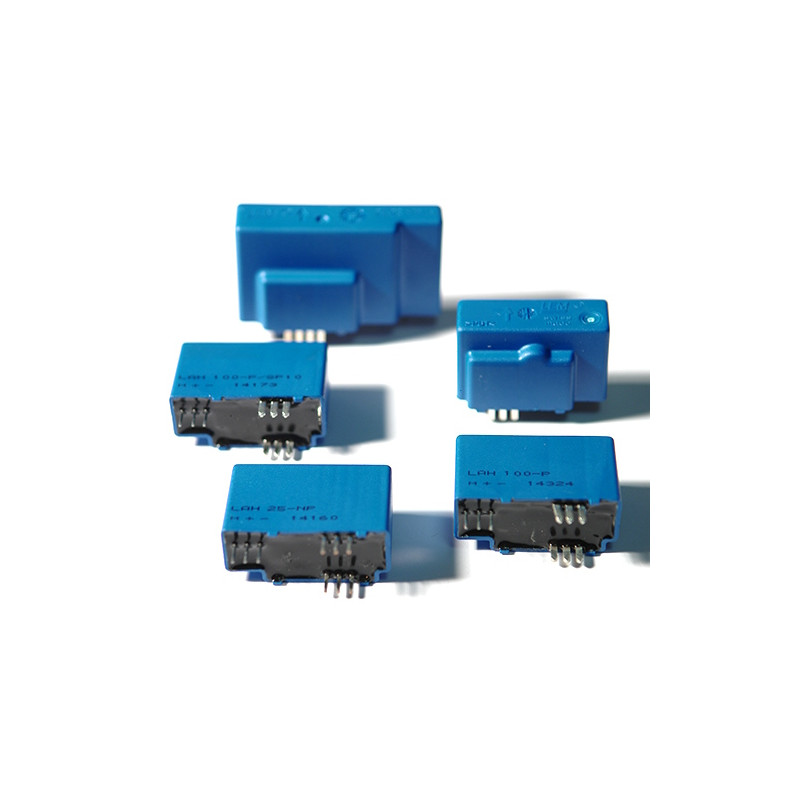

ЛАХ 125-П струјни претварач
ЛАХ 125-П струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ЛАХ 125-П струјни претварач

  • LAH 125-P
  • Тачност 0.41
  • Nazivna struja (A) 125
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±12…15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 100
  • Петља повратне спреге [отворена / затворена] // Eta технологија Покривено

LAH 125-P Струјни претварач

Фотографија:

Нема доступне фотографије

Опис:

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Струјни претварач затворене петље (компензовани) који користи Холов ефекат
  • Изоловано пластично кућиште у складу са UL 94-V0
  • Одлична тачност
  • Веома добра линеарност
  • Ниско температурно одступање
  • Оптимизовано време одзива
  • Широкопојасни пренос
  • Без губитака уметања
  • Висока имуност на спољне сметње
  • Капацитет струје преоптерећење

Примене:

  • АЦ погони и серво мотори са променљивом брзином
  • Статички конвертори за погоне једносмерних мотора
  • Примене са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

Параметар Вредност
Називна RMS примарна струја 125A
Опсег мерења примарне струје 0…±200A
Мерење отпора на: TA=70°C TA=85°C
RM min RM max RM min RM max
±12V ±125Amax 0 49Ω 14Ω 48Ω
±200Amax 0 14Ω 14Ω 15Ω
±15V ±125Amax 22Ω 72Ω 29Ω 70Ω
±200Amax 22Ω 28Ω 29Ω 29Ω
Називна секундарна струја RMS 125mA
Однос турбо трансформатора 1:1000
Напон напајања (±5%) ±12…15V
Потрошња струје на ±15V 19 + ISmA
Грешка на IPN, TA=25°C ±0,41%
Фреквентни одзив (-1dB) DC…200kHz
Радна температура -40÷85°C
Температура складиштења -40÷90°C
Отпор секундарног намотаја на: TA=70°C 34Ω
TA=85°C 35Ω
Тежина 30g
Мање
Опширније
199,26 PLN
199,26 PLN Бруто цена / ком.
162,00 PLN Нето цена / ком.
Sa PDV-om
Доступност: Доступан количина ком: 1
1 - 2 радна дана Предвиђено време испоруке / извршења налога. Време испуњења налога зависи од производних могућности.
