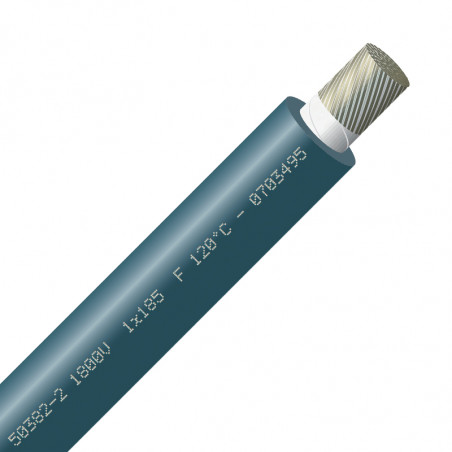

Силицирабле® РВ ЕН 50382-2 1800В Ф 120 ° Ц
Силицирабле® РВ ЕН 50382-2 1800В Ф 120 ° Ц

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: OMERIN

Силицирабле® РВ ЕН 50382-2 1800В Ф 120 ° Ц

Thermal

  • Continuous operating temperature: -40 °C to +120 °C.

Electrical

  • Operating voltage: 1.8 / 3 kV.
  • Test voltage: 6.5 kV A.C.

Mechanical

  • Minimum static internal bending radius (EN 50355): 3xD.

    Fire Protection

    • Halogen-free (EN 60754-1).
    • Low smoke toxicity (EN 60754-2).
    • Low smoke emission (EN 61034-2).
    • Flame retardant (EN 60332-1-2, EN 60332-3-24).
    • Fire protection: EN 45545-2, NFPA 130.

    Standards and Approvals

    • EN 60228, EN 50382-1, EN 50382-2.
    • EN 60754-1, EN 60754-2.
    • EN 60332-1-2, EN 60332-3-24, EN 61034-2.

      Marking

      OMERIN 369 - EN 50382-2 1800V 1x < cross-section > F 120 °C - Batch number - week/year



      Nominal
      core cross-section
      [mm2]      		 Conductor construction
      number of wires x Ø      		 Insulation
      thickness
      [mm]      		 Outer diameter
      [mm]      		 Max linear resistance at 20°C[Ω/km] Approximate weight[kg/km]
      min max
      1.5 30 x 0.25 2.5 6.3 7.3 13.7 60
      2.5 50 x 0.25 2.5 6.7 7.8 8.21 70
      4 56 x 0.30 2.5 7.2 8.4 5.09 90
      6 84 x 0.30 2.5 7.7 9 3.39 115
      10 80 x 0.40 2.5 8.5 10 1.95 160
      16 126 x 0.40 2.5 9.6 11.2 1.24 230
      25 196 x 0.40 2.5 10.9 12.7 0.795 320
      35 276 x 0.40 2.5 12.1 14.1 0.565 420
      50 396 x 0.40 2.5 13.5 15.8 0.393 570
      70 360 x 0.50 2.5 15.2 17.8 0.277 770
      95 485 x 0.50 2.7 17 19.9 0.210 1030
      120 608 x 0.50 2.7 18.6 20.7 0.164 1270
      150 756 x 0.50 2.7 20.1 23.5 0.132 1560
      185 944 x 0.50 2.7 20.7 25.4 0.108 1900
      240 1221 x 0.50 2.7 24.1 28.2 0.0817 2410
      300 1525 x 0.50 2.7 26.4 30.9 0.0654 2970
      400 2037 x 0.50 2.9 29.9 34.9 0.0495 3900
