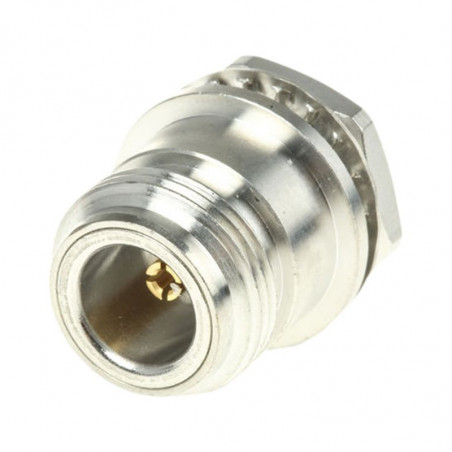

Концентрични конектори, Н серија
Концентрични конектори, Н серија

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Radiall

Концентрични конектори, Н серија

Стандардни коаксијални конектори са навојним затварањем, N серија

Конектори за примене са повећаним захтевима. Висока издржљивост захваљујући робусној конструкцији.
Могућ пренос велике снаге. Добра високофреквентна својства.
Импеданса 50 Ω: фреквентни опсег (препоручено) 0-11 GHz
Импеданса 75 Ω: фреквентни опсег (препоручено) 0-1,5 GHz

Технички подаци:

Радни напон: макс. 1 kV Површина: BBR (легура бакра / легура калаја / легура цинка)
Гранична температура:
 - 65°C до 165°C
Отпорност изолације:
> 5000 MΩ Стандарди: MIL-C- 39012, INF-C - 93564
Метални делови:
 месинг, позлаћени унутрашњи проводник IEC 169-16, CECC 22210

Број произвођача Опис
Коаксијални конектори, N серија 50 Ω R 161 006 000 W

R 161 006 000 W
Кабловски утикач
са уводником кабл Ø 5mm, RG 58, 50 Ω
димензија a = 5,6mm
Коаксијални конектори, N серија 50 Ω R 161 020 000 W

R 161 020 000 W
Кабловски утикач
UG-21 E/U, са уводомкабл Ø 10 мм, 50 + 75 Ω
a = 11,2 мм, L = 38,1 мм
Коаксијални конектори, N серија 50 Ω R 161 022 000 W

R 161 022 000 W
Кабловски утикач
UG-21 E/U, са уводомкабл Ø 10 мм, 50 + 75 Ω
a = 11,2 мм, L = 38,9 мм
чврсти унутрашњи кабл

R 161.075.000 W
Кабловски конектор
за кримповањекабла Ø 10 мм, 50 Ω,
a = 10,6 мм
Коаксијални конектори, N серија 50 Ω R 161 083 000 W

R 161 083 000 W
Кабловски утикач
за кримповањеза двоструко плетене кабловекабл Ø 5 мм, 50 Ω
a = 5,5 мм

R 161 168 000 W
Кабловски утикач угаониса уводом, UG-594/Uкабл Ø 10 мм, 50 Ω

R 161.187.000 W
Кабловски конектор
угаониза кримповање Ø 11 мм, кабл 50 Ω
Коаксијални конектори, N серија 50 Ω R 161 206 000 W

R 161 206 000 W

Кабловска утичница
са уводом
кабл Ø 5 мм, RG 58, 50 Ω
Коаксијални конектори, N серија 50 Ω R 161 220 000 W

R 161 220 000 W
Кабловска утичница
са кабловском уводницом UG-23 E/U каблом Ø 10 мм,
50 + 75 Ω
Коаксијални конектори, N серија 50 Ω R 161 256 000 W

R 161.256.000 W
Кабловска утичница
UG-1095 B/U са квадратним крагномкабл Ø 5 мм,
RG 58, 50 Ω
Коаксијални конектори, N серија 50 Ω R 161 325 000 W

R 161 325 000 W
Кабловска утичница
UG-556/U, монтажа у рупу, водоотпорни кабл Ø 5 мм, RG 58, 50 Ω
a = 5,4 мм макс.

R 161 332 000 W
Кабловска утичница
UG-160 C/U, водоотпорна монтажа у отвор,
кабл Ø 10 мм, 50 + 75 Ω a = 11,2 мм макс.
Коаксијални конектори, N серија 50 Ω R 161 404 000 W

R 161 404 000 W
Панелска утичница
UG-58 A/U, KN 8-1 са квадратном прирубницом,
залемљени пинови
<имг срц="/филес/пл/каталог/2012/злацза/стандардозе/серија_н/серија_н_50_10.јпг" алт="Коаксијални конектори, Н серија 50 Ω Р 161 410 520 В" ширина="261" висина="114" /> <тд стил="текст-аллајн: центар;" ширина="25%"> <х4>Р 161 410 520 В <тд стил="текст-аллајн: центар;" width="42%">
Панелска утичница са квадратном прирубницом
12,7 x 12,7 мм, продужени диелектрик, Ø 4,1 мм, PT FE изолатор дужине 15 мм,
чврсти унутрашњи проводник

Коаксијални конектори, N серија 50 Ω / 75 Ω

Стандардни коаксијални конектори са навојним затварањем, N серија

Стандардни коаксијални конектори са навојним затварањем, N серија

Број произвођача. Опис
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 606 000 W

R 161 606 000 W

Панелска утичница
монтажа у отвор,
водоотпорни лемљени води
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 703 000 W

R 161 703 000 W

Адаптер конектор
UG-57 B/U
утикач на утикач
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 705 000 W

R 161 705 000 W

UG-29 B/U
адаптер за утичницу на утичницу
<имг срц="/филес/пл/каталог/2012/злацза/стандардоwе/сериа_н/сериа_н_75_4.јпг" алт="Коаксијални конектори, Н серија 50 Ω / 75 Ω Р 161 753 000 В" ширина="163" висина="141" /> <тд стиле="текст-алyн: центар;" ширина="25%"> <х4>Р 161 753 000 В <тд стиле="текст-алyн: центар;" ширина="42%">

<стронг>Прелазни конектор
UG-30 D/U,
монтажа преко отвора између утичница
утичница, херметички

Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 771 000 W

R 161 771 000 W

Адаптер конектор
UG-27 C/Угаони
утикач - утичница

<имг срц="/филес/пл/каталог/2012/злацза/стандардозе/серија_н/серија_н_75_6.јпг" алт="Коаксијални конектори, Н серија 50 Ω / 75 Ω R 161 780 000 W" ширина="139" висина="119" /> <тд стиле="текст-аллајн: центар;" ширина="25%"> <х4>R 161 780 000 W <тд стиле="текст-аллајн: центар;" ширина="42%">
Прелазни конектор
UG-107 B/U, KN 9-2 Т-спој
утичница - утичница - утикач
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 782 000 W

R 161 782 000 W

UG-28 A Адаптер конектор/Т-конектор
утичница - утичница - утичница
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 841 000 W

R 161 841 000 W

Заштитни поклопац
утичница са ланцем
Коаксијални конектори, N серија 50 Ω / 75 Ω R 161 862 000 W

R 161 862 000 W

Заштитна капа
кратки спој са ланцем
<имг срц="/филес/пл/каталог/2012/злацза/стандардоwе/сериа_н/сериа_н_75_10.јпг" алт="Коаксијални конектори, Н серија 50 Ω / 75 Ω Р 161 853 000 В" ширина="138" висина="92" /> <тд стиле="текст-алyн: центар;" ширина="25%"> <х4>Р 161 853 000 В <тд стиле="текст-алyн: центар;" ширина="42%">
Заштитни поклопац
MX 913/U
утикач са ланцем
Коаксијални конектори, N серија 50 Ω / 75 Ω R 162 012 000 W

R 162 012 000 W

Кабловски утикачса уводом
кабл Ø 6 мм, RG 59,
RG 62, 75 + 93 Ω a = 6,5 мм, L = 46 мм
<имг срц="/филес/пл/каталог/2012/злацза/стандардоwе/сериа_н/сериа_н_75_12.јпг" алт="Коаксијални конектори, Н серија 50 Ω / 75 Ω Р 162 017 000 В" ширина="155" висина="96" /> <тд стиле="текст-алyн: центар;" ширина="25%"> <х4>Р 162 017 000 В <тд стиле="текст-алyн: центар;" ширина="42%">
Кабловски утикач
са уводом
кабл Ø 10 + 11 мм, 75 Ω
a = 11,2 мм, L = 46 мм
Коаксијални конектори, N серија 50 Ω / 75 Ω R 162 217 000 W

R 162 217 000 W

Кабловска утичница
са UG-95 A/U уводом
кабл Ø 10 + 11 мм, 75 Ω
Коаксијални конектори, N серија 50 Ω / 75 Ω R 162 705 000 W

R 162 705 000 W

Адаптер конектор
права утичница-утичница
