Производител: Quintex

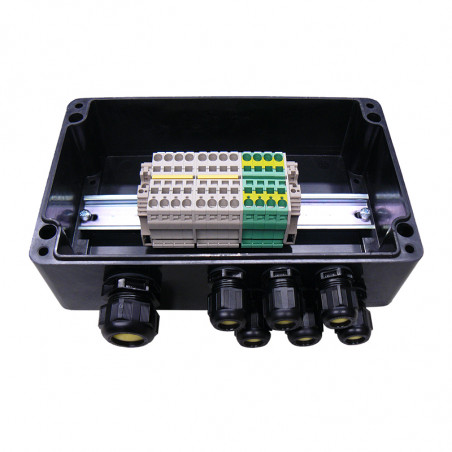

Клемно съединителни кутии EX полиестерни, зона 1,21

EX разклонителните кутии, изработени от полиестер, са особено подходящи за употреба в тежки условия. Високата им степен на IP защита, устойчивостта на високи температури и висококачествената изработка гарантират пълно удовлетворение.

За тези видове приложения препоръчваме предимно използването на пружинни клеми. Това ще спести време за монтаж и ще осигури гарантирана и сигурна връзка. Съгласно най-новите версии на стандартите EN / IEC, клемните/контролните кутии/шкафове/шкафове са класифицирани за Зони 1 и 21. Полиестерните кутии могат да се използват за системи с повишена безопасност и искробезопасни вериги. Всички устройства са произведени в съответствие със следните стандарти:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Технически данни

Материал: Полиестер, подсилен със стъклени влакна, Rpow9
Цвят: Черен RAL 9005
Клас Защита: IP 66 (QX-P1 – IP56)
Уплътнение: силикон
Винтове: неръждаема стомана
Напрежение: Максимално напрежение 2200 V AC/DC
Ток: Максимален ток 500 A AC/DC
Напречно сечение: максимално напречно сечение на кабела
300 мм2 (при поискване),
стандартно до 10 мм2
Работна температура: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Сертификат: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Таблица за избор
Дизайн Максимален брой сальникови кутии Максимален брой клеми *
M16 M20 M25 M32 1.52 2.52 42 62 102
QX-P1 80 x 75 x 55 Страна A+B 2 1
Страница C+D 1 1
(oC) T(oC)
Мин Макс
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Уплътнение Силикон
Ниво на защита IP65 съгласно EN 60529: 1992

EX одобрение

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Страна A+B 3 2
Страница C+D 1 1
QX-P3 160 x 75 x 55 Страна A+B 5 4
Страница C+D 1 1
QX-P4 190 x 75 x 55 Страна A+B 7 5
Страница C+D 1 1
QX-P5 122 x 120 x 90 Страна A+B 5 4 2 1 16 14 12 9 6
Страница C+D 2 2 1 1
QX-P6 220 x 120 x 90 Страна A+B 7 6 5 41 34 29 21 16
Страница C+D 2 2 1 1
QX-P7 160 x 160 x 90 Страна A+B 9 8 3 23 20 17 12 9
Страница C+D 7 6 2 1
QX-P8 260 x 160 x 90 Страна A+B 15 14 6 48 40 34 25 19
Страница C+D 7 6 2 1
QX-P9 360 x 160 x 90 Страна A+B 22 20 9 73 60 51 37 29
Страница C+D 7 6 2 1
QX-P11 255x250x 120 Страна A+B 36 34 16 47 39 33 24 18
Страница C+D 7 6 2 1
QX-P11h 255x250x 160 Страна A+B 36 34 16 47 39 33 24 18
Страница C+D 7 6 2 1
QX-P12 400 x 250 x 120 Страна A+B 58 35 17 E 83 68 57 42 33
Страница C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Страна A+B 58 35 17 6 83 68 57 42 33
Страница C+D 12 8 4 3
QX-P13 400 x 405 x 120 Страна A+B 36 20 18 7 83 68 57 42 33
Страница C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Страна A+B 72 40 36 83 68 57 42 33
Страница C+D 55 36 32 18
QX-P15 600 x 250 x 120 Страна A+B 84 52 24 18 112 108 90 62 45
Страница C+D 12 8 4 3
QX-P15h 600 x250 x 160 Страна A+B 84 52 24 112 108 90 62 45
Страна C+D 12 8 4 3

*За други кабелни входове или конектори, моля, свържете се с нас.

Основни уплътнения:

Тип* Диапазон на дросела
[мм]		 Тип Диапазон на дросела
[мм]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*За да изберете други кабелни входове или конектори, моля, свържете се с нас.


Обозначение
Маркировка		 Размери Маркировка Брой клеми Тип клема * Маркировка Брой PE клеми Брой уплътнения на страна
A B C D
Ex e 01 80x75x55 QX - P1 Въведете числото Терминал WK 2.5 (2.5 мм2) 2.5 Въведете числото Въведете числото Въведете числото въведете число
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Скоба WK 4 (4 мм2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Скоба WK 6 (6 мм2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Скоба WK 10 (10 мм2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


DACPOL може да създаде всякаква конфигурация на EX кутия/разклонителна кутия по размери на клиента. Материалът и броят на уплътнителните съединения и конекторите са съобразени с нуждите на клиента и приложението.
Тип
M12
M16
M20
M25
M32
M40

По-малко
