Произвођач: Quintex

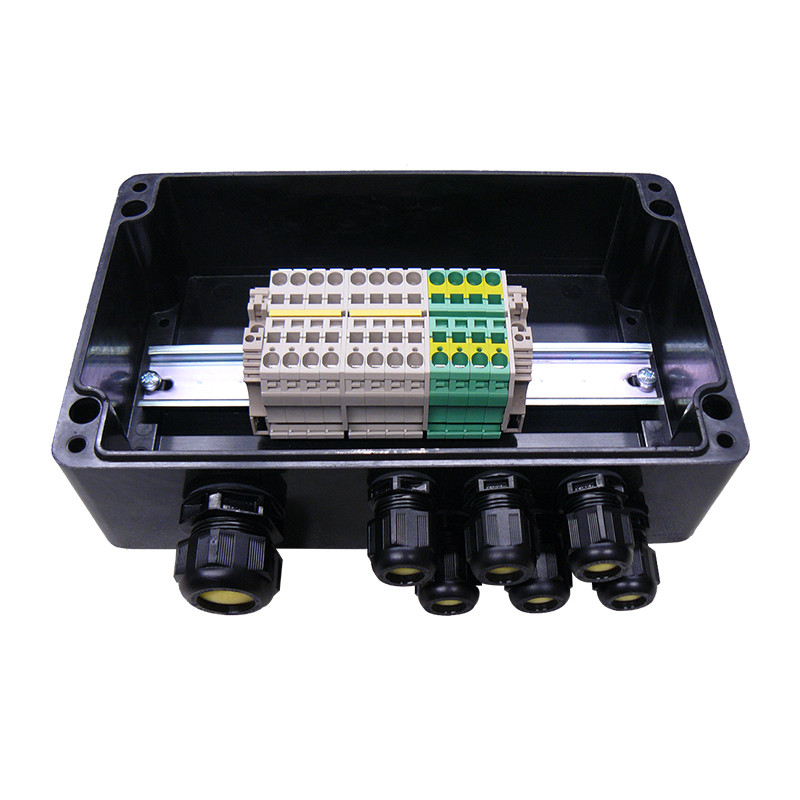

Кутије за пребацивање стезаљки ек полиестер ККС-П серија у зоне 1, 21

EX разводне кутије од полиестера су посебно погодне за употребу у тешким условима. Њихова висока IP заштита, отпорност на високе температуре и висококвалитетна израда гарантују потпуно задовољство.

За ове врсте примена, првенствено препоручујемо употребу опружних терминала. Ово ће уштедети време инсталације и обезбедити загарантовану и сигурну везу. Према најновијим верзијама EN / IEC стандарда, терминалне/контролне кутије/ормарићи/ормарићи су класификовани за зоне 1 и 21. Полиестерске кутије могу се користити за системе са повећаном безбедношћу и самобезбедним колима. Сви уређаји су произведени у складу са следећим стандардима:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Технички подаци

Материјал: Полиестер ојачан стакленим влакнима, Rpow9
Боја: Црна RAL 9005
Разред заштита: IP 66 (QX-P1 – IP56)
Заптивка: силикон
Вијци: нерђајући челик
Напон: Максимални напон 2200 V AC/DC
Струја: Максимална струја 500 A AC/DC
Попречни пресек: максимални попречни пресек кабла
300 mm2 (на захтев),
стандардно до 10 mm2
Радна температура: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Сертификат: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Табела избора
Дизајн Максимални број заптивних кутија Максимални број терминала *
M16 M20 M25 M32 1.52 2,52 42 62 102
QX-P1 80 x 75 x 55 Страна A+B 2 1
Страна C+D 1 1
(oC) T(oC)
Мин Максимум
-60 50 Т6 80
-60 55 Т5 95
-60 60 Т4 130
Заптивка Силикон
Ниво заштите IP65 према EN 60529: 1992

EX одобрење

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Страна A+B 3 2
Страна C+D 1 1
QX-P3 160 x 75 x 55 Страна A+B 5 4
Страна C+D 1
QX-P4 190 x 75 x 55 Страна A+B 7 5
Страна C+D 1
QX-P5 122 x 120 x 90 Страна A+B 5 4 2 1 16 14 12 9 6
Страна C+D 2 2 1 1
QX-P6 220 x 120 x 90 Страна А+Б 7 6 5 41 34 29 21 16
Страна C+D 2 2 1 1
QX-P7 160 x 160 x 90 Страна А+Б 9 8 3 23 20 17 12 9
Страна C+D 7 6 2 1
QX-P8 260 x 160 x 90 Страна А+Б 15 14 6 48 40 34 25 19
Страна C+D 7 6 2 1
QX-P9 360 x 160 x 90 Страна А+Б 22 20 9 73 60 51 37 29
Страна C+D 7 6 2 1
QX-P11 255x250x 120 Страна А+Б 36 34 16 47 39 33 24 18
Страна C+D 7 6 2 1
QX-P11h 255x250x 160 Страна А+Б 36 34 16 47 39 33 24 18
Страна C+D 7 6 2 1
QX-P12 400 x 250 x 120 Страна А+Б 58 35 17 Е 83 68 57 42 33
Страна C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Страна А+Б 58 35 17 83 68 57 42 33
Страна C+D 12 8 4 3
QX-P13 400 x 405 x 120 Страна А+Б 36 20 18 83 68 57 42 33
Страна C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Страна А+Б 72 40 36 83 68 57 42 33
Страна C+D 55 36 32 18
QX-P15 600 x 250 x 120 Страна А+Б 84 52 24 112 108 90 62 45
Страна C+D 12 8 4 3
QX-P15h 600 x250 x 160 Страна А+Б 84 52 24 112 108 90 62 45
Страна C+D 12 8 4 3

*За остале кабловске уводе или конекторе, контактирајте нас.

Основне уводне жице:

Тип* Распон пригушнице
[мм]		 Тип Распон пригушнице
[мм]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*Да бисте изабрали друге кабловске уводе или конекторе, контактирајте нас.


Ознака
Ознака		 Димензије Ознака Број терминала Тип терминала * Ознака Број PE терминала Број жлезда по страни
A B C D
Ex e 01 80x75x55 QX - P1 Унесите број WK 2.5 терминал (2.5mm2) 2.5 Унесите број Унесите број Унесите број унесите број
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - П5 <тр клас="кола"> <тд стил="текст-алaјн: центар;">220x120x90 <тд стил="текст-алaјн: центар;">QX - П6 <тд стил="текст-алaјн: центар;" rowspan="3" ширина="57">Стезаљка WK 4 (4мм2) <тд стил="текст-алaјн: центар;" редови="3">4
160x160x90 QX - P7
260x160x90 QX - P8
Екс i 02 360x160x90 QX - P9 Стезаљка WK 6 (6mm2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Стезаљка WK 10 (10 мм2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h

<бр /> <табле стиле="ширина: 100%;"> <тбоди> <тр> <тд стиле="текст-алyнг: центар;" ширина="73%">ДАЦПОЛ може да креира било коју конфигурацију ЕКС кутије/разводне кутије према димензијама купца. Материјал и број увода и конектора су прилагођени потребама купца и примени. <тд стиле="текст-алyнг: центар;" ширина="27%"> <табле стиле="ширина: 100%;" бордер="1"> <тбоди> <тр> <тх стиле="текст-алyнг: центар;" ширина="64">Тип M12 M16 M20 M25 M32 M40
