Puszki EX łączeniowe wykonane z poliestru szczególnie nadają się do zastosowania w trudnych warunkach otoczenia. Ich wysoki stopień ochrony IP, odporność na wysoką temperaturę oraz wysokiej jakości wykonanie gwarantują pełną satysfakcję.

Dla tego rodzaju aplikacji polecamy głównie zastosowanie zacisków sprężynowych. Pozwoli to zaoszczędzić czas instalacji oraz zapewnić gwarantowane i bezpieczne połączenie. Zgodnie z najnowszymi wersjami norm EN / IEC skrzynki/kasety/szafy zaciskowo/kontrolne, sklasyfikowane są do strefy 1 i 21. Skrzynki poliestrowe mogą być używane do układów - obwodów o zwiększonym bezpieczeństwie oraz iskrobezpiecznych. Wszystkie urządzenia wykonane są zgodnie z normami:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Dane techniczne

Materiał:  Poliester wzmacniany włóknem szklanym, Rpow<109
Kolor:  czarny RAL 9005
Stopień  ochrony: IP 66 (QX-P1 – IP56)
Uszczelka:  silikonowa
Śrubki:  stal nierdzewna
Napięcie:  maksymalne napięcie 2200 V AC/DC
Prąd:  maksymalny prąd 500 A AC/DC
Przekrój:  maksymalny przekrój przewodu
300 mm2 (na zapytanie),
standard do 10 mm2
Temperatura pracy: - 60oC  ≤ Ta ≤ 50oC (T6)
- 60oC ≤ Ta ≤ 55oC (T5)
- 60oC ≤ Ta ≤ 60oC (T4)
Certyfikat: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
  II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65


Tabela doboru
Oznaczenie   Maks. ilość dławnic Maks. ilość zacisków *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 Strona A+B 2 1
Strona C+D 1 1
(oC) T(oC)
Min Max
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Usczelka Silikon
Stopień ochrony IP65 zgodnie z EN 60529: 1992

Dopuszczenie EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Strona A+B 3 2
Strona C+D 1 1
QX-P3 160 x 75 x 55 Strona A+B 5 4
Strona C+D 1 1
QX-P4 190 x 75 x 55 Strona A+B 7 5
Strona C+D 1 1

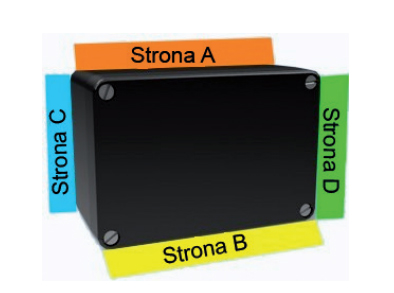

QX-P5 122 x 120 x 90 Strona A+B 5 4 2 1 16 14 12 9 6
Strona C+D 2 2 1 1
QX-P6 220 x 120 x 90 Strona A+B 7 6 5 3 41 34 29 21 16
Strona C+D 2 2 1 1
QX-P7 160 x 160 x 90 Strona A+B 9 8 3 2 23 20 17 12 9
Strona C+D 7 6 2 1
QX-P8 260 x 160 x 90 Strona A+B 15 14 6 4 48 40 34 25 19
Strona C+D 7 6 2 1
QX-P9 360 x 160 x 90 Strona A+B 22 20 9 6 73 60 51 37 29
Strona C+D 7 6 2 1
QX-P11 255x250x 120 Strona A+B 36 34 16 10 47 39 33 24 18
Strona C+D 7 6 2 1
QX-P11h 255x250x 160 Strona A+B 36 34 16 10 47 39 33 24 18
Strona C+D 7 6 2 1
QX-P12 400 x 250 x 120 Strona A+B 58 35 17 E 83 68 57 42 33
Strona C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Strona A+B 58 35 17 6 83 68 57 42 33
Strona C+D 12 8 4 3
QX-P13 400 x 405 x 120 Strona A+B 36 20 18 7 83 68 57 42 33
Strona C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Strona A+B 72 40 36 21 83 68 57 42 33
Strona C+D 55 36 32 18
QX-P15 600 x 250 x 120 Strona A+B 84 52 24 18 112 108 90 62 45
Strona C+D 12 8 4 3
QX-P15h 600 x250 x 160 Strona A+B 84 52 24 18 112 108 90 62 45
Strona C+D 12 8 4 3

*W celu doboru innych wpustów kablowych lub złącz prosimy o kontakt.

Podstawowe dławnice:

Typ* Zakres dławienia
[mm]		 Typ Zakres dławienia
[mm]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*W celu doboru innych wpustów kablowych lub złącz prosimy o kontakt.

Wyko-
na nie		 Ozna-

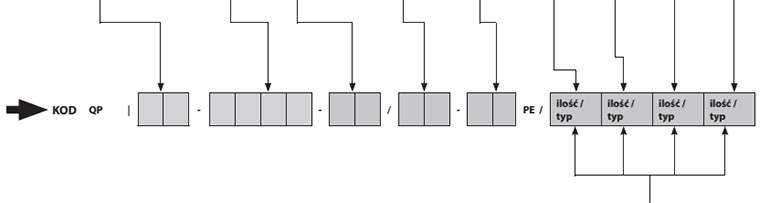

czenie		 Wymiary Oznacz- enie Ilość zacisków Typ zacisków * Oznaczenie Ilość zacisków PE Ilość dławnic na stronę
A B C D
Ex e 01 80x75x55 QX - P1 podaj liczbę Zacisk WK 2,5 (2,5mm2) 2,5 podaj liczbę podaj liczbę podaj liczbę podaj liczbę podaj liczbę
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Zacisk WK 4 (4mm2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Zacisk WK 6 (6mm2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Zacisk WK 10 (10mm2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


Firma DACPOL jest w stanie wykonać dowolną konfiguracje skrzynki/puszki EX pod wymiary klienta. Materiał oraz ilość dławnic i złącz dostosowany jest do potrzeb klienta jak i aplikacji.
