Terminale și cutii de conexiuni EX poliester, zona 1.21

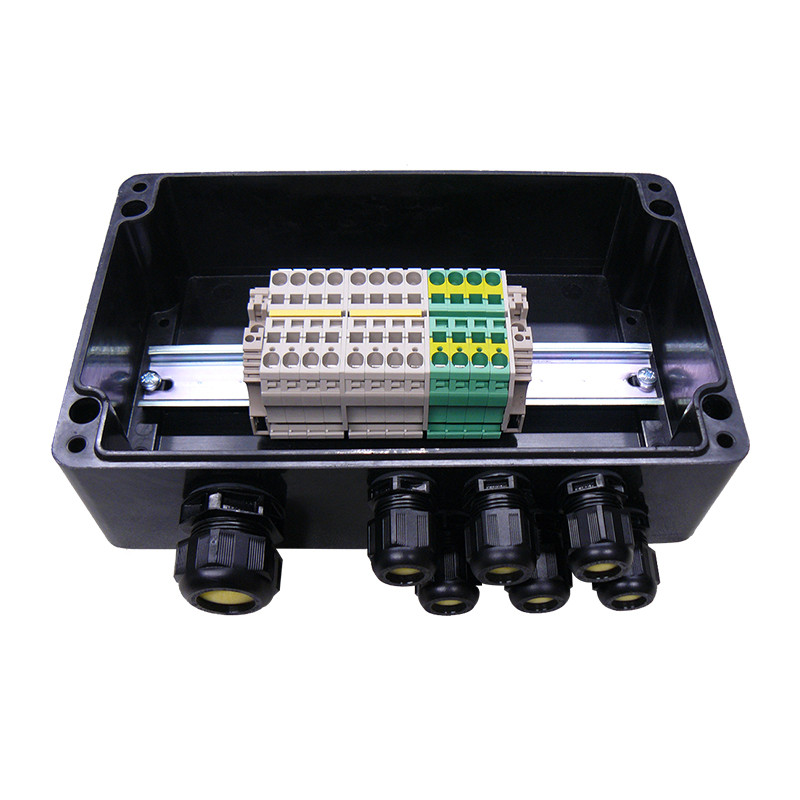

Cutiile de joncțiune EX din poliester sunt deosebit de potrivite pentru medii dure. Gradul ridicat de protecție IP, rezistența la temperatură ridicată și manopera de înaltă calitate garantează o satisfacție completă.

Vă recomandăm să folosiți cleme de arc pentru acest tip de aplicație. Acest lucru va economisi timp de instalare și va asigura o conexiune garantată și sigură. În conformitate cu cele mai recente versiuni ale standardelor EN / IEC, casetele / casetele / terminalele / dulapurile de control sunt clasificate în zonele 1 și 21. Cutiile din poliester pot fi utilizate pentru sisteme - circuite cu siguranță sporită și sigure intrinsec. Toate dispozitivele sunt realizate în conformitate cu următoarele standarde:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1

Date tehnice

Materia;:  Poliester armat cu fibră de sticlă  , Rpow <  109
Culoare:  Negru RAL 9005
Grad   de protecție: IP 66 (QX-P1 – IP56)
Sigiliu :  silicon
Șuruburi:  oțel inoxidabil
Tensiune:  tensiune maximă 2200 V AC / DC
Curent :  curent maxim 500 A AC / DC
Secțiune :

secțiunea maximă a cablului
300 mm2 (la cerere),
standard până la 10 mm2
Temperatura de lucru: - 60oC  ≤ Ta ≤ 50oC (T6)
- 60oC ≤ Ta ≤ 55oC (T5)
- 60oC ≤ Ta ≤ 60oC (T4)
Certificat: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
  II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65


Tabelul de selecție
Marca   Numărul de glande max Număr de terminale *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 Pagină A+B 2 1
Pagină  C+D 1 1
(oC) T(oC)
Min Max
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Sigiliu Silicon
Grad de protecție IP65 în conformitate cu EN 60529: 1992

Admitere EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Pagină  A+B 3 2
Pagină  C+D 1 1
QX-P3 160 x 75 x 55 Pagină  A+B 5 4
Pagină  C+D 1 1
QX-P4 190 x 75 x 55 Pagină  A+B 7 5
Pagină  C+D 1 1
QX-P5 122 x 120 x 90 Pagină  A+B 5 4 2 1 16 14 12 9 6
Pagină  C+D 2 2 1 1
QX-P6 220 x 120 x 90 Pagină  A+B 7 6 5 3 41 34 29 21 16
Pagină  C+D 2 2 1 1
QX-P7 160 x 160 x 90 Pagină  A+B 9 8 3 2 23 20 17 12 9
Pagină  C+D 7 6 2 1
QX-P8 260 x 160 x 90 Pagină  A+B 15 14 6 4 48 40 34 25 19
Pagină  C+D 7 6 2 1
QX-P9 360 x 160 x 90 Pagină  A+B 22 20 9 6 73 60 51 37 29
Pagină  C+D 7 6 2 1
QX-P11 255x250x 120 Pagină  A+B 36 34 16 10 47 39 33 24 18
Pagină  C+D 7 6 2 1
QX-P11h 255x250x 160 Pagină  A+B 36 34 16 10 47 39 33 24 18
Pagină  C+D 7 6 2 1
QX-P12 400 x 250 x 120 Pagină  A+B 58 35 17 E 83 68 57 42 33
Pagină  C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Pagină  A+B 58 35 17 6 83 68 57 42 33
Pagină  C+D 12 8 4 3
QX-P13 400 x 405 x 120 Pagină  A+B 36 20 18 7 83 68 57 42 33
Pagină  C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Pagină  A+B 72 40 36 21 83 68 57 42 33
Pagină  C+D 55 36 32 18
QX-P15 600 x 250 x 120 Pagină  A+B 84 52 24 18 112 108 90 62 45
Pagină  C+D 12 8 4 3
QX-P15h 600 x250 x 160 Pagină  A+B 84 52 24 18 112 108 90 62 45
Pagină  C+D 12 8 4 3

* Pentru a alege alte intrări de cablu sau conectori, vă rugăm să ne contactați.

Cutii de umplutură de bază:


Tip* Sfera de accelerație [mm] Tip Sfera de accelerație [mm]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
* Pentru a alege alte intrări de cablu sau conectori, vă rugăm să ne contactați.

Execuție  Marca Dimensiuni Marca Numărul de terminale Tipul terminalului * Marca Număr de terminale PE Numărul de glande pe pagină
A B C D
Ex e 01 80x75x55 QX - P1 podaj liczbę Terminal WK 2,5 (2,5mm2) 2,5 introduceți numărul introduceți numărul introduceți numărul introduceți numărul introduceți numărul
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Terminal WK 4 (4mm2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Terminal WK 6 (6mm2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Terminal WK 10 (10mm2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


Compania DACPOL este capabilă să efectueze orice configurare a cutiei / cutiei EX la dimensiunile clientului. Materialul și numărul de glande și conectori sunt adaptate nevoilor clientului și ale aplicației.

Configurator cutie de joncțiune din poliester
Tip
M12
M16
M20
M25
M32
M40


mai puțin
