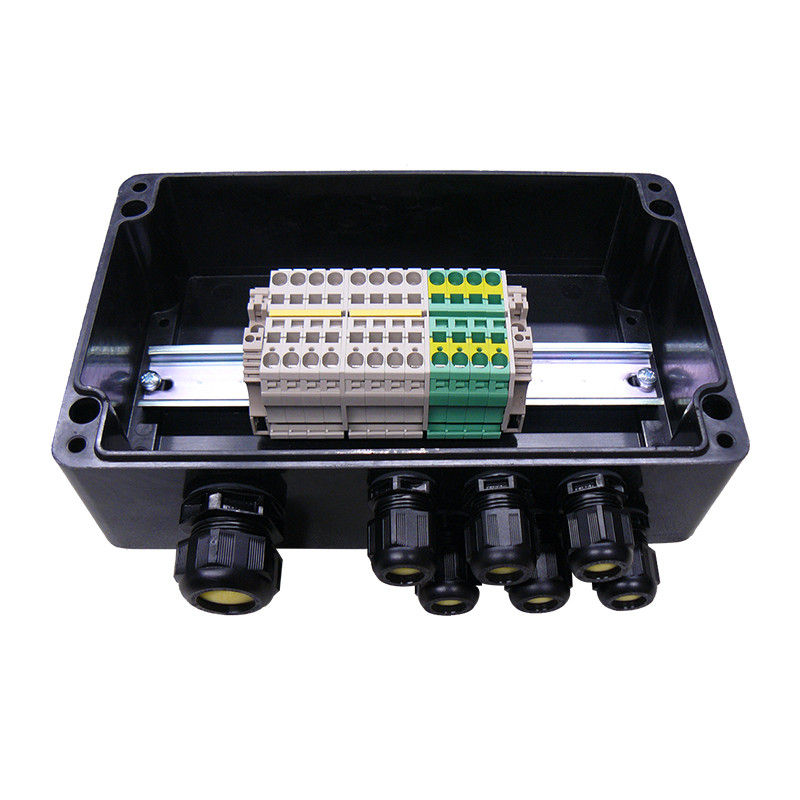

Svorka spínací krabice ex polyester QX-P série na zóny 1, 21

Ex rozvodné krabice vyrobené z polyesteru jsou obzvláště vhodné pro použití v náročných podmínkách. Jejich vysoký stupeň krytí IP, vysoká teplotní odolnost a vysoce kvalitní zpracování zaručují naprostou spokojenost.

Pro tyto typy aplikací doporučujeme především použití pružinových svorek. To ušetří čas instalace a zajistí zaručené a bezpečné připojení. Podle nejnovějších verzí norem EN/IEC jsou svorkovnice/rozvaděče/skříně klasifikovány pro zóny 1 a 21. Polyesterové krabice lze použít pro systémy se zvýšenou bezpečností a jiskrově bezpečnými obvody. Všechna zařízení jsou vyráběna v souladu s následujícími normami:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Technické údaje

Materiál: Polyester vyztužený skelnými vlákny, Rpow9
Barva: Černá RAL 9005
Třída Krytí: IP 66 (QX-P1 – IP56)
Těsnění: silikon
Šrouby: nerezová ocel
Napětí: Maximální napětí 2200 V AC/DC
Proud: Maximální proud 500 A AC/DC
Průřez: maximální průřez kabelu
300 mm2 (na vyžádání),
standardně do 10 mm2
Provozní teplota: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Certifikát: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Výběrová tabulka
Provedení Max. počet ucpávek Max. počet svorek *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 Strana A+B 2 1
Stránka C+D 1 1
(oC) T(oC)
Min Max
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Těsnění Silikon
Úroveň ochrany IP65 dle EN 60529: 1992

Schválení EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Strana A+B 3 2
Stránka C+D 1 1
QX-P3 160 x 75 x 55 Strana A+B 5 4
Strana C+D 1 1
QX-P4 190 x 75 x 55 Strana A+B 7 5
Strana C+D 1 1
QX-P5 122 x 120 x 90 Strana A+B 5 4 2 1 16 14 12 9 6
Strana C+D 2 2 1 1
QX-P6 220 x 120 x 90 Strana A+B 7 6 5 41 34 29 21 16
Strana C+D 2 2 1 1
QX-P7 160 x 160 x 90 Strana A+B 9 8 3 23 20 17 12 9
Strana C+D 7 6 2 1
QX-P8 260 x 160 x 90 Strana A+B 15 14 6 48 40 34 25 19
Strana C+D 7 6 2 1
QX-P9 360 x 160 x 90 Strana A+B 22 20 9 73 60 51 37 29
Strana C+D 7 6 2 1
QX-P11 255x250x 120 Strana A+B 36 34 16 47 39 33 24 18
Strana C+D 7 6 2 1
QX-P11h 255x250x 160 Strana A+B 36 34 16 47 39 33 24 18
Strana C+D 7 6 2 1
QX-P12 400 x 250 x 120 Strana A+B 58 35 17 E 83 68 57 42 33
Strana C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Strana A+B 58 35 17 6 83 68 57 42 33
Strana C+D 12 8 4 3
QX-P13 400 x 405 x 120 Strana A+B 36 20 18 7 83 68 57 42 33
Strana C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Strana A+B 72 40 36 83 68 57 42 33
Strana C+D 55 36 32 18
QX-P15 600 x 250 x 120 Strana A+B 84 52 24 18 112 108 90 62 45
Strana C+D 12 8 4 3
QX-P15h 600 x 250 x 160 Strana A+B 84 52 24 18 112 108 90 62 45
Strana C+D 12 8 4 3

*Pro jiné kabelové vstupy nebo konektory nás prosím kontaktujte.

Základní vývodky:

Typ* Rozsah tlumivky
[mm]		 Typ Rozsah tlumivky
[mm]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*Chcete-li vybrat jiné kabelové vstupy nebo konektory, kontaktujte nás.


Označení
Označení		 Rozměry Označení Počet svorek Typ svorky * Označení Počet PE svorek Počet vývodek na stranu
A B C D
Ex e 01 80x75x55 QX - P1 Zadejte číslo Svorka WK 2,5 (2,5 mm2) 2,5 Zadejte číslo Zadejte číslo Zadejte číslo zadejte číslo
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Svorka WK 4 (4 mm2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Příklad i 02 360x160x90 QX - P9 Svorka WK 6 (6 mm2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Svorka WK 10 (10 mm2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


DACPOL dokáže vytvořit jakoukoli konfiguraci EX krabic/rozvodných krabic dle rozměrů zákazníka. Materiál a počet vývodek a konektorů se přizpůsobí potřebám zákazníka a aplikaci.
Typ
M12
M16
M20
M25
M32
M40

Méně
Přečtěte si více

Zašlete dotaz
