Hersteller: Quintex

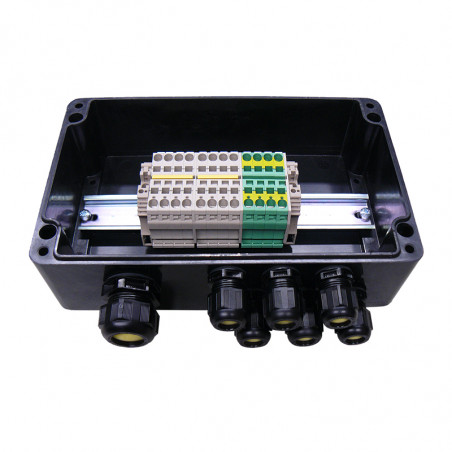

Klemmschaltkästen Ex Polyester QX-P-Serie an Zonen 1, 21

EX-Anschlussdosen aus Polyester eignen sich besonders für den Einsatz in rauen Umgebungen. Ihre hohe Schutzart (IP-Schutzart), hohe Temperaturbeständigkeit und hochwertige Verarbeitung garantieren höchste Kundenzufriedenheit.

Für diese Anwendungen empfehlen wir vorrangig die Verwendung von Federklemmen. Dies spart Installationszeit und gewährleistet eine sichere Verbindung. Gemäß den aktuellen EN/IEC-Normen sind Anschluss-/Steuerkästen/Verteilerschränke für die Zonen 1 und 21 klassifiziert. Polyester-Anschlussdosen können für Systeme mit erhöhter Sicherheit und eigensichere Stromkreise verwendet werden. Alle Geräte werden gemäß den folgenden Normen gefertigt:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Technische Daten

Material: Glasfaserverstärktes Polyester, Rpow9
Farbe: Schwarz RAL 9005
Qualität
Dichtung: Silikon
Schrauben: Edelstahl
Vorspannung: Maximale Spannung 2200 V AC/DC
Stromstärke: Maximaler Strom 500 A AC/DC
Querschnitt: Maximaler Kabelquerschnitt
300 mm² (auf Anfrage),
Standard bis 10 mm²
Betriebstemperatur: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Zertifikat: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Auswahltabelle
rowspan="2">29
Design Max. Anzahl der Stopfbuchsen Max. Anzahl der Anschlüsse *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 Seite A+B 2 1
Seite C+D 1 1
(oC) ToC)
Min Max
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Dichtung Silikon
IP65 gemäß EN 60529:1992

EX-Zulassung

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Seite A+B 3 2
Seite C+D 1 1 1
QX-P3 160 x 75 x 55 Seite A+B 5 4
Seite C+D 1 1
QX-P4 190 x 75 x 55 Seite A+B 7 5
Seite C+D 1 1
QX-P5 122 x 120 x 90 Seite A+B 5 4 2 1 16 14 12 9 6
Seite C+D 2 2 1 1
QX-P6 220 x 120 x 90 Seite A+B 7 6 5 3 41 34 29 21 16
Seite C+D 2 2 1 1
QX-P7 160 x 160 x 90 Seite A+B 9 8 3 2 23 20 17 12 9
Seite C+D 7 6 2 1
QX-P8 260 x 160 x 90 Seite A+B 15 14 6 4 48 40 34 25 19
Seite C+D 7 6 2 1
QX-P9 360 x 160 x 90 Seite A+B 22 20 9 6 73 60 51 37
Seite C+D 7 6 2 1
QX-P11 255x250x120 Seite A+B 36 34 16 10 47 39 33 24 18
Seite C+D 7 6 2 1
QX-P11h 255x250x160 Seite A+B 36 34 16 10 47 39 33 24 18
Seite C+D 7 6 2 1
QX-P12 400 x 250 x 120 Seite A+B 58 35 17 E 83 68 57 42 33
Seite C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Seite A+B 58 35 17 6 83 68 57 42 33
Seite C+D 12 8 4 3
QX-P13 400 x 405 x 120 Seite A+B 36 20 18 7 83 68 57 42 33
Seite C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Seite A+B 72 40 36 21 83 68 57 42 33
Seite C+D 55 36 32 18
QX-P15 600 x 250 x 120 Seite A+B 84 52 24 18 112 108 90 62 45
Seite C+D 12 8 4 3
QX-P15h 600 x 250 x 160 Seite A+B 84 52 24 18 112 108 90 62 45
Seite C+D 12 8 4 3

*Für andere Kabeleinführungen oder Steckverbinder kontaktieren Sie uns bitte.

Standard-Kabelverschraubungen:

Typ* Bremsbereich
[mm]		 Typ Bremsbereich
[mm]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 - 13 M 40 17-23
*Für die Auswahl anderer Kabeleinführungen oder Anschlüsse kontaktieren Sie uns bitte.

Abmessungen Kennzeichnung Anzahl der Anschlüsse Anschlusstyp * Kennzeichnung Anzahl der PE-Anschlüsse colspan="4">Anzahl der Drüsen pro Seite
Kennzeichnung
A B C D
Ex e 01 80x75x55 QX - P1 Geben Sie die Nummer ein WK 2,5-Anschluss (2,5 mm²) 2,5 Geben Sie die Nummer ein Geben Sie die Nummer ein Geben Sie die Nummer ein Geben Sie eine Zahl ein
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Klemme WK 4 (4mm²) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Klemme WK 6 (6mm²) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Klemme WK 10 (10mm2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


DACPOL fertigt Verteilerdosen nach Kundenspezifikation. Material und Anzahl der Verschraubungen und Anschlüsse werden individuell an Kundenbedürfnisse und Anwendung angepasst.
Typ
M12
M16
M20
M25
M32
M40

Weniger
Weiterlesen
