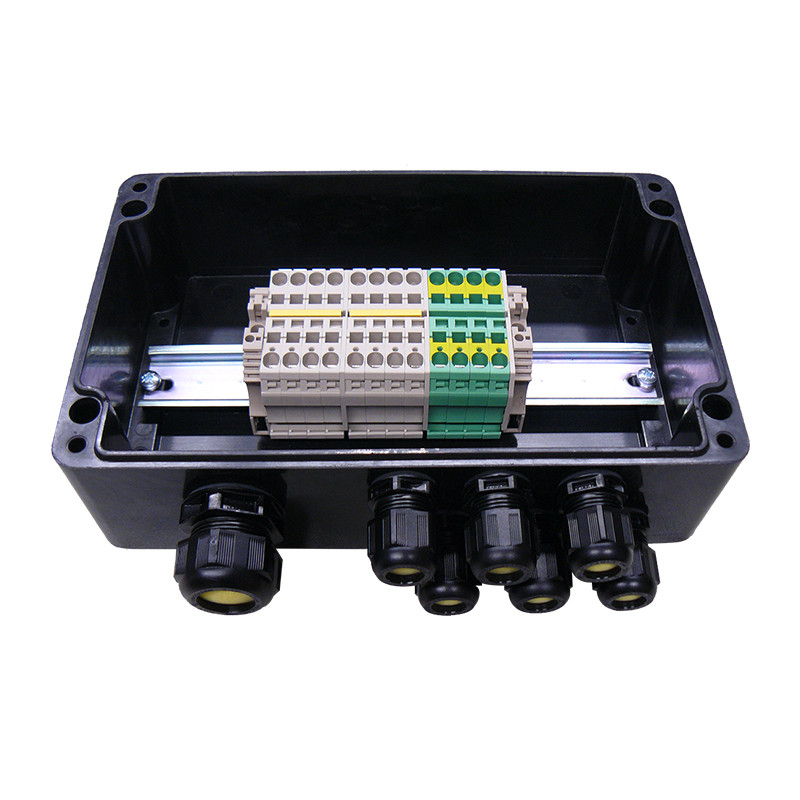

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Quintex

Затискання та перемикання коробки EX Polyester QX-P серії до зон 1, 21

Вибухозахищені розподільні коробки з поліестеру особливо підходять для використання в суворих умовах. Їхній високий ступінь захисту IP, стійкість до високих температур та висока якість виготовлення гарантують повне задоволення.

Для таких застосувань ми в першу чергу рекомендуємо використовувати пружинні клеми. Це заощадить час монтажу та забезпечить гарантоване та надійне з'єднання. Відповідно до останніх версій стандартів EN/IEC, клемні/керуючі коробки/шафи/шафи класифікуються для зон 1 та 21. Поліестерові коробки можна використовувати для систем з підвищеною безпекою та іскробезпечними ланцюгами. Усі пристрої виготовляються відповідно до наступних стандартів:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Технічні дані

Матеріал: Поліестер, армований скловолокном, Rpow9
Колір: Чорний RAL 9005
Клас Ступінь захисту: IP 66 (QX-P1 – IP56)
Ущільнювач: силікон
Гвинти: нержавіюча сталь
Напруга: Максимальна напруга 2200 В змінного/постійного струму
Струм: Максимальний струм 500 А змінного/постійного струму
Поперечний переріз: максимальний поперечний переріз кабелю
300 мм2 (на запит),
стандартно до 10 мм2
Робоча температура: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Сертифікат: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Таблиця вибору
Конструкція Максимальна кількість сальникових коробок Максимальна кількість клем *
M16 M20 M25 M32 1.52 2.52 42 62 102
QX-P1 80 x 75 x 55 Сторона A+B 2 1
Сторінка C+D 1 1
(oC) T(oC)
Мін Максимум
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Прокладка Силікон
Рівень захисту IP65 згідно з EN 60529: 1992

Схвалення EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Сторона A+B 3 2
Сторінка C+D 1 1
QX-P3 160 x 75 x 55 Сторона A+B 5 4
Сторінка C+D 1 1
QX-P4 190 x 75 x 55 Сторона A+B 7 5
Сторінка C+D 1 1
QX-P5 122 x 120 x 90 Сторона A+B 5 4 2 1 16 14 12 9 6
Сторінка C+D 2 2 1 1
QX-P6 220 x 120 x 90 Сторона A+B 7 6 5 41 34 29 21 16
Сторінка C+D 2 2 1 1
QX-P7 160 x 160 x 90 Сторона A+B 9 8 3 23 20 17 12 9
Сторінка C+D 7 6 2 1
QX-P8 260 x 160 x 90 Сторона A+B 15 14 6 48 40 34 25 19
Сторінка C+D 7 6 2 1
QX-P9 360 x 160 x 90 Сторона A+B 22 20 9 73 60 51 37 29
Сторінка C+D 7 6 2 1
QX-P11 255x250x 120 Сторона A+B 36 34 16 47 39 33 24 18
Сторінка C+D 7 6 2 1
QX-P11h 255x250x 160 Сторона A+B 36 34 16 47 39 33 24 18
Сторінка C+D 7 6 2 1
QX-P12 400 x 250 x 120 Сторона A+B 58 35 17 E 83 68 57 42 33
Сторінка C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Сторона A+B 58 35 17 6 83 68 57 42 33
Сторінка C+D 12 8 4 3
QX-P13 400 x 405 x 120 Сторона A+B 36 20 18 7 83 68 57 42 33
Сторінка C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Сторона A+B 72 40 36 83 68 57 42 33
Сторінка C+D 55 36 32 18
QX-P15 600 x 250 x 120 Сторона A+B 84 52 24 112 108 90 62 45
Сторінка C+D 12 8 4 3
QX-P15h 600 x250 x 160 Сторона A+B 84 52 24 112 108 90 62 45
Сторона C+D 12 8 4 3

*Щоб отримати інші кабельні вводи або роз'єми, зв'яжіться з нами.

Основні сальники:

Тип* Діапазон дроселів
[мм]		 Тип Діапазон дроселів
[мм]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*Щоб вибрати інші кабельні вводи або роз'єми, зв'яжіться з нами.


Позначення
Маркування		 Розміри Маркування Кількість клем Тип клеми * Маркування Кількість клем PE Кількість сальників на стороні
A B C D
Ex e 01 80x75x55 QX - P1 Введіть число Вивід WK 2,5 (2,5 мм2) 2,5 Введіть номер Введіть номер Введіть номер введіть число
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Затискач WK 4 (4 мм2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Затискач WK 6 (6 мм2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Затискач WK 10 (10 мм2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


DACPOL може створити будь-яку конфігурацію вибухозахищених коробок/розподільчих коробок за розмірами замовника. Матеріал та кількість сальників та з'єднувачів підбираються відповідно до потреб замовника та застосування.
Тип
M12
M16
M20
M25
M32
M40

Менше
Читати більше

Відправити запит

Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?

Зв'яжіться з нами
Запитайте про продукт close
Дякуємо за надіслане повідомлення. Ми відповімо якомога швидше.
Запитайте про продукт close
Огляд
Надіслати запит

Додати до списку бажань

Ви повинні увійти в систему

Вибухозахищені розподільні коробки з поліестеру особливо підходять для використання в суворих умовах. Їхній високий ступінь захисту IP, стійкість до високих температур та висока якість виготовлення гарантують повне задоволення.

Для таких застосувань ми в першу чергу рекомендуємо використовувати пружинні клеми. Це заощадить час монтажу та забезпечить гарантоване та надійне з'єднання. Відповідно до останніх версій стандартів EN/IEC, клемні/керуючі коробки/шафи/шафи класифікуються для зон 1 та 21. Поліестерові коробки можна використовувати для систем з підвищеною безпекою та іскробезпечними ланцюгами. Усі пристрої виготовляються відповідно до наступних стандартів:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1


Технічні дані

Матеріал: Поліестер, армований скловолокном, Rpow9
Колір: Чорний RAL 9005
Клас Ступінь захисту: IP 66 (QX-P1 – IP56)
Ущільнювач: силікон
Гвинти: нержавіюча сталь
Напруга: Максимальна напруга 2200 В змінного/постійного струму
Струм: Максимальний струм 500 А змінного/постійного струму
Поперечний переріз: максимальний поперечний переріз кабелю
300 мм2 (на запит),
стандартно до 10 мм2
Робоча температура: - 60°C ≤ Ta ≤ 50°C (T6)
- 60°C ≤ Ta ≤ 55°C (T5)
- 60°C ≤ Ta ≤ 60°C (T4)
Сертифікат: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65

Таблиця вибору
Конструкція Максимальна кількість сальникових коробок Максимальна кількість клем *
M16 M20 M25 M32 1.52 2.52 42 62 102
QX-P1 80 x 75 x 55 Сторона A+B 2 1
Сторінка C+D 1 1
(oC) T(oC)
Мін Максимум
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Прокладка Силікон
Рівень захисту IP65 згідно з EN 60529: 1992

Схвалення EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Сторона A+B 3 2
Сторінка C+D 1 1
QX-P3 160 x 75 x 55 Сторона A+B 5 4
Сторінка C+D 1 1
QX-P4 190 x 75 x 55 Сторона A+B 7 5
Сторінка C+D 1 1
QX-P5 122 x 120 x 90 Сторона A+B 5 4 2 1 16 14 12 9 6
Сторінка C+D 2 2 1 1
QX-P6 220 x 120 x 90 Сторона A+B 7 6 5 41 34 29 21 16
Сторінка C+D 2 2 1 1
QX-P7 160 x 160 x 90 Сторона A+B 9 8 3 23 20 17 12 9
Сторінка C+D 7 6 2 1
QX-P8 260 x 160 x 90 Сторона A+B 15 14 6 48 40 34 25 19
Сторінка C+D 7 6 2 1
QX-P9 360 x 160 x 90 Сторона A+B 22 20 9 73 60 51 37 29
Сторінка C+D 7 6 2 1
QX-P11 255x250x 120 Сторона A+B 36 34 16 47 39 33 24 18
Сторінка C+D 7 6 2 1
QX-P11h 255x250x 160 Сторона A+B 36 34 16 47 39 33 24 18
Сторінка C+D 7 6 2 1
QX-P12 400 x 250 x 120 Сторона A+B 58 35 17 E 83 68 57 42 33
Сторінка C+D 12 8 4 3
QX-P12h 400 x 250 x 160 Сторона A+B 58 35 17 6 83 68 57 42 33
Сторінка C+D 12 8 4 3
QX-P13 400 x 405 x 120 Сторона A+B 36 20 18 7 83 68 57 42 33
Сторінка C+D 12 10 8 3
QX-P13H 400 x 405 x 200 Сторона A+B 72 40 36 83 68 57 42 33
Сторінка C+D 55 36 32 18
QX-P15 600 x 250 x 120 Сторона A+B 84 52 24 112 108 90 62 45
Сторінка C+D 12 8 4 3
QX-P15h 600 x250 x 160 Сторона A+B 84 52 24 112 108 90 62 45
Сторона C+D 12 8 4 3

*Щоб отримати інші кабельні вводи або роз'єми, зв'яжіться з нами.

Основні сальники:

Тип* Діапазон дроселів
[мм]		 Тип Діапазон дроселів
[мм]
M 12 3 - 6 M 25 7 - 17
M16 4 - 9 M 32 13-21
M 20 6 -13 M 40 17-23
*Щоб вибрати інші кабельні вводи або роз'єми, зв'яжіться з нами.


Позначення
Маркування		 Розміри Маркування Кількість клем Тип клеми * Маркування Кількість клем PE Кількість сальників на стороні
A B C D
Ex e 01 80x75x55 QX - P1 Введіть число Вивід WK 2,5 (2,5 мм2) 2,5 Введіть номер Введіть номер Введіть номер введіть число
110x75x55 QX - P2
160x75x55 QX - P3
190x75x55 QX - P4
122x120x90 QX - P5
220x120x90 QX - P6 Затискач WK 4 (4 мм2) 4
160x160x90 QX - P7
260x160x90 QX - P8
Ex i 02 360x160x90 QX - P9 Затискач WK 6 (6 мм2) 6
255x250x120 QX P11
255x250x160 QX - P11h
400x250x120 QX P12 Затискач WK 10 (10 мм2) 10
400x250x160 QX - P12h
600x250x120 QX P15
600x250x160 QX - P15h


DACPOL може створити будь-яку конфігурацію вибухозахищених коробок/розподільчих коробок за розмірами замовника. Матеріал та кількість сальників та з'єднувачів підбираються відповідно до потреб замовника та застосування.
