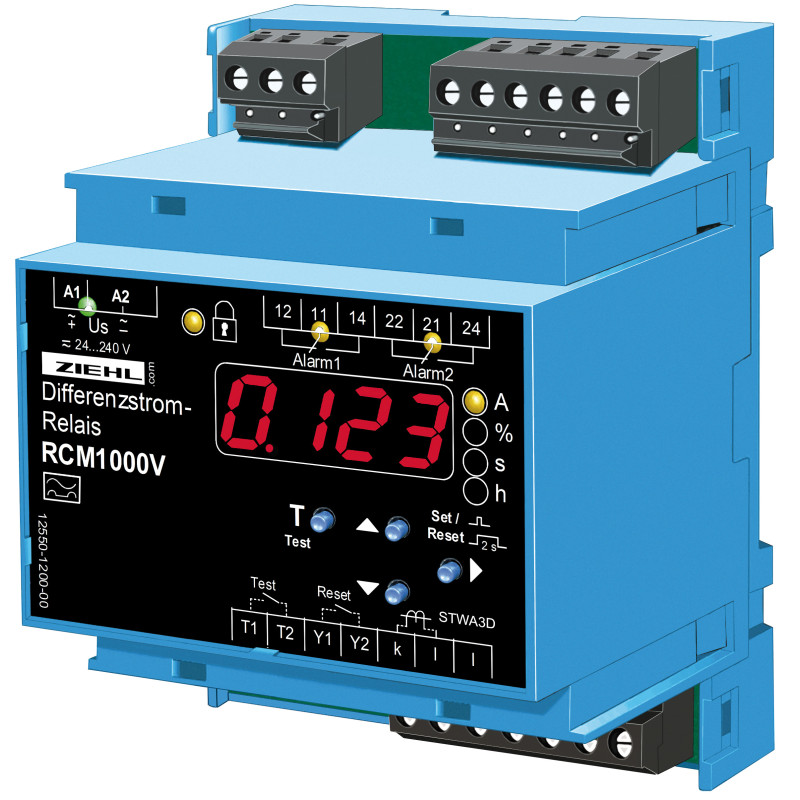

RCM1000 - Monitor de curent rezidual - S225710

RCM1000V RCM100V monitorizează curenții reziduali în sistemele de alimentare cu împământare. Folosit ca releu de curent, monitorizează curenții AC sau DC cu impulsuri pentru depășirea limitelor superioare sau inferioare. Defecțiunile de izolație pot fi cauzate de deteriorări (mecanice, termice sau chimice) ale izolațiilor sau și de umiditate sau poluare. La curenți > aplicația. 250 mA (la 230 V) într-o locație, defecțiunea poate duce la pericol de incendiu.

Aplicate ca relee de curent RCM1000V pot, printre altele, monitoriza curentul în conductorul neutru. Sarcini neliniare, de ex. comutarea surselor de alimentare în PC, imprimante sau lumini cu EGC provoacă armonici în conductorul neutru: Chiar și atunci când sarcina este simetrică, armonicile pot duce la o suprasarcină în conductorul neutru. RCM1000V detectează și raportează această suprasarcină.

Monitoarele de curent rezidual detectează aceste defecțiuni în sistemele de alimentare cu ramificații extinse și emit un semnal înainte de apariția unor daune suplimentare. Prin afișarea curentului rezidual, de asemenea, modificările ascunse pot fi detectate și localizate cu ușurință prin pornirea și oprirea unor părți ale sistemului de alimentare.

Deosebit de util în monitorizarea sistemelor în care nu poate sau nu va fi utilizat nici un întrerupător de curent de defect, deoarece o comutare imediată ar avea consecințe ample, cum ar fi defecțiunea sistemelor informatice sau întreruperea sensibilă a sistemelor. RCM1000V NU înlocuiește întrerupătoarele de curent de defect pentru protecția împotriva șocurilor electrice, dar o pot completa prin detectarea unei defecțiuni în izolație înainte ca sistemele să fie oprite.

• Monitorizarea curenților reziduali
• 2 limite pentru alarmă și declanșare
• Monitorizarea curentului, 2 x subcurent sau supracurent
• 0,003 … 9,999 A
• Interval de setare 0,010...9,999 A
• Afișajul poate fi scalat
• Buton de testare și test automat la fiecare 24 de ore
• Intrare pentru transformatorul de curent STWA3D cu monitorizarea transformatorului
• Întârzierea pornirii la suprimare a alarmei >
• întârziere la pornire
• 4 cifre Afișaj LED pentru valorile măsurate și programare
• LED-uri pentru alarme, starea releelor ​​și unităților
• Limitare, histerezis, întârziere de comutare și întârziere de oprire programabile individual
• Funcția releelor ​​(nc- sau no-mode) și comutare interblocată sau autoresetare programabilă
<40li>alimentare universală AC/DC <42> V
• Carcasă pentru montare pe șină DIN, 70 mm lățime, înălțime de montare 55 mm
• Accesoriu: Kit de montare frontală tip ER4
