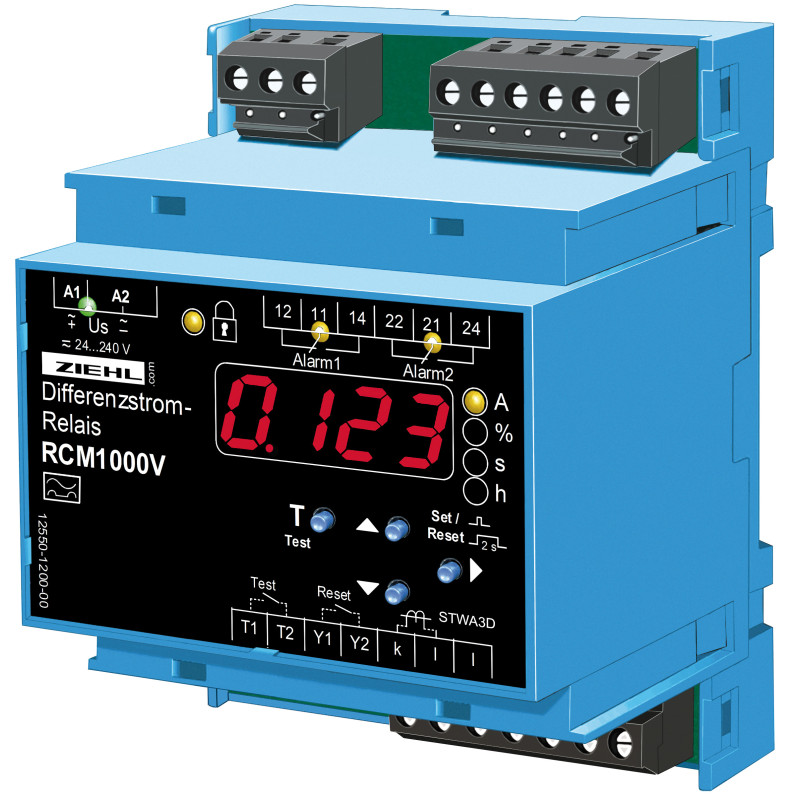

RCM1000 - Монитор остаточного тока - S225710

RCM1000V RCM100V контролирует токи утечки в заземленных системах электроснабжения. Используемое как реле тока, оно контролирует переменный или пульсирующий постоянный ток на предмет превышения верхнего или нижнего предела. Дефекты изоляции могут быть вызваны повреждениями (механическими, термическими или химическими) изоляции, а также влажностью или загрязнением. При токах > прибл. 250 мА (при 230 В) в определенном месте неисправность может привести к опасности возгорания.

Применяемые в качестве реле тока, RCM1000V могут, среди прочего, контролировать ток в нейтральном проводнике. Нелинейные нагрузки, например, импульсные источники питания в ПК, принтерах или светильниках с EGC, вызывают гармоники в нейтральном проводнике: даже если нагрузка симметрична, гармоники могут привести к перегрузке в нейтральном проводнике. RCM1000V обнаруживает эту перегрузку и сообщает о ней.

Мониторы остаточного тока обнаруживают эти неисправности в широко разветвленных системах электроснабжения и подают сигнал до того, как возникнут дополнительные повреждения. Отображая остаточный ток, можно легко обнаружить и локализовать скрытые изменения путем включения и выключения частей системы электроснабжения.

Особенно полезно для мониторинга в системах, в которых не может или не должен использоваться автоматический выключатель короткого замыкания, поскольку немедленное переключение будет иметь далеко идущие последствия, такие как поломка компьютерных систем или прерывание процессов обработки чувствительных товаров. RCM1000V НЕ заменяют автоматические выключатели короткого замыкания для защиты от поражения электрическим током, но могут дополнять их, обнаруживая неисправность изоляции до того, как система должна быть отключена.

• Контроль токов утечки
• 2 предела для сигнала тревоги и отключения
• Контроль тока, 2 x пониженного или повышенного тока или окна
• Диапазон измерения 0,003 … 9,999 А
• Диапазон уставок 0,010...9,999 А
• Дисплей можно масштабировать
• Кнопка тестирования и автоматическое тестирование каждые 24 часа
• Вход для трансформатора тока STWA3D с контролем трансформатора
• Задержка запуска для подавления тревог при включении
• 4-разрядный яркий светодиодный дисплей для измеренных значений и программирования
• Светодиоды для Сигнализации, состояние реле и блоков
• Индивидуальное программирование предельных значений, гистерезиса, задержки переключения и задержки отключения
• Функция реле (нормально замкнутый или нулевой режим) и программируемое переключение с блокировкой или автосбросом
• Универсальное напряжение питания 24-240 В переменного/постоянного тока
• Корпус для монтажа на DIN-рейку, ширина 70 мм, высота монтажа 55 мм
• Аксессуар: комплект для фронтального монтажа типа ER4
