Výrobce: ZIEHL

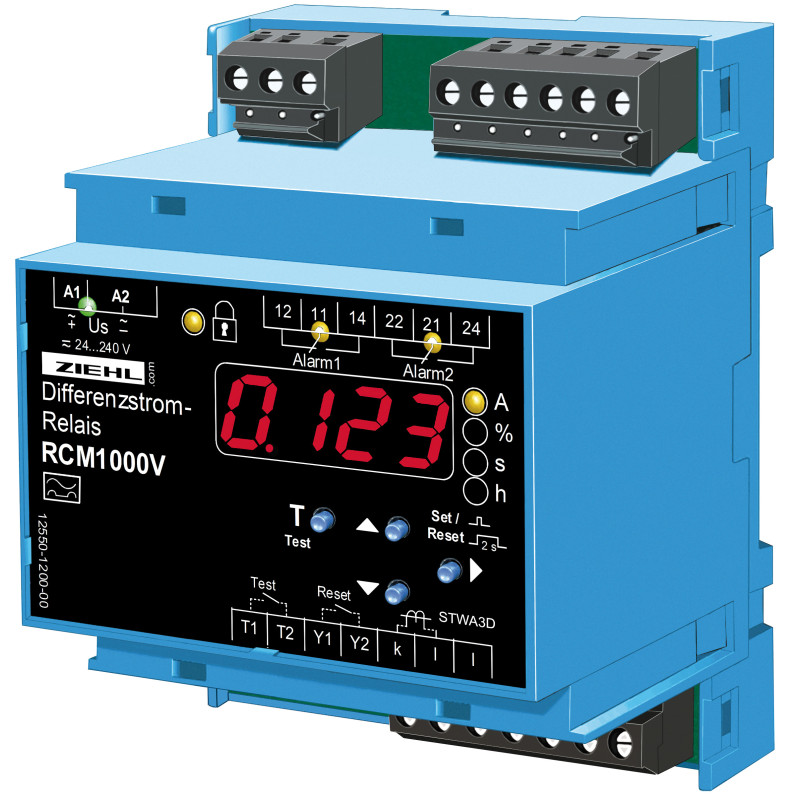

RCM1000 - Monitor zbytkového proudu - S225710

  • S225710
  • Typ produktu Motor IP00, elektronika IP20
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Výstupní funkce Výstupy/relé
  • Naměřená hodnota Vložka z hliníkového plechu, stříkaná PP plastem

RCM1000V RCM100V monitoruje zbytkové proudy v uzemněných napájecích systémech. Používá se jako proudové relé a monitoruje střídavý nebo pulzující stejnosměrný proud, zda nepřekračuje horní nebo dolní limity. Poruchy izolace mohou být způsobeny poškozením (mechanickým, tepelným nebo chemickým) izolací nebo také vlhkostí či znečištěním. Při proudech > aplikace 250 mA (při 230 V) v místě, může porucha vést k nebezpečí požáru.

Použito jako proudová relé RCM1000V může mimo jiné monitorovat proud v nulovém vodiči. Nelineární zatížení, např. spínané zdroje v PC, tiskárnách nebo světlech s EGC způsobují harmonické v nulovém vodiči: I když je zátěž symetrická, harmonické mohou vést k přetížení nulového vodiče. RCM1000V toto přetížení detekuje a oznámí.

Monitory zbytkového proudu detekují tyto chyby v rozvětvených napájecích systémech a vydávají signál, než dojde k dalšímu poškození. Zobrazením zbytkového proudu lze také snadno detekovat a lokalizovat skryté změny zapínáním a vypínáním částí napájecího systému.

Obzvláště užitečné při monitorování v systémech, ve kterých nelze nebo nesmí být použit proudový chránič, protože okamžité přepnutí by mělo dalekosáhlejší následky, jako je porucha počítačových systémů nebo přerušení procesů citlivého zboží. RCM1000V NENAHRAZUJÍ jističe poruchového proudu pro ochranu před úrazem elektrickým proudem, ale mohou jej doplnit detekcí poruchy v izolaci před tím, než bude nutné systém vypnout.

  • Monitorování zbytkových proudů
  • 2 limity pro alarm a vypnutí
  • Monitorování proudu, 2x podproud nebo nadproud nebo 90 oken.
  • Rozsah nastavení 0,010...9,999 A
  • Displej lze škálovat
  • Testovací tlačítko a automatický test každých 24 hodin
  • Vstup pro proudový transformátor STWA3D s monitorováním transformátoru
  • Prodleva při spouštění pro potlačení alarmů při zapnutí
  • displej pro naměřené hodnoty
  • 4 alarmy, stav relé a jednotek
  • Omezení, hystereze, zpoždění sepnutí a zpoždění vypnutí individuálně programovatelné
  • Funkce relé (nc-, nebo no-mode) a programovatelné blokované spínání nebo autoreset
  • Univerzální napájecí napětí AC/DC 24-240 V, montáž 0 mm wide, montáž DIN-ra 55 mm
  • Příslušenství: Sada pro přední montáž typ ER4
