Fabricant: ZIEHL

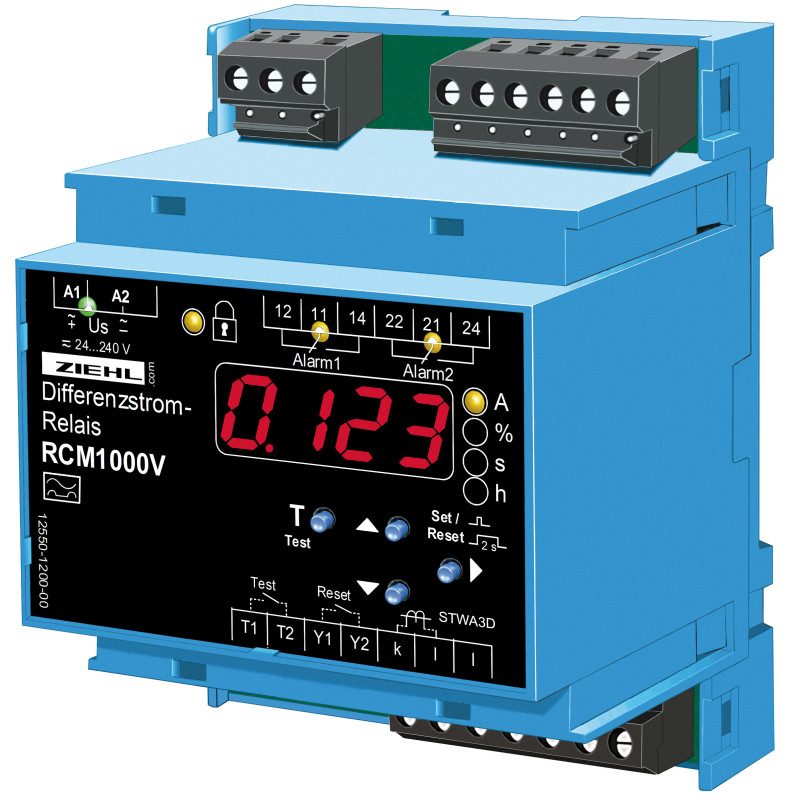

RCM1000 - Moniteur de courant résiduel - S225710

  • S225710
  • Type de produit Moteur IP00, électronique IP20
  • Tension d'alimentation AC/DC 24 - 240 V
  • Exécution Spécifique au client / IP 6K9K
  • Fonction de sortie Sorties/Relais
  • La valeur de mesure Insert en tôle daluminium, pulvérisée avec du plastique PP

RCM1000V Le RCM100V surveille les courants résiduels dans les systèmes d'alimentation électrique mis à la terre. Utilisé comme relais de courant, il surveille les courants alternatifs ou continus pulsés pour détecter tout dépassement des limites supérieures ou inférieures. Les défauts d'isolement peuvent être causés par des dommages (mécaniques, thermiques ou chimiques) des isolations ou également par l'humidité ou la pollution. À des courants > environ 250 mA (à 230 V) à un endroit, le défaut peut entraîner un risque d'incendie.

Appliqué comme relais de courant, le RCM1000V peut entre autres surveiller le courant dans le conducteur neutre. Les charges non linéaires, par exemple les alimentations à découpage des PC, les imprimantes ou les éclairages avec EGC, provoquent des harmoniques dans le conducteur neutre : même lorsque la charge est symétrique, les harmoniques peuvent entraîner une surcharge du conducteur neutre. RCM1000V détecte et signale cette surcharge.

Les moniteurs de courant résiduel détectent ces défauts dans les systèmes d'alimentation électrique largement ramifiés et émettent un signal avant que des dommages supplémentaires ne se développent. En affichant le courant résiduel, les changements furtifs peuvent également être facilement détectés et localisés en allumant et en éteignant des parties du système d'alimentation électrique.

Particulièrement utile pour la surveillance des systèmes dans lesquels aucun disjoncteur de courant de défaut ne peut ou ne doit être utilisé, car une commutation immédiate aurait des conséquences de grande envergure, telles qu'une panne des systèmes informatiques ou une interruption des processus de marchandises sensibles. Les RCM1000V ne remplacent PAS les disjoncteurs différentiels pour la protection contre les chocs électriques, mais peuvent les compléter en détectant un défaut d'isolation avant que les systèmes ne soient arrêtés.

  • Surveillance des courants résiduels
  • 2 limites pour l'alarme et le déclenchement
  • Surveillance du courant, 2 x sous-intensité ou surintensité ou fenêtres
  • Plage de mesure 0,003 … 9,999 A
  • Plage de réglage 0,010...9,999 A
  • Affichage évolutif
  • Bouton de test et test automatique toutes les 24 heures
  • Entrée pour transformateur de courant STWA3D avec surveillance du transformateur
  • Retard de démarrage pour supprimer les alarmes à la mise sous tension
  • Affichage LED lumineux à 4 chiffres pour les valeurs mesurées et la programmation
  • LED pour les alarmes, l'état des relais et unités
  • Limite, hystérésis, temporisation de commutation et temporisation de coupure programmables individuellement
  • Fonction relais (nc ou no mode) et commutation interverrouillée ou réinitialisation automatique programmables
  • Tension d'alimentation universelle CA/CC 24-240 V
  • Boîtier pour montage sur rail DIN, largeur 70 mm, hauteur de montage 55 mm
  • Accessoire : kit de montage frontal type ER4
