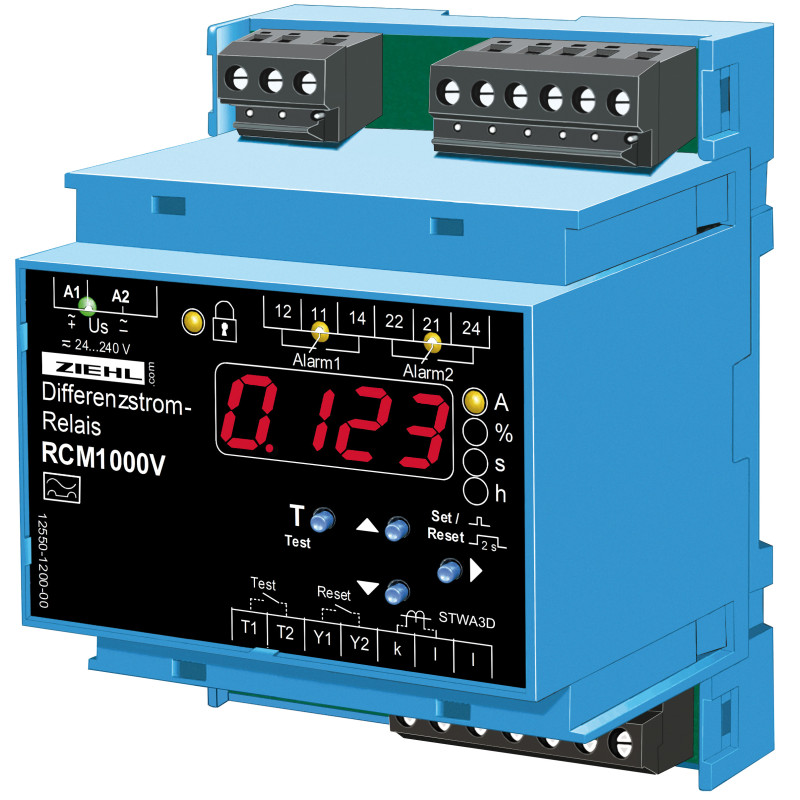

RCM1000 - Monitor de corriente residual - S225710

RCM1000V RCM100V monitorea corrientes residuales en sistemas de suministro de energía con conexión a tierra. Usado como un relé de corriente, monitorea corrientes de CA o CC pulsantes para exceder los límites superiores o inferiores. Los fallos de aislamiento pueden ser causados ​​por daños (mecánicos, térmicos o químicos) de los aislamientos o también por humedad o contaminación. En corrientes > aprox. 250 mA (a 230 V) en una ubicación, el fallo puede provocar peligro de incendio.

Aplicado como relés de corriente, el RCM1000V puede, entre otros, monitorear la corriente en el conductor neutro. Las cargas no lineales, por ejemplo, fuentes de alimentación conmutadas en PC, impresoras o luces con EGC, causan armónicos en el conductor neutro: incluso cuando la carga es simétrica, los armónicos pueden provocar una sobrecarga en el conductor neutro. RCM1000V detecta y reporta esta sobrecarga.

Los monitores de corriente residual detectan estas fallas en sistemas de suministro de energía ampliamente ramificados y emiten una señal antes de que se desarrollen daños adicionales. Al mostrar la corriente residual, también se pueden detectar y localizar fácilmente cambios sigilosos encendiendo y apagando partes del sistema de suministro de energía.

Particularmente útil en el monitoreo en sistemas en los que no se puede o se debe usar un disyuntor de corriente de falla, porque una conmutación inmediata tendría consecuencias de amplio alcance, como fallas de sistemas informáticos o interrupción de procesos de bienes sensibles. RCM1000V NO reemplaza a los interruptores automáticos de corriente de falla para protección contra descargas eléctricas, pero pueden complementarla detectando una falla en el aislamiento antes de que los sistemas tengan que apagarse.

• Monitoreo de corrientes residuales
• 2 límites para alarma y disparo
• Monitoreo de corriente, 2 x subcorriente o sobrecorriente o ventanas
• Rango de medición 0,003 … 9,999 A
• Rango de ajuste 0,010...9,999 A
• La pantalla se puede escalar
• Botón de prueba y prueba automática cada 24 horas
• Entrada para transformador de corriente STWA3D con monitoreo de transformador
• Retardo de arranque para suprimir alarmas al encender
• Pantalla LED brillante de 4 dígitos para valores medidos y programación
• LED para alarmas, estado de relés y unidades
• Límite, histéresis, retardo de conmutación y retardo de desconexión programables individualmente
• Función de relés (modo NC o NA) y conmutación con enclavamiento o reinicio automático programable
• Tensión de alimentación universal CA/CC 24-240 V
• Carcasa para montaje en carril DIN, 70 mm de ancho, altura de montaje 55 mm
• Accesorio: Kit de montaje frontal tipo ER4
