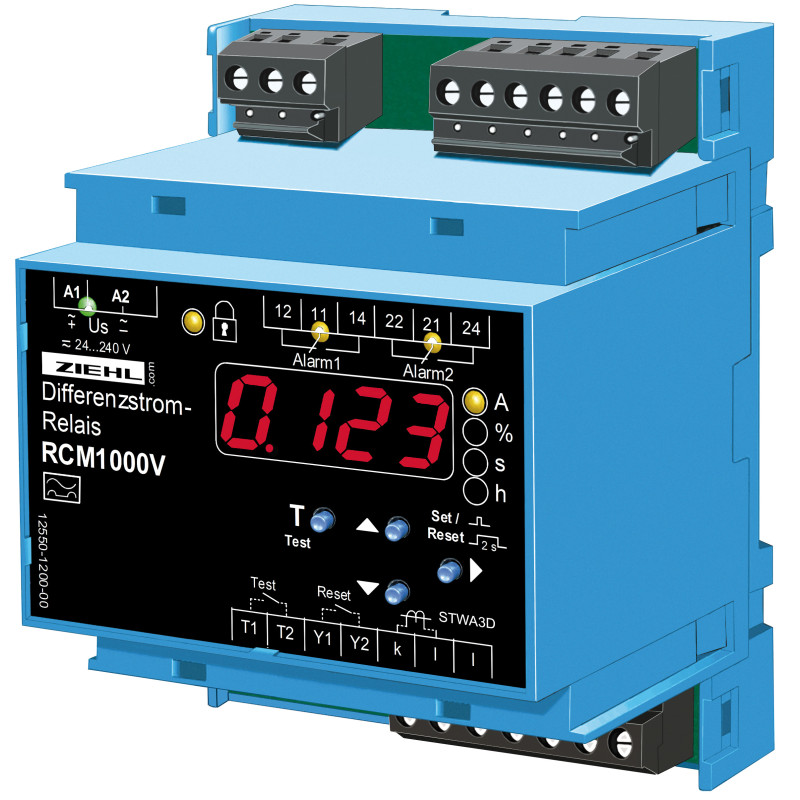

RCM1000 - Monitor prądu różnicowego - S225710

RCM1000V RCM100V monitoruje prądy różnicowe w uziemionych systemach zasilania. Używany jako przekaźnik prądowy monitoruje prąd przemienny lub pulsujący prąd stały pod kątem przekroczenia górnych lub dolnych limitów. Uszkodzenia izolacji mogą być spowodowane uszkodzeniami (mechanicznymi, termicznymi lub chemicznymi) izolacji, a także wilgocią lub zanieczyszczeniami. Przy prądach > ok. 250 mA (przy 230 V) w danym miejscu, uszkodzenie może doprowadzić do zagrożenia pożarem.

Zastosowany jako przekaźnik prądowy RCM1000V może między innymi monitorować prąd w przewodzie neutralnym. Obciążenia nieliniowe, np. przełączanie zasilaczy w komputerach, drukarkach lub lampach z EGC, powodują harmoniczne w przewodzie neutralnym: Nawet gdy obciążenie jest symetryczne, harmoniczne mogą prowadzić do przeciążenia w przewodzie neutralnym. RCM1000V wykrywa i zgłasza to przeciążenie.

Monitory prądu różnicowego wykrywają te usterki w szeroko rozgałęzionych systemach zasilania i wysyłają sygnał zanim rozwiną się dodatkowe uszkodzenia. Dzięki wyświetlaniu prądu różnicowego można łatwo wykryć i zlokalizować ukryte zmiany poprzez włączanie i wyłączanie części systemu zasilania.

Szczególnie przydatne do monitorowania w systemach, w których nie można lub nie należy stosować wyłącznika różnicowoprądowego, ponieważ natychmiastowe przełączenie miałoby dalej idące konsekwencje, takie jak awaria systemów komputerowych lub przerwanie procesów związanych z wrażliwymi towarami. RCM1000V NIE zastępują wyłączników różnicowoprądowych w celu ochrony przed porażeniem prądem, ale mogą je uzupełniać, wykrywając uszkodzenie izolacji przed koniecznością wyłączenia systemów.

• Monitorowanie prądów różnicowych
• 2 limity alarmu i wyzwolenia
• Monitorowanie prądu, 2 x podprądowe lub nadprądowe lub okna
• Zakres pomiarowy 0,003 … 9,999 A
• Zakres ustawień 0,010...9,999 A
• Wyświetlacz można skalować
• Przycisk testowy i automatyczny test co 24 godziny
• Wejście dla przekładnika prądowego STWA3D z monitorowaniem przekładnika
• Opóźnienie uruchomienia w celu stłumienia alarmów podczas włączania
• 4-cyfrowy jasny wyświetlacz LED dla wartości mierzonych i programowania
• Diody LED dla alarmów, stanu przekaźników i jednostki
• Ogranicznik, histereza, opóźnienie przełączania i opóźnienie wyłączania programowalne indywidualnie
• Funkcja przekaźników (tryb NC lub no) i przełączanie z blokadą lub programowalny autoreset
• Uniwersalne napięcie zasilania AC/DC 24-240 V
• Obudowa do montażu na szynie DIN, szerokość 70 mm, wysokość montażu 55 mm
• Akcesoria: Zestaw do montażu przedniego typu ER4
