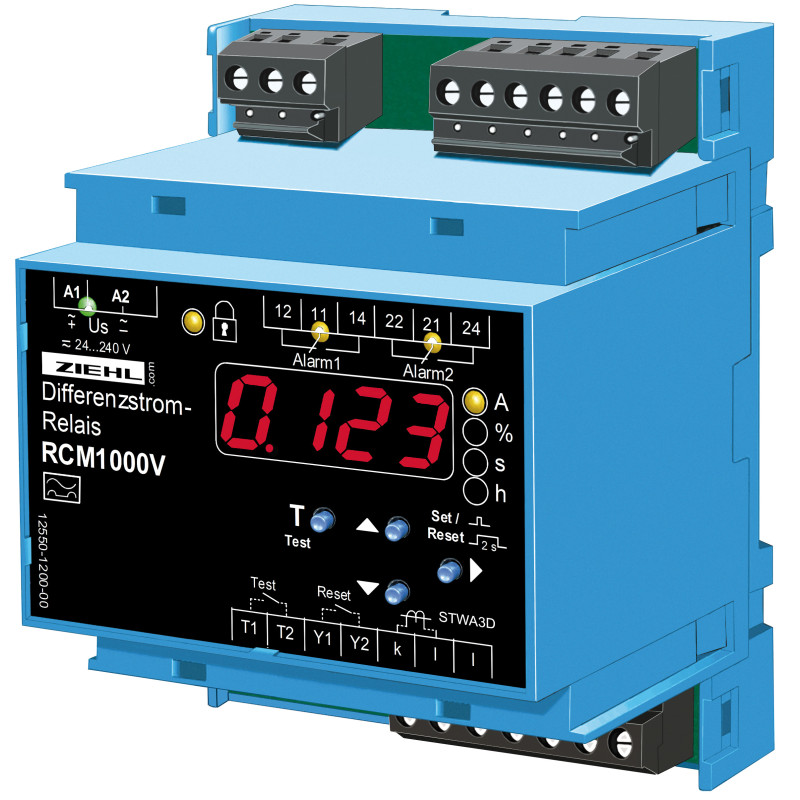

RCM1000 - Монитор на остатъчен ток - S225710

RCM1000V RCM100V следи остатъчните токове в заземени захранващи системи. Използвано като реле за ток, то следи AC- или пулсиращи DC токове за превишаване на горни или долни граници. Повредите в изолацията могат да бъдат причинени от повреди (механични, термични или химически) на изолациите или също от влажност или замърсяване. При токове > ап. 250 mA (при 230 V) на място, повредата може да доведе до опасност от пожар.

Приложени като токови релета RCM1000V могат, наред с другото, да следят тока в неутралния проводник. Нелинейни натоварвания, напр. импулсни захранвания в компютър, принтери или светлини с EGC, причиняват хармоници в неутралния проводник: Дори когато товарът е симетричен, хармониците могат да доведат до претоварване в неутралния проводник. RCM1000V открива и отчита това претоварване.

Мониторите за остатъчен ток откриват тези неизправности в широко разклонени захранващи системи и подават сигнал преди да се развие допълнителна повреда. Чрез показване на остатъчния ток също могат лесно да бъдат открити и локализирани скрити промени чрез включване и изключване на части от захранващата система.

Особено полезно при наблюдение в системи, в които не може или не трябва да се използва прекъсвач на тока на повреда, тъй като незабавното превключване би имало широкообхватни последици, като повреда на компютърни системи или прекъсване на процеси на чувствителни стоки. RCM1000V НЕ заместват прекъсвачи на тока на повреда за защита от токов удар, но могат да я допълнят, като открият повреда в изолацията, преди системите да трябва да бъдат изключени.

• Мониторинг на остатъчни токове
• 2 ограничения за аларма и изключване
• Мониторинг на ток, 2 x недостатъчен или свръхток или прозорци
• Обхват на измерване 0,003 … 9,999 A
• Обхват на настройка 0,010...9,999 A
• Дисплейът може да се мащабира
• Бутон за тестване и автоматичен тест на всеки 24 часа
• Вход за токов трансформатор STWA3D с наблюдение на трансформатора
• Забавяне при стартиране за потискане аларми при включване
• 4-цифрен ярък LED-дисплей за измерени стойности и програмиране
• Светодиоди за аларми, състояние на релета и модули
• Ограничение, хистерезис, закъснение при превключване и закъснение при изключване индивидуално програмируеми
• Функция на релетата (NC-, или без режим) и блокирано превключване или автоматично нулиране програмируем
• Универсално захранващо напрежение AC/DC 24-240 V
• Корпус за монтаж на DIN-шина, ширина 70 mm, височина на монтаж 55 mm
• Аксесоар: Комплект за преден монтаж тип ER4
