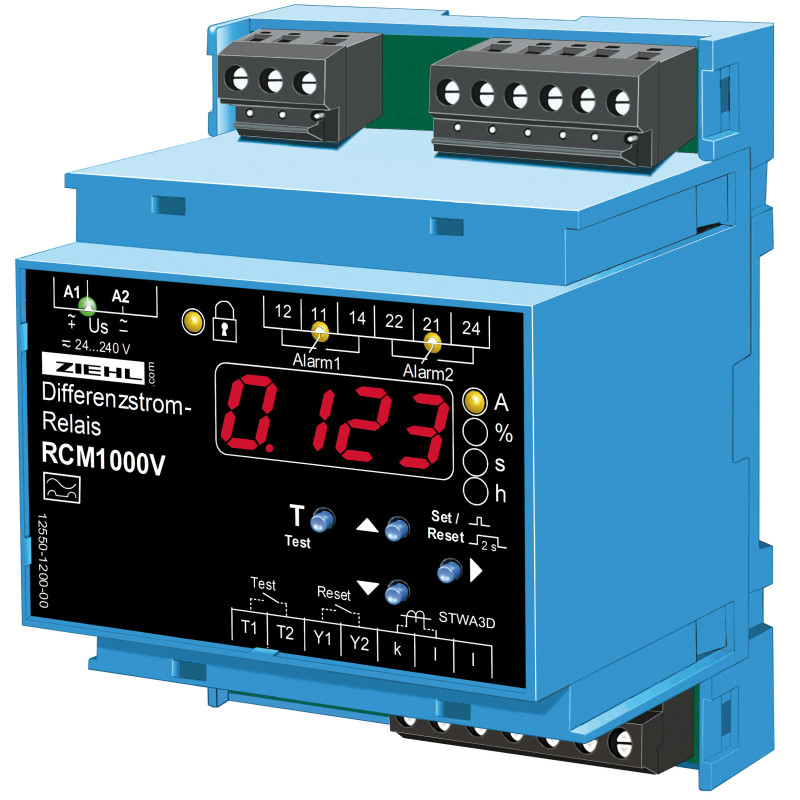

RCM1000 - Монітор залишкового струму - S225710

RCM1000V RCM100V контролює залишкові струми в заземлених системах живлення. Використовується як реле струму воно відстежує перевищення верхньої чи нижньої межі змінного або пульсуючого постійного струму. Несправності ізоляції можуть бути спричинені пошкодженням (механічними, термічними чи хімічними) ізоляції або також вологістю чи забрудненням. У поточному > додаток 250 мА (при 230 В) у місці, несправність може призвести до небезпеки пожежі.

Застосовані як реле струму RCM1000V можуть серед іншого контролювати струм у нейтральному провіднику. Нелінійні навантаження, напр. Імпульсні джерела живлення в ПК, принтери або освітлювальні прилади з EGC викликають гармоніки в нейтральному провіднику: навіть якщо навантаження є симетричним, гармоніки можуть призвести до перевантаження в нейтральному провіднику. RCM1000V виявляє це перевантаження та повідомляє про це.

Монітори залишкового струму виявляють ці несправності в розгалужених системах електроживлення та подають сигнал до появи додаткових пошкоджень. Завдяки відображенню залишкового струму також можна легко виявити та локалізувати приховані зміни, вмикаючи та вимикаючи частини системи електропостачання.

Особливо корисно для моніторингу в системах, у яких не можна або не потрібно використовувати автоматичний вимикач струму пошкодження, оскільки негайне перемикання призведе до різноманітних наслідків, таких як поломка комп’ютерних систем або переривання процесів обробки чутливих товарів. RCM1000V НЕ замінюють автоматичні вимикачі струму пошкодження для захисту від ураження електричним струмом, але вони можуть доповнювати це, виявляючи несправність в ізоляції до того, як системи потрібно буде вимкнути.

• Моніторинг залишкових струмів
• 2 обмеження для тривоги та відключення
• Моніторинг струму, 2 х мінімального або надтокового струму або вікна
• Діапазон вимірювання 0,003 … 9,999 A
• Діапазон налаштувань 0,010...9,999 A
• Дисплей можна масштабувати
• Кнопка перевірки та автоматичний тест кожні 24 години
• Вхід для трансформатора струму STWA3D із моніторингом трансформатора
• Затримка запуску для придушення тривоги під час увімкнення
• 4-значний яскравий світлодіодний дисплей для виміряних значень та програмування
• Світлодіоди для тривог, стану реле та блоків
• Обмеження, гістерезис, затримка перемикання та затримка вимкнення програмуються індивідуально
• Функція реле (NC- або No-mode) і блоковане перемикання або автоматичне скидання програмований
• Універсальна напруга живлення AC/DC 24-240 В
• Корпус для монтажу на DIN-рейку, ширина 70 мм, висота монтажу 55 мм
• Аксесуар: Набір для переднього монтажу типу ER4
