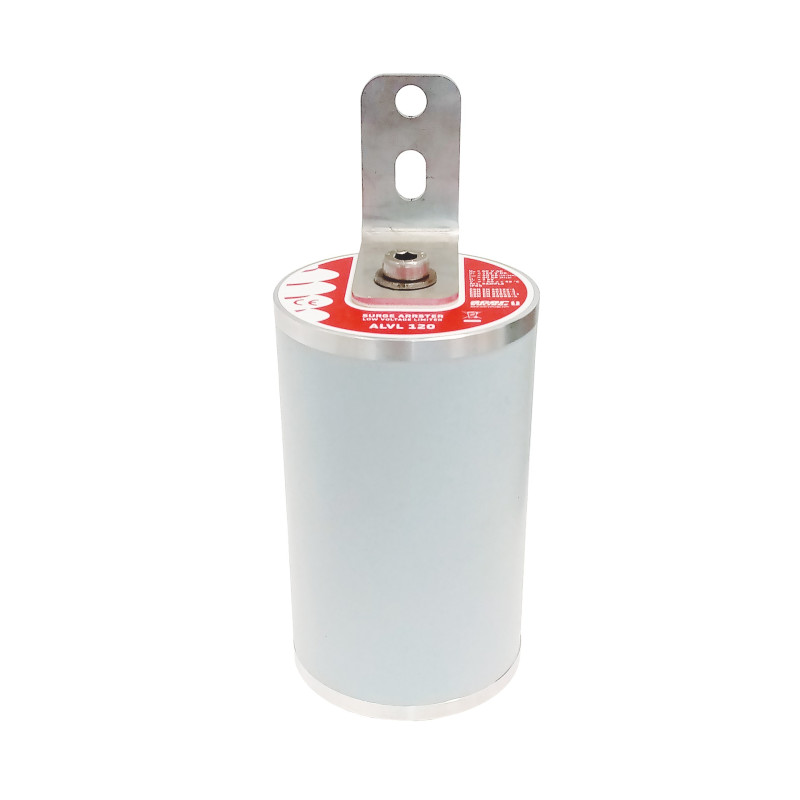

ALVL 120 - Ограничител на ниско напрежение - 50806

ALVL 60 и ALVL 120 са автоматични нисковолтови VLD отводители за пренапрежение, клас 2.2 (двупосочни); тип VLD-O+F, предназначени за защита на нормално непроводящи структурни части в DC или AC тягови електрозахранващи мрежи. Те се използват за ефективна защита на лица, които могат да влязат в контакт с тези части по време на удар от мълния или в случай на повреда в тягова електропроводна линия. В случай на повреда, произтичаща от връзка между жива част от тяговата електрозахранваща мрежа и проводима част, случайно свързана към обратната линия, отводникът предпазва от недопустимо допирно напрежение, като провежда и прекъсва захранването. В съответствие с ČSN EN 50122-1 издание 2: 2011, този тип отводител се препоръчва предимно за връзка между защитената част и обратната линия на тягова линия или в зоната на пантограф (токоприемник), който може да е в контакт с проводник или повреден токоприемник. Може да се използва и върху носещи конструкции на мачти, които могат да бъдат под напрежение след повреда на изолацията. Ако възникне пренапрежение (ms до h), тиристорите се активират, ограничавайки напрежението на допир. Когато пренапрежението изчезне, тиристорите прекъсват тока и възстановяват първоначалното състояние. ALVL (арендарният отводител) се състои от MOV (вариантни променливотокови регулатори), високопроизводителни тиристори и електронни компоненти (схема за закъснение), които активират и двата високопроизводителни тиристори след приблизително 1 ms. Активирането се причинява от спад на напрежението върху варистора. В зависимост от полярността на варистора, съответният тиристор се активира, абсорбирайки тока, протичащ преди това през активирания варистор. Отводникът е проектиран да отвежда високи температури, генерирани вътре в устройството, към алуминиевата конструкция. ALVL отводниците не изискват поддръжка, имат високо изолационно съпротивление (kΩ) и предлагат отлична защита. Външният корпус е изработен от силиконов каучук, който се характеризира с отлична устойчивост на повърхностни токове на утечка и електрически дъги. Той е хидрофобен и има отлична устойчивост на атмосферни условия, замърсяване и UV лъчение, а също така е устойчив на грубо боравене и механични повреди.
