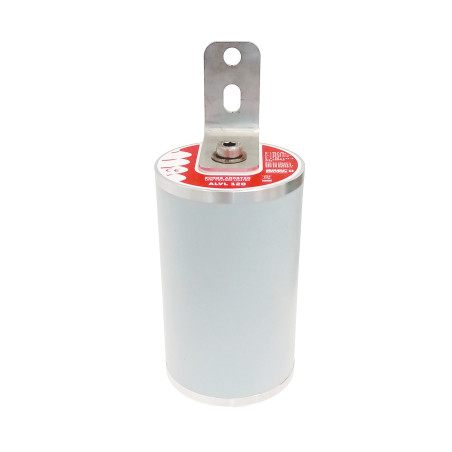

ALVL 120 - Omezovač nízkého napětí - 50806

ALVL 60 a ALVL 120 jsou automatické nízkonapěťové svodiče přepětí VLD třídy 2.2 (obousměrné); typ VLD-O+F, určené k ochraně normálně nevodivých konstrukčních částí v stejnosměrných nebo střídavých trakčních napájecích sítích. Používají se k účinné ochraně osob, které mohou přijít do styku s těmito částmi při úderu blesku nebo v případě poruchy trakčního vedení. V případě poruchy vzniklé v důsledku spojení mezi živou částí trakční napájecí sítě a vodivou částí náhodně připojenou k zpětnému vedení chrání svodič před nepřípustným dotykovým napětím vedením a odpojením napájení. V souladu s ČSN EN 50122-1 ed. 2: 2011 se tento typ svodiče doporučuje především pro spojení mezi chráněnou částí a zpětným vedením trakčního vedení nebo v oblasti pantografu (sběrače proudu), který může být v kontaktu s vodičem nebo poškozeným sběračem proudu. Lze jej použít i na nosných konstrukcích stožárů, které mohou být pod napětím po poruše izolace. Pokud dojde k přepětí (ms až h), tyristory se aktivují, čímž se omezí dotykové napětí. Když přepětí zmizí, tyristory přeruší tok proudu a obnoví původní stav. Svodič ALVL se skládá z varistorů (MOV), vysoce výkonných tyristorů a elektronických součástek (zpožďovací obvod), které aktivují oba vysoce výkonné tyristory přibližně po 1 ms. Aktivace je způsobena poklesem napětí na varistoru. Podle polarity varistoru se aktivuje odpovídající tyristor, který absorbuje proud dříve protékající aktivovaným varistorem. Svodič je navržen tak, aby odváděl vysoké teploty generované uvnitř zařízení do hliníkové konstrukce. Svodiče ALVL nevyžadují údržbu, mají vysoký izolační odpor (kΩ) a nabízejí vynikající ochranu. Vnější plášť je vyroben ze silikonové pryže, která se vyznačuje vynikající odolností vůči povrchovým svodovým proudům a elektrickým obloukům. Je hydrofobní a má vynikající odolnost vůči povětrnostním podmínkám, znečištění a UV záření a je také odolný vůči hrubému zacházení a mechanickému poškození.
