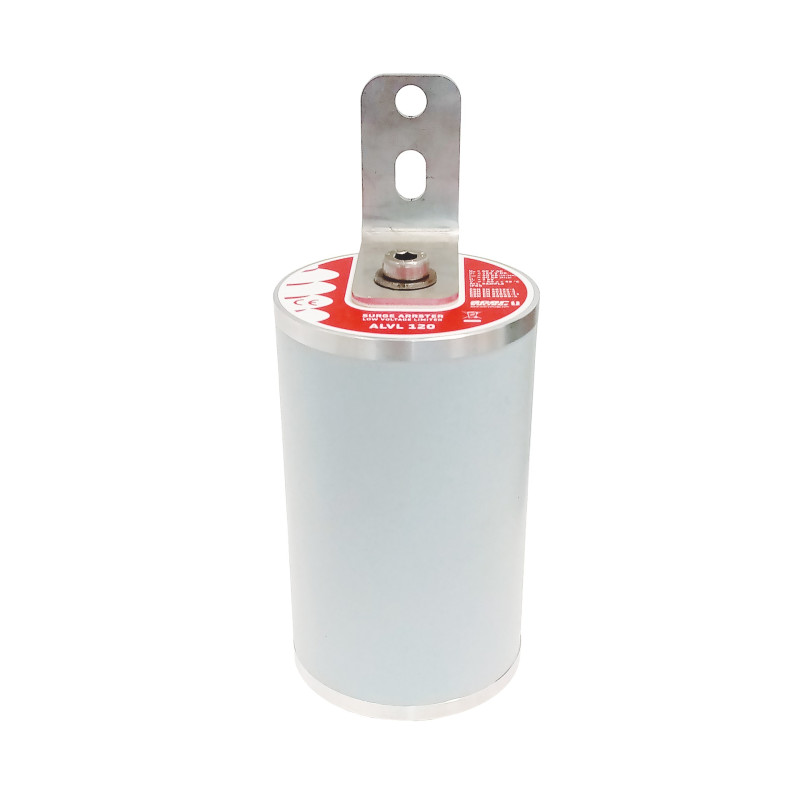

ALVL 120 - Limitador de bajo voltaje - 50806

Los ALVL 60 y ALVL 120 son descargadores automáticos de sobretensiones VLD de baja tensión, clase 2.2 (bidireccionales); tipo VLD-O+F, diseñados para proteger componentes estructurales normalmente no conductores en redes de suministro de energía de tracción de CC o CA. Se utilizan para proteger eficazmente a las personas que puedan entrar en contacto con estos componentes durante la caída de un rayo o en caso de fallo de la línea de tracción. En caso de fallo resultante de la conexión entre una parte activa de la red de suministro de energía de tracción y una parte conductora conectada accidentalmente a la línea de retorno, el descargador protege contra una tensión de contacto inadmisible conduciendo y desconectando la fuente de alimentación. De acuerdo con la norma ČSN EN 50122-1 ed. 2: 2011, este tipo de descargador se recomienda principalmente para la conexión entre la parte protegida y la línea de retorno de una línea de tracción o en la zona de un pantógrafo (colector de corriente), que pueda estar en contacto con un conductor o un colector de corriente dañado. También se puede utilizar en estructuras de soporte de mástiles, que pueden estar bajo tensión tras un fallo de aislamiento. Si se produce una sobretensión (ms a h), los tiristores se activan, limitando la tensión de contacto. Al desaparecer la sobretensión, los tiristores interrumpen el flujo de corriente y restablecen el estado original. El descargador de voltaje de baja tensión (ALVL) consta de MOV, tiristores de alto rendimiento y componentes electrónicos (circuito de retardo) que activan ambos tiristores de alto rendimiento tras aproximadamente 1 ms. La activación se produce por una caída de tensión en el varistor. Según la polaridad del varistor, el tiristor correspondiente se activa, absorbiendo la corriente que circulaba previamente por él. El descargador está diseñado para conducir las altas temperaturas generadas en su interior a la estructura de aluminio. Los descargadores ALVL no requieren mantenimiento, tienen una alta resistencia de aislamiento (kΩ) y ofrecen una excelente protección. La carcasa exterior está fabricada en caucho de silicona, que se caracteriza por su excelente resistencia a las corrientes de fuga superficiales y a los arcos eléctricos. Es hidrófobo y tiene una excelente resistencia a las condiciones climáticas, la contaminación y la radiación UV, y también es resistente al manejo brusco y al daño mecánico.
