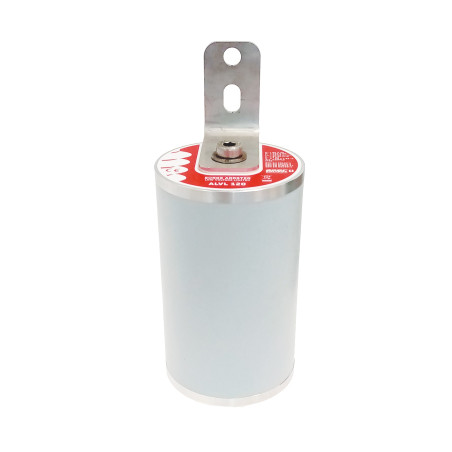

ALVL 120 - Ограничивач ниског напона - 50806

ALVL 60 и ALVL 120 су аутоматски нисконапонски VLD одводници пренапона, класе 2.2 (двосмерни); типа VLD-O+F, дизајнирани за заштиту нормално непроводљивих структурних делова у једносмерним или наизменичним мрежама за напајање вуче. Користе се за ефикасну заштиту особа које могу доћи у контакт са овим деловима током удара грома или у случају квара вучне мреже. У случају квара насталог услед везе између дела мреже за напајање вуче под напоном и проводног дела случајно повезаног са повратним водoм, одводник штити од недозвољеног напона додира провођењем и искључењем напајања. У складу са ČSN EN 50122-1 изд. 2: 2011, овај тип одводника се првенствено препоручује за везу између заштићеног дела и повратног вода вучне мреже или у подручју пантографа (одводника струје), који може бити у контакту са проводником или оштећеним одводником струје. Такође се може користити на носећим конструкцијама јарбола, који могу бити под напоном након квара изолације. Уколико дође до пренапона (ms до h), тиристори се активирају, ограничавајући напон додира. Када пренапон нестане, тиристори прекидају проток струје и враћају се у првобитно стање. ALVL одводници се састоје од MOV-ова, високоперформансних тиристора и електронских компоненти (коло кашњења) које активирају оба високоперформансна тиристора након приближно 1 ms. Активацију изазива пад напона на варистору. У складу са поларитетом варистора, активира се одговарајући тиристор, апсорбујући струју која је претходно текла кроз активирани варистор. Одводник је дизајниран да проводи високе температуре генерисане унутар уређаја до алуминијумске структуре. ALVL одводници не захтевају одржавање, имају висок отпор изолације (kΩ) и пружају одличну заштиту. Спољно кућиште је направљено од силиконске гуме, која се карактерише одличном отпорношћу на површинске струје цурења и електричне лукове. Хидрофобно је и има одличну отпорност на временске услове, загађење и УВ зрачење, а такође је отпорно на грубо руковање и механичка оштећења.
