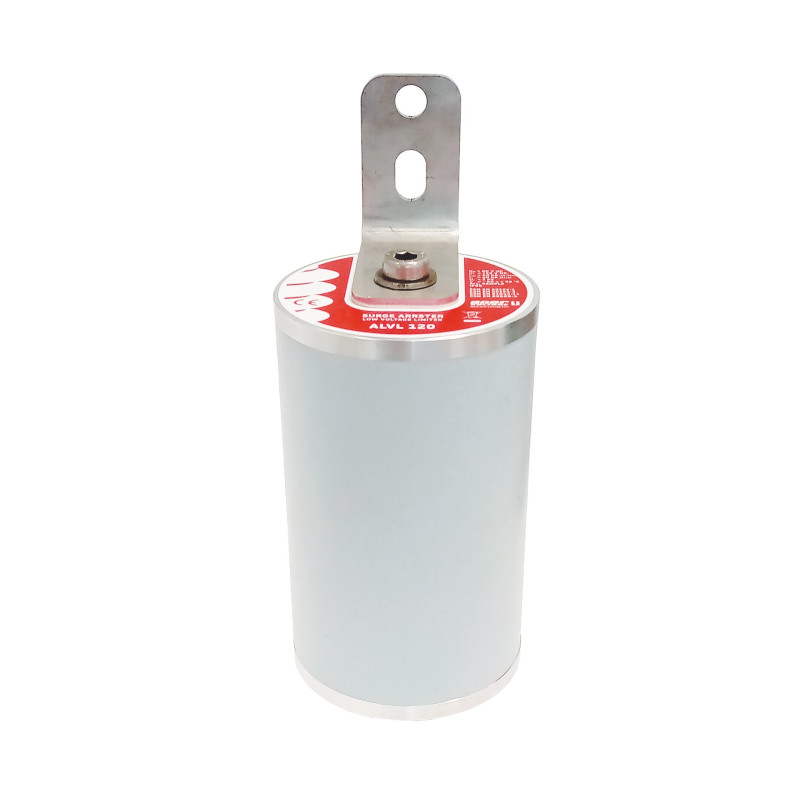

ALVL 120 - Limitator de joasă tensiune - 50806

ALVL 60 și ALVL 120 sunt descărcătoare automate de joasă tensiune VLD, clasa 2.2 (bidirecționale); tip VLD-O+F, concepute pentru a proteja părțile structurale în mod normal neconductoare din rețelele de alimentare cu energie electrică de tracțiune în curent continuu sau alternativ. Acestea sunt utilizate pentru a proteja eficient persoanele care pot intra în contact cu aceste părți în timpul unui trăsnet sau în cazul unei defecțiuni a liniei electrice de tracțiune. În cazul unei defecțiuni rezultate din conexiunea dintre o parte sub tensiune a rețelei de alimentare cu energie electrică de tracțiune și o parte conductivă conectată accidental la linia de retur, descărcătorul protejează împotriva tensiunii de atingere inadmisibile prin conducerea și deconectarea alimentării cu energie. În conformitate cu ČSN EN 50122-1 ed. 2: 2011, acest tip de descărcător este recomandat în principal pentru conexiunea dintre partea protejată și linia de retur a unei linii de tracțiune sau în zona unui pantograf (colector de curent), care poate fi în contact cu un conductor sau un colector de curent deteriorat. De asemenea, poate fi utilizat pe structurile de susținere ale catargelor, care pot fi sub tensiune în urma unei defecțiuni a izolației. Dacă apare o supratensiune (ms până la h), tiristoarele se activează, limitând tensiunea de atingere. Când supratensiunea dispare, tiristoarele întrerup fluxul de curent și restabilesc starea inițială. Descărcătorul ALVL este format din MOV-uri, tiristoare de înaltă performanță și componente electronice (circuit de întârziere) care activează ambele tiristoare de înaltă performanță după aproximativ 1 ms. Activarea este cauzată de o cădere de tensiune pe varistor. În funcție de polaritatea varistorului, tiristorul corespunzător este activat, absorbind curentul care curge anterior prin varistorul activat. Descărcătorul este conceput pentru a conduce temperaturile ridicate generate în interiorul dispozitivului către structura de aluminiu. Descărcătoarele ALVL nu necesită întreținere, au o rezistență ridicată la izolație (kΩ) și oferă o protecție excelentă. Carcasa exterioară este fabricată din cauciuc siliconic, care se caracterizează printr-o rezistență excelentă la curenții de scurgere de suprafață și la arcuri electrice. Este hidrofobă și are o rezistență excelentă la condițiile meteorologice, poluare și radiații UV, fiind, de asemenea, rezistentă la manipulare brutală și deteriorări mecanice.
