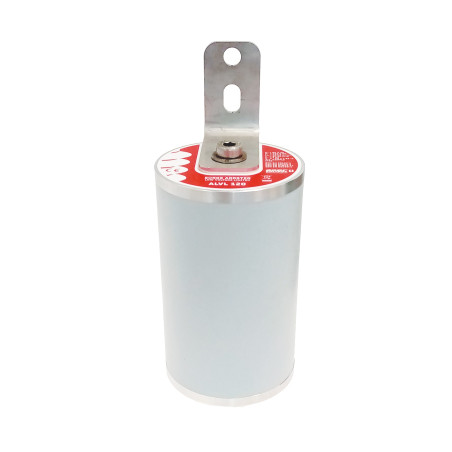

ALVL 120 - Обмежувач низької напруги - 50806

ALVL 60 та ALVL 120 – це автоматичні низьковольтні розрядники перенапруги VLD класу 2.2 (двонаправлені); типу VLD-O+F, призначені для захисту нормально непровідних конструктивних частин у тягових мережах живлення постійного або змінного струму. Вони використовуються для ефективного захисту осіб, які можуть контактувати з цими частинами під час удару блискавки або у разі пошкодження тягової лінії електропередачі. У разі несправності, що виникла внаслідок з'єднання між струмопровідною частиною тягової мережі електропередачі та струмопровідною частиною, випадково підключеною до зворотної лінії, розрядник захищає від недопустимої напруги дотику, проводячи та відключаючи живлення. Відповідно до ČSN EN 50122-1 видання 2: 2011, цей тип розрядника рекомендується в першу чергу для з'єднання між захищеною частиною та зворотною лінією тягової лінії або в зоні пантографа (струмоприймача), який може контактувати з провідником або пошкодженим струмоприймачем. Його також можна використовувати на опорних конструкціях щогл, які можуть бути під напругою після пошкодження ізоляції. Якщо виникає перенапруга (від мс до год), тиристори активуються, обмежуючи напругу дотику. Коли перенапруга зникає, тиристори переривають потік струму та відновлюють початковий стан. Розрядник ALVL складається з варисторів (MOV), високопродуктивних тиристорів та електронних компонентів (схема затримки), які активують обидва високопродуктивні тиристори приблизно через 1 мс. Активація викликається падінням напруги на варисторі. Відповідно до полярності варистора, відповідний тиристор активується, поглинаючи струм, що раніше протікав через активований варистор. Розрядник призначений для відведення високих температур, що генеруються всередині пристрою, до алюмінієвої конструкції. Розрядники ALVL не потребують обслуговування, мають високий опір ізоляції (кОм) та забезпечують чудовий захист. Зовнішній корпус виготовлений із силіконової гуми, яка характеризується відмінною стійкістю до струмів поверхневого витоку та електричних дуг. Він гідрофобний та має відмінну стійкість до погодних умов, забруднення та ультрафіолетового випромінювання, а також стійкий до необережного поводження та механічних пошкоджень.
