Производител: PEM

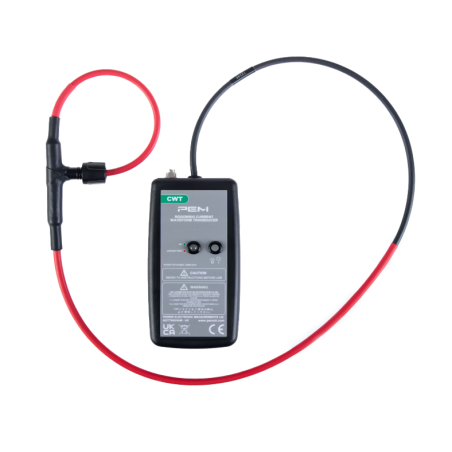

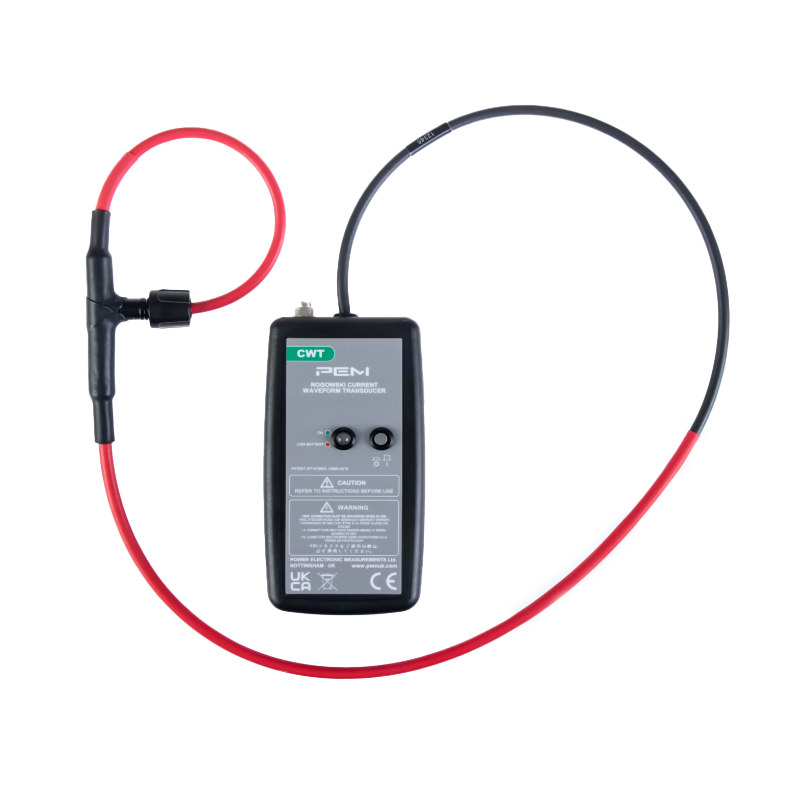

CWT LF серия

Серията CWT LF е предназначена за измерване на променливи токове в диапазона от няколкостотин милиампера до няколкостотин килоампера и честоти от десети от херц до няколко мегахерца. Серията LF се отличава с намотка, оптимизирана за измервания на ниски честоти. Типични приложения за намотките на Роговски CWT включват измерване и запис на формата на вълната на токовете на полупроводникови превключватели, синусоидални сигнали с по-висока честота, импулсни и други, характеризиращи се с голяма променливост.

Ключови характеристики

Предвидима фазова характеристика
Предсказуем фазов отговор от <1 Hz до >100 kHz.		 Номинални токове
Номинални токове от 300 A до 300 kA (пикови стойности).

Широка честотна лента
Моделите покриват диапазон от 0,008 Hz до 1 MHz.

 Изолирана намотка
Изолация на намотката: 10 kV (пикова стойност)
Възможност за избор на дължина на кабела
Предлагат се по-дълги кабели от стандартните 1 м, 2,5 м и 4 м – по заявка.		 Дължина на намотката по поръчка
По заявка се предлагат намотки с дължина, по-голяма от стандартните 300 мм, 500 мм, 700 мм и 1000 мм.


Приложения

  • Измервания на мрежова честота 50/60 Hz и по-високи хармоници
  • Измерване на големи токове при много ниски честоти, като токове на повреда на двигатели/генератори или токове на късо съединение.
    Без влошаване на точността при ниски честоти в сравнение с токови трансформатори.
  • Импулсни токове и измервания на импулсна мощност с по-дълга продължителност на импулса.
  • Измерване на малки променливи токове в присъствието на големи постоянни токове (напр. наблюдение на пулсации на кондензатора).
  • Измерване на токове в труднодостъпни проводници, като плътно разположени шини.


Отговаря на стандартите

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технически параметри

Изход ±6V за пиковата стойност на тока макс. за R>100kΩ (препоръчителен вход на осцилоскоп R=1MΩ)
Точност Калибрирано до ±0,2% от показанието, когато проводникът е центриран в контура на намотката на Роговски. Позиция на проводника в намотката (за проводник с диаметър 10 мм) – обикновено ±1% от показанието.
Линейност до амплитуда на тока ±0,05% от отчитането
DC отместване Максимум ±3mV за T=25°C
Температура Намотка и кабел: -20…100°C, интегратор: 0…40°C
Напрежение на намотката 10kV пикова стойност - безопасно пиково напрежение спрямо земя, определено въз основа на тест 15kVrms, 50Hz, 60s.
Обиколка на намотката 500, 700, 1000 мм – по заявка са възможни по-големи размери
Захранване B - стандартно: 4 x AA 1.5V алкални батерии, типично време на работа 25 часа R – акумулаторни: 4x AA 1.2 NiMH батерии, типичен живот 10 часа, възможност за външно зареждане
Изход BNC



Модел Чувствителност (mV/A) Макс. ток (A) Максимален шум (mVp-p) Спад* (%/мс) LF честотна лента (-3dB)(Hz) Максимален ток на нарастване di/dt (kA/μs) Честотна лента (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1
