Hersteller: PEM

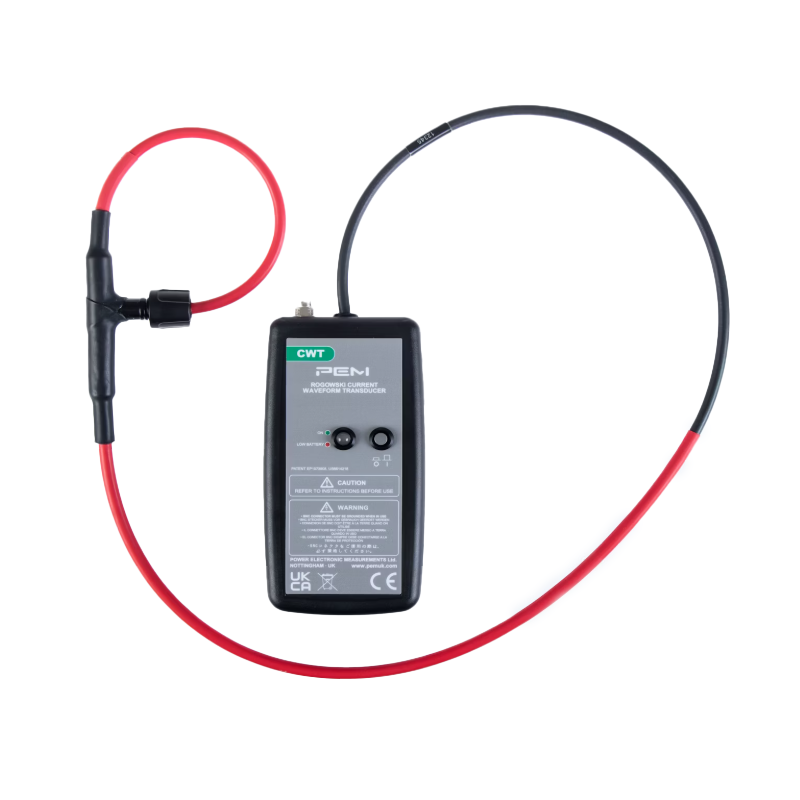

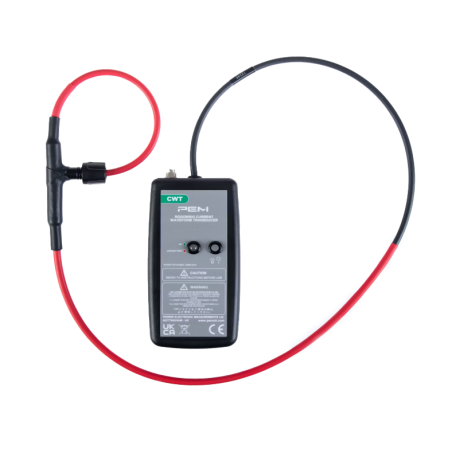

Cwt lf serie.

Die CWT LF Serie ist für die Messung von Wechselströmen im Bereich von mehreren hundert Milliampere bis zu mehreren hundert Kiloampere und Frequenzen von Zehntel Hz bis zu mehreren MHz ausgelegt. Die LF-Serie zeichnet sich durch eine für Niederfrequenzmessungen optimierte Spule aus. Typische Anwendungen für CWT Rogowski-Spulen sind die Messung und Aufzeichnung der Wellenform von Halbleiterschalterströmen, höherfrequente Sinussignale, Impulssignale und andere, die sich durch eine hohe Variabilität auszeichnen.

Hauptmerkmale

Vorhersehbare Phasencharakteristik
Vorhersehbares Phasenverhalten von <1 Hz bis >100 kHz.
Nennströme
Nennströme von 300 A bis 300 kA (Spitzenwerte).

Breite Bandbreite
Modelle decken einen Bereich von 0,008 Hz bis 1 MHz ab.

Isolierte Spule
Spulenisolierung: 10 kV (Spitzenwert)
Wählbare Kabellänge
Längere Kabel als die Standardlängen 1 m, 2,5 m und 4 m sind auf Anfrage erhältlich.
Kundenspezifische Spulenlänge
Auf Anfrage sind Spulen mit einer Länge erhältlich, die über die Standardlängen von 300 mm, 500 mm, 700 mm und 1000 mm hinausgeht.


Anwendungen

  • Messungen der Netzfrequenz 50/60 Hz und höherer Harmonischer
  • Messung großer Ströme bei sehr niedrigen Frequenzen, wie z.B. Motor-/Generatorfehlerströme oder Kurzschlussströme.
    Keine Genauigkeitsverschlechterung bei niedrigen Frequenzen im Vergleich zu Stromwandlern.
  • Impulsströme und Impulsleistungsmessungen mit längerer Impulsdauer.
  • Messung kleiner Wechselströme bei Vorhandensein großer Gleichströme (z.B. Überwachung der Kondensatorwelligkeit).
  • Messung von Strömen in schwer zugänglichen Leitern, wie z.B. dicht angeordneten Stromschienen.


Erfüllt Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technische Parameter

Ausgang ±6V für den Spitzenstrom max. für R>100kΩ (empfohlener Oszilloskopeingang R=1MΩ)
Genauigkeit Kalibriert auf ±0,2% des Messwerts, wenn der Leiter in der Rogowski-Spulenschleife zentriert ist. Leiterposition in der Spule (für einen Leiter mit 10 mm Durchmesser) – typischerweise ±1% des Messwerts.
Linearität bis zur Stromamplitude ±0,05% des Messwerts
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -20…100°C, Integrator: 0…40°C
Spulenspannung 10kV Spitzenwert - sichere Spitzenspannung gegen Erde, bestimmt basierend auf 15kVrms, 50Hz, 60s Test.
Spulenumfang 500, 700, 1000 mm – auf Anfrage sind größere Größen möglich
Stromversorgung B - Standard: 4 x AA 1.5V Alkalibatterien, typische Betriebszeit 25h R – wiederaufladbar: 4x AA 1.2 NiMH Batterien, typische Lebensdauer 10h, externe Aufladung möglich
Ausgang BNC



Modell Empfindlichkeit (mV/A) Max. Strom (A) Maximales Rauschen (mVss) Durchhang* (%/ms) LF Bandbreite (-3dB)(Hz) Maximaler Stromanstieg di/dt (kA/μs) Bandbreite (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1
