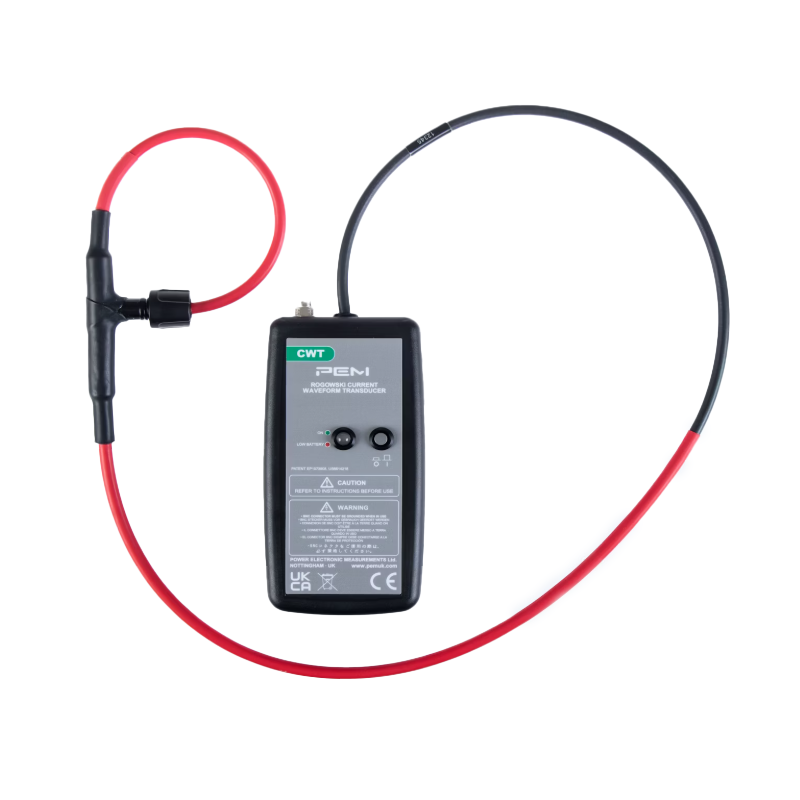

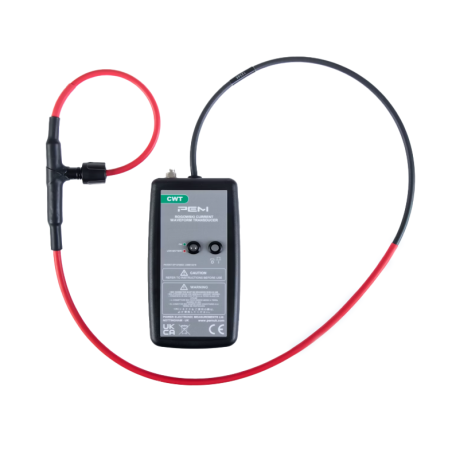

Serie CWT LF

La serie CWT LF está diseñada para la medición de corrientes alternas en un rango de varios cientos de miliamperios a varios cientos de kiloamperios y frecuencias desde décimas de Hz hasta varios MHz. La serie LF se caracteriza por una bobina optimizada para mediciones de baja frecuencia. Las aplicaciones típicas de las bobinas Rogowski CWT incluyen la medición y el registro de la forma de onda de las corrientes de los interruptores semiconductores, señales sinusoidales de mayor frecuencia, pulsos y otras caracterizadas por una gran variabilidad.

Características clave

Características de fase predecibles
Respuesta de fase predecible de <1 Hz a >100 kHz.		 Corrientes nominales
Corrientes nominales de 300 A a 300 kA (valores pico).

Amplio ancho de banda
Los modelos cubren un rango de 0,008 Hz a 1 MHz.

 Bobina aislada
Aislamiento de la bobina: 10 kV (valor pico)
Posibilidad de elegir la longitud del cable
Se encuentran disponibles cables más largos que los estándares de 1 m, 2,5 m y 4 m – bajo pedido.		 Longitud de bobina a medida
Bajo pedido, se encuentran disponibles bobinas con una longitud superior a los estándares de 300 mm, 500 mm, 700 mm y 1000 mm.


Aplicaciones

  • Mediciones de frecuencia de red 50/60 Hz y armónicos superiores
  • Medición de grandes corrientes a frecuencias muy bajas, como corrientes de falla de motores/generadores o corrientes de cortocircuito.
    Sin degradación de la precisión a bajas frecuencias en comparación con los transformadores de corriente.
  • Corrientes pulsadas y mediciones de potencia pulsada con una duración de pulso más larga.
  • Medición de pequeñas corrientes AC en presencia de grandes corrientes DC (por ejemplo, monitoreo de la ondulación del condensador).
  • Medición de corrientes en conductores de difícil acceso, como barras colectoras densamente dispuestas.


Cumple con las normas

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parámetros técnicos

Salida ±6V para el valor de pico de corriente máx. para R>100kΩ (entrada de osciloscopio recomendada R=1MΩ)
Precisión Calibrado a ±0,2% de la indicación cuando el conductor está centrado en el bucle de la bobina Rogowski. Posición del conductor en la bobina (para un conductor de 10 mm de diámetro) – típicamente ±1% de la indicación.
Linealidad hasta la amplitud de corriente ±0,05% de la lectura
Desplazamiento DC Máximo ±3mV para T=25°C
Temperatura Bobina y cable: -20…100°C, integrador: 0…40°C
Voltaje de la bobina 10kV valor pico - voltaje pico seguro a tierra determinado en base a la prueba de 15kVrms, 50Hz, 60s.
Circunferencia de la bobina 500, 700, 1000 mm – tamaños más grandes disponibles bajo pedido
Fuente de alimentación B - estándar: 4 pilas alcalinas AA de 1,5V, tiempo de funcionamiento típico 25h R – recargable: 4 pilas AA de 1,2V NiMH, vida útil típica 10h, posibilidad de carga externa
Salida BNC



Modelo Sensibilidad (mV/A) Corriente máx (A) Ruido máximo (mVp-p) Caída* (%/ms) Ancho de banda LF (-3dB)(Hz) Corriente de ascenso máx. di/dt (kA/μs) Ancho de banda (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1
