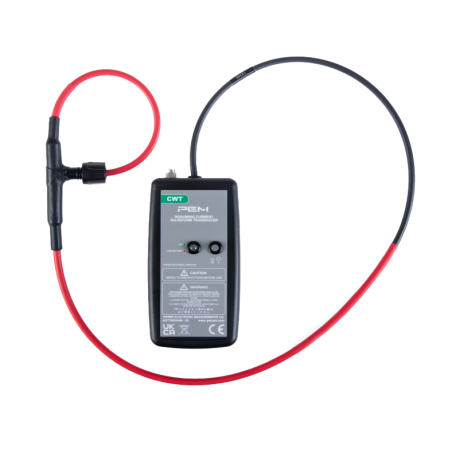

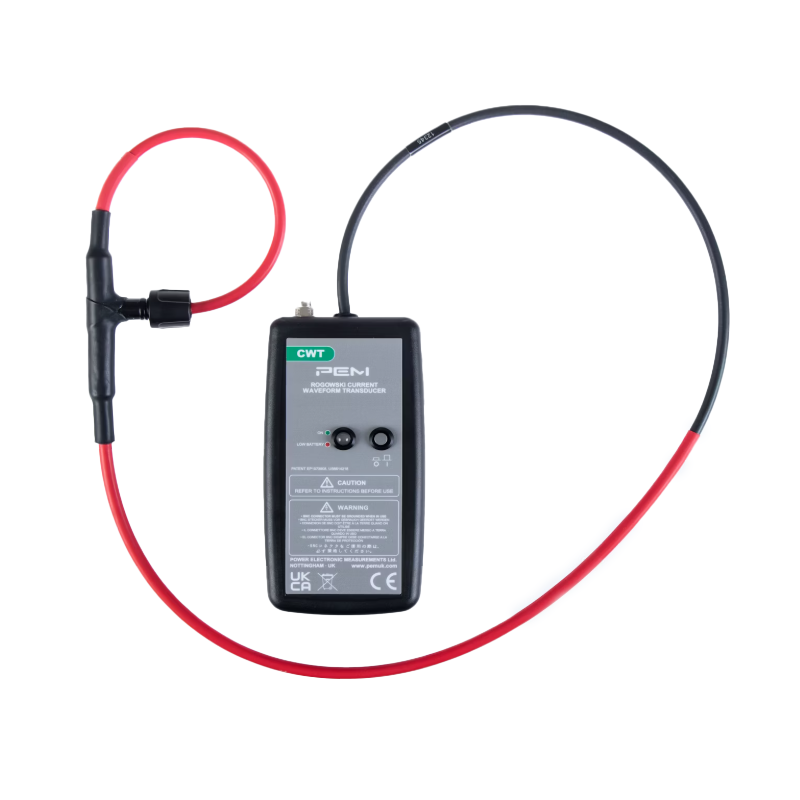

CWT LF serija skirta kintamosios srovės matavimams nuo kelių šimtų miliamperų iki kelių šimtų kiloamperų ir dažnių nuo dešimtųjų Hz dalių iki kelių MHz. LF serija pasižymi rite, optimizuota žemo dažnio matavimams. Tipiškos CWT Rogowskio ričių taikymo sritys apima puslaidininkinių jungiklių srovės bangos formos matavimą ir registravimą, aukštesnių dažnių sinusoidinius signalus, pulsinius ir kitus signalus, pasižyminčius dideliu kintamumu.

Pagrindinės savybės

Numatoma fazinė charakteristika
Numatomas fazinis atsakas nuo <1 Hz iki >100 kHz.		 Nominalios srovės
Nominalios srovės nuo 300 A iki 300 kA (didžiausios vertės).

Platus dažnių diapazonas
Modeliai apima diapazoną nuo 0,008 Hz iki 1 MHz.

 Izoliuota ritė
Ritės izoliacija: 10 kV (didžiausia vertė)
Kabelio ilgio pasirinkimas
Galimi ilgesni kabeliai nei standartiniai 1 m, 2,5 m ir 4 m – pagal užsakymą.		 Individualizuotas ritės ilgis
Pagal užsakymą galimos ilgesnės ritės nei standartiniai 300 mm, 500 mm, 700 mm ir 1000 mm.


Taikymai

  • Tinklo dažnio 50/60 Hz ir aukštesnių harmonikų matavimai
  • Didelių srovių matavimas labai žemais dažniais, pvz., variklių/generatorių gedimų srovės arba trumpojo jungimo srovės.
    Žemuosiuose dažniuose tikslumas nesumažėja, palyginti su srovės transformatoriais.
  • Impulsinės srovės ir impulsinės galios matavimai su ilgesne impulso trukme.
  • Mažų kintamosios srovės srovių matavimas esant didelėms nuolatinės srovės srovėms (pvz., kondensatoriaus pulsacijų stebėjimas).
  • Srovių matavimas sunkiai pasiekiamuose laidininkuose, pvz., tankiai išdėstytose šynose.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Techniniai parametrai

Išvestis ±6V esant didžiausiai srovės amplitudei maks. kai R>100kΩ (rekomenduojama osciloskopo įvestis R=1MΩ)
Tikslumas Kalibruota iki ±0,2% rodmens, kai laidininkas yra Rogowskio ritės kilpos centre. Laidininko padėtis ritėje (10 mm skersmens laidininkui) – paprastai ±1% rodmens.
Tiesiškumas iki srovės amplitudės ±0,05% rodmens
Nuolatinės srovės poslinkis Daugiausiai ±3mV esant T=25°C
Temperatūra Ritė ir kabelis: -20…100°C, integratorius: 0…40°C
Ritės įtampa 10kV didžiausia vertė - saugi didžiausia įtampa įžeminimo atžvilgiu, nustatyta pagal 15kVrms, 50Hz, 60s testą.
Ritės apimtis 500, 700, 1000mm – pagal pageidavimą galimi didesni dydžiai
Maitinimas B - standartinis: 4 x AA 1.5V šarminės baterijos, tipinis veikimo laikas 25 val. R – įkraunamos: 4x AA 1.2 NiMH baterijos, tipinis tarnavimo laikas 10 val., galimas išorinis įkrovimas
Išvestis BNC



Modelis Jautrumas (mV/A) Maks. srovė (A) Didžiausias triukšmas (mVp-p) Nuosmukis* (%/ms) Žemųjų dažnių juostos plotis (-3dB)(Hz) Maksimali srovės kilimo sparta di/dt (kA/μs) Juostos plotis (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24
mažiau
