Произвођач: PEM

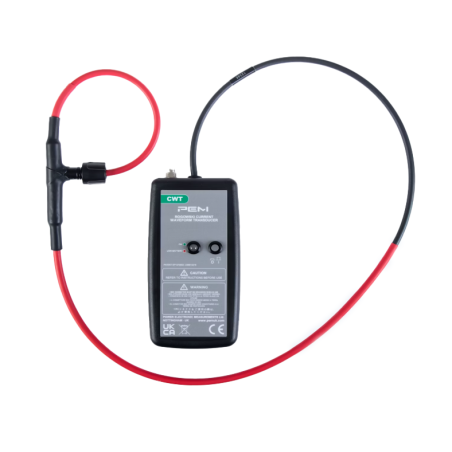

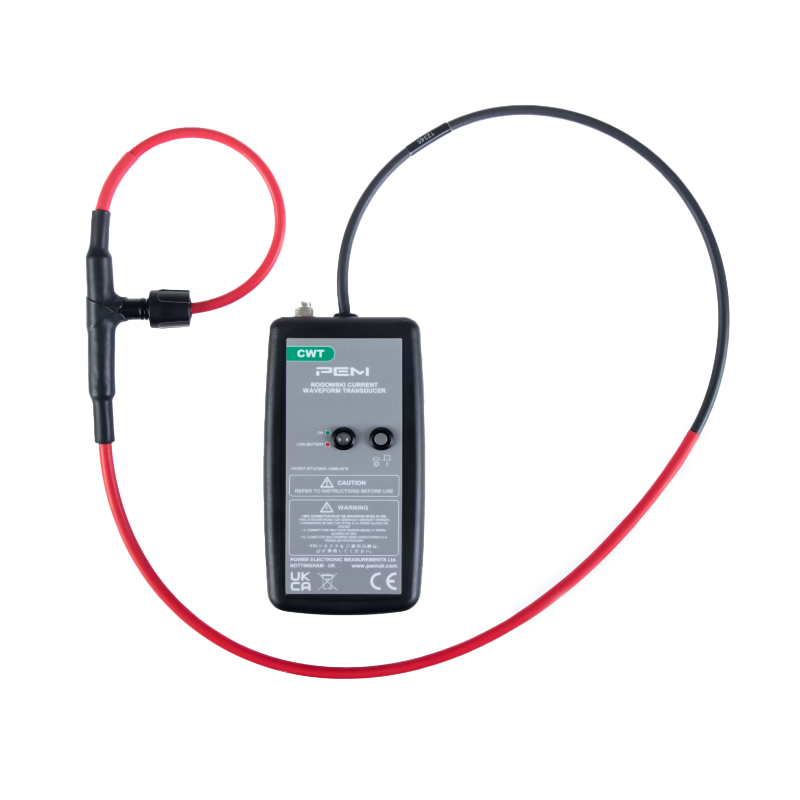

CWT LF serije

Серија CWT LF је намењена за мерење наизменичних струја у опсегу од неколико стотина милиампера до неколико стотина килоампера и фреквенција од десетих делова херца до неколико мегахерца. Серија LF се одликује калемом оптимизованим за мерења ниских фреквенција. Типичне примене Роговских калемова CWT укључују мерење и снимање таласног облика струје полупроводничких прекидача, синусоидалних сигнала виших фреквенција, пулсних и других сигнала који се одликују великом променљивошћу.

Кључне карактеристике

Предвидљива фазна карактеристика
Предвидљив фазни одзив од <1 Hz до >100 kHz.		 Номиналне струје
Номиналне струје од 300 А до 300 кА (вршне вредности).

Широк фреквентни опсег
Модели покривају опсег од 0,008 Hz до 1 MHz.

 Изолована завојница
Изолација завојнице: 10 kV (вршна вредност)
Могућност избора дужине кабла
Доступни су дужи каблови од стандардних 1 м, 2,5 м и 4 м – на захтев.		 Дужина завојнице по наруџбини
На захтев су доступне завојнице дужине веће од стандардних 300 мм, 500 мм, 700 мм и 1000 мм.


Примене

  • Мерења мрежне фреквенције 50/60 Hz и виших хармоника
  • Мерење великих струја на врло ниским фреквенцијама, као што су струје квара мотора/генератора или струје кратког споја.
    Нема пада тачности на ниским фреквенцијама у поређењу са струјним трансформаторима.
  • Пулсне струје и мерења пулсне снаге са дужим трајањем пулса.
  • Мерење малих АЦ струја у присуству великих ДЦ струја (нпр. надгледање таласања кондензатора).
  • Мерење струја у тешко доступним проводницима, као што су густо распоређене сабирнице.


Испуњава стандарде

  • CE
  • ЕМС ЕН 61326-1 2006
  • ИЕЦ 61010-1
  • ИЕЦ 61010-2-032

Технички параметри

Излаз ±6В за вршну вредност струје макс. за R>100кΩ (препоручени улаз осцилоскопа R=1MΩ)
Тачност Калибрисано на ±0,2% очитавања када је проводник центриран у петљи Роговског калема. Положај проводника у калему (за проводник пречника 10 мм) – типично ±1% очитавања.
Линеарност до амплитуде струје ±0,05% очитавања
ДЦ офсет Максимално ±3мВ за Т=25°Ц
Температура Завојница и кабл: -20…100°C, интегратор: 0…40°C
Напон завојнице 10kV вршна вредност - безбедан вршни напон према земљи одређен на основу теста 15kVrms, 50Hz, 60s.
Обим завојнице 500, 700, 1000 мм – на захтев могуће веће величине
Напајање Б - стандардно: 4 x АА 1.5В алкалне батерије, типично време рада 25х Р – пуњиво: 4x АА 1.2 НиМХ батерије, типичан век трајања 10х, могућност екстерног пуњења
Излаз БНЦ



Модел Осетљивост (мВ/А) Максимална струја (А) Максимални шум (мВп-п) Спуштање* (%/мс) Пропусни опсег НФ (-3дБ)(Хз) Максимални пораст струје ди/дт (кА/μс) Пропусни опсег (-3дБ) (МХз)
300 мм 500 мм 700 мм 1000 мм
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1
