Producent: PEM

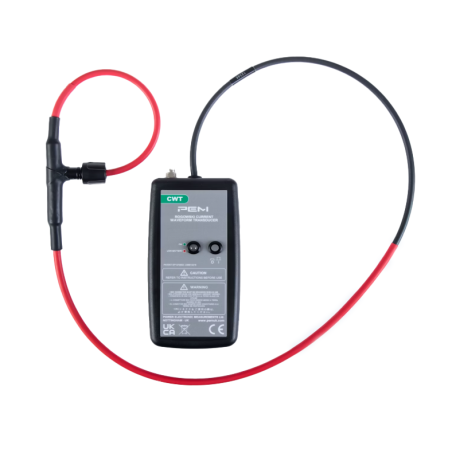

Seria CWT LF

Seria CWT LF przeznaczona jest do pomiaru prądów przemiennych w zakresie od kilkuset miliamperów do kilkuset kiloamperów i częstotliwości od dziesiętnych części Hz do kilkunastu MHz. Seria LF cechuje się cewką zoptymalizowaną do pomiarów niskich częstotliwości. Typowymi aplikacjami zastosowań cewek Rogowskiego CWT jest pomiar i rejestracja kształtu przebiegu prądu kluczy półprzewodnikowych, sygnałów sinusoidalnych wyższych częstotliwości, pulsacyjnych i innych charakteryzujących się dużą zmiennością.

Kluczowe cechy

Przewidywalna charakterystyka fazowa
Przewidywalna odpowiedź fazowa
od  <1 Hz do >100 kHz.

 Prądy znamionowe
Prądy znamionowe od 300 A do 300 kA
(wartości szczytowe).

Szerokie pasmo przenoszenia
Modele obejmują zakres
od 0,008 Hz do 1 MHz.

 Izolowana cewka
Izolacja cewki: 10 kV
(wartość szczytowa)
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody niż standardowe 1 m, 2,5 m i 4 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długości większej niż standardowe 300 mm, 500 mm, 700 mm i 1000 mm.


Zastosowania

  • Pomiary częstotliwości sieciowej 50/60 Hz i wyższych harmonicznych
  • Pomiar dużych prądów przy bardzo niskich częstotliwościach, takich jak prądy uszkodzeniowe silników/generatorów lub prądy zwarciowe.
    Brak spadku dokładności przy niskich częstotliwościach w porównaniu do przekładników prądowych.
  • Prądy impulsowe i pomiary mocy impulsowej z dłuższym czasem trwania impulsu.
  • Pomiar małych prądów AC w obecności dużych prądów DC (np. monitorowanie tętnień kondensatora).
  • Pomiar prądów w trudno dostępnych przewodnikach, takich jak gęsto ułożone szyny zbiorcze.


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametry techniczne

Wyjście ±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
Dokładność Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego. Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość do amplitudy prądu ±0.05% odczytu
Offset DC Maksymalnie ±3mV dla T=25°C
Temperatura Cewka i przewód: -20…100°C, integrator: 0…40°C
Napięcie cewki 10kV wartości szczytowej - bezpieczne szczytowe napięcie względem ziemi określone na podstawie testu 15kVrms, 50Hz, 60s.
Obwód cewki 500, 700, 1000mm – na prośbę możliwe większe rozmiary
Zasilanie B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście BNC



Model Czułość (mV/A) Prąd max (A) Maksymalny szum (mVp-p) Zwis* (%/ms) Szerokość pasma przenoszenia LF (-3dB)(Hz) Maksymalny prąd narastania di/dt (kA/μs) Szerokość pasma przenoszenia (-3dB) Bandwidth (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
