Gyártó: PEM

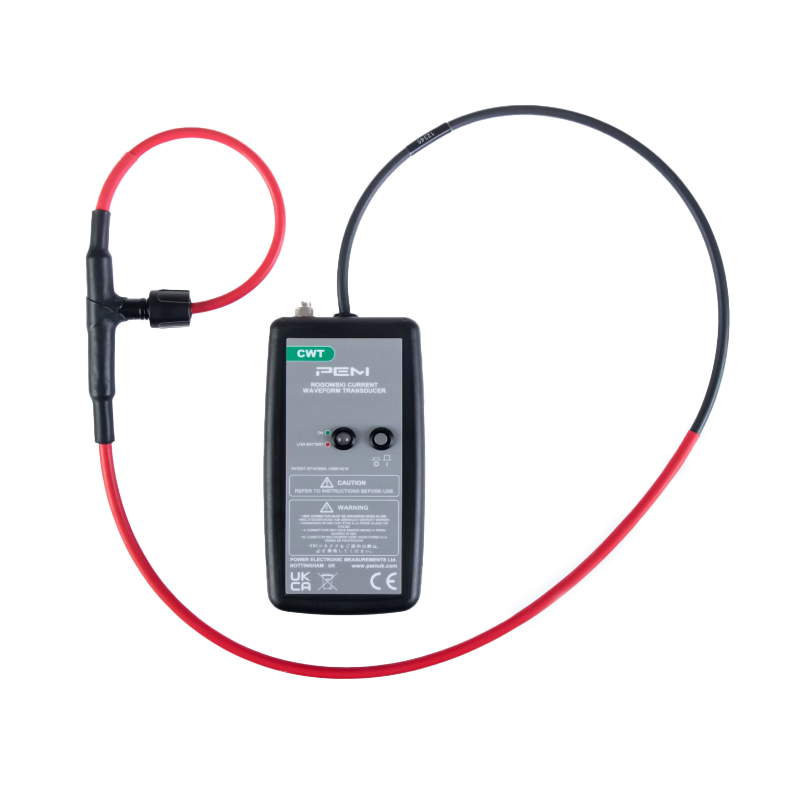

CWT LF sorozat

A CWT LF sorozat váltóáramok mérésére alkalmas, néhány száz milliampertől több száz kiloamperig terjedő áramtartományban, és tized Hz-től több MHz-ig terjedő frekvenciatartományban. Az LF sorozatot alacsony frekvenciájú mérésekhez optimalizált tekercs jellemzi. A CWT Rogowski tekercsek tipikus alkalmazásai közé tartozik a félvezető kapcsolóáramok hullámformájának mérése és rögzítése, magasabb frekvenciájú szinuszos jelek, pulzáló és egyéb, nagy változékonyságú jelek.

Főbb jellemzők

Előre jelezhető fázisjellemzők
Előre jelezhető fázisválasz <1 Hz-től >100 kHz-ig.		 Névleges áramok
Névleges áramok 300 A-től 300 kA-ig (csúcsértékek).

Széles frekvenciaátvitel
A modellek 0,008 Hz-től 1 MHz-ig terjedő tartományt fednek le.

 Szigetelt tekercs
Tekercs szigetelése: 10 kV (csúcsérték)
Kábelhossz kiválasztásának lehetősége
Hosszabb kábelek is elérhetők a standard 1 m, 2,5 m és 4 m-nél – igény esetén.		 Egyedi tekercshossz
Igény esetén a standard 300 mm, 500 mm, 700 mm és 1000 mm-nél hosszabb tekercsek is elérhetők.


Alkalmazások

  • Hálózati frekvencia 50/60 Hz és magasabb harmonikusok mérése
  • Nagy áramok mérése nagyon alacsony frekvenciákon, mint például motor/generátor hibás áramok vagy rövidzárlati áramok.
    Nincs pontossági romlás alacsony frekvenciákon az áramváltókhoz képest.
  • Impulzusáramok és impulzusteljesítmény mérések hosszabb impulzusidőtartammal.
  • Kis AC áramok mérése nagy DC áramok jelenlétében (pl. kondenzátor hullámosságának monitorozása).
  • Áramok mérése nehezen hozzáférhető vezetőkben, például sűrűn elrendezett gyűjtősíneken.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Műszaki paraméterek

Kimenet ±6V a maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság Kalibrálva ±0,2% kijelzésre, amikor a vezető a Rogowski tekercs hurokjában középen van. A vezető helyzete a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1% kijelzés.
Linearitás áramerősségig ±0,05% érték
DC eltolás Maximum ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -20…100°C, integrátor: 0…40°C
Tekercsfeszültség 10kV csúcsérték - biztonságos csúcsfeszültség földhöz képest, 15kVrms, 50Hz, 60s teszt alapján meghatározva.
Tekercskerület 500, 700, 1000mm – kérésre nagyobb méretek is lehetségesek
Tápellátás B - standard: 4 x AA 1.5V alkáli elem, tipikus működési idő 25 óra R – újratölthető: 4x AA 1.2 NiMH elem, tipikus élettartam 10 óra, külső töltési lehetőség
Kimenet BNC



Modell Érzékenység (mV/A) Max. áram (A) Maximális zaj (mVp-p) Ejtés* (%/ms) LF sávszélesség (-3dB)(Hz) Maximális áramemelkedés di/dt (kA/μs) Sávszélesség (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWTLF/1 20 300 15 0.47 0.5 2.5 1.6 1 0.75 0.55
CWTLF/3 10 600 15 0.24 0.25 5.0 1.6 1 0.75 0.55
CWTLF/6 5.0 1200 15 0.19 0.2 10 1.6 1 0.75 0.55
CWTLF/15 2.0 3000 15 0.09 0.1 11 1.6 1 0.75 0.55
CWTLF/30 1.0 6000 15 0.045 0.05 11 1.6 1 0.75 0.55
CWTLF/60 0.5 12000 15 0.018 0.02 11 1.6 1 0.75 0.55
CWTLF/150 0.2 30000 15 0.009 0.01 20 3.2 2.1 1.5 1.1
CWTLF/300 0.1 60000 10 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/600 0.05 120000 5.0 0.007 0.008 20 3.2 2.1 1.5 1.1
CWTLF/1500 0.02 300000 4.0 0.007 0.008 20 3.2 2.1 1.5 1.1
