Производител: PEM

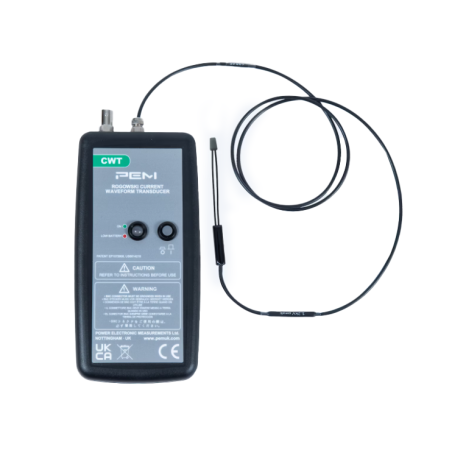

Серия CWT ULTRA MINI-F

Серията CWT ultra mini-F е разширение на оригиналната серия CWT Ultra-mini на PEM. Новата конструкция от тип „вилка“ позволява намаляване на общия размер на бобината на Роговски до 55 мм и по този начин ограничаване на влиянието на сондата върху изследваната верига. Това улеснява извършването на измервания в плътно застроени силови електронни системи.

Основни характеристики

Бобина тип „вилка“
Иновативна конструкция тип „вилка“ с дължина на бобината 55 мм.		 Номинални токове
Номинални токове от 60 A до 12 kA (пикови стойности).

Максимално di/dt
Възможност за работа при максимално di/dt до 100 kA/μs.

 Тънки бобини и висока изолация
Тънки бобини с диаметър на напречното сечение 1,3 мм за изолация 1,2 kV (пикова стойност).
Възможност за избор на дължина на проводника
Налични са по-дълги проводници от стандартните 1 м – по заявка.		 Дължина на бобината по поръчка
По заявка са налични бобини с дължина, по-голяма от стандартните 55 мм.


Приложения

  • Превключващи форми на вълната на полупроводникови елементи.
  • Превключващи токови форми на вълната в силови електронни схеми, напр.:
  • MOSFET или IGBT дори в корпуси, малки като TO-247. Измерване на загубите на мощност в полупроводниците.
  • Мониторинг на токове в малки индуктори, кондензатори, демпферни вериги и др.
  • Измерване на малки променливотокови токове в присъствието на големи постояннотокови токове (напр. мониторинг на пулсации на кондензатора).
  • Измерване на високочестотни синусоидални, импулсни или преходни токове в приложения от мрежова честота до радиочестотния (RF) диапазон.


Отговаря на стандартите

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технически параметри

Изход ±6V за максимален пиков ток за R>100kΩ (препоръчителен вход на осцилоскоп R=1MΩ)
Точност
  • Калибриран до ±0,2% от показанията при центриране на проводника в контура на бобината на Роговски.
  • Позиция на проводника в бобината (за проводник с диаметър 2 мм) – типично ±2% от показанията.
  • Позиция на проводника в бобината (за проводник с диаметър 10 мм) – типично ±1% от показанията.
Линейност до амплитуда на тока ±0,05% от отчитането
DC отместване Максимум ±3mV за T=25°C
Температура Бобина и кабел: -40…125°C, интегратор: 0…40°C
Напрежение на бобината 1,2 kV (пикова стойност) – бобина с дебелина 1,3 мм.
Обиколка на бобината 55 мм – по заявка са възможни по-големи размери
Захранване
  • B - стандартни: алкални батерии 4 x AA 1,5V, типично време на работа 25 часа
  • R – акумулаторни: батерии 4x AA 1,2 NiMH, типичен живот 10 часа, възможно външно зареждане
Изход BNC



Модел Чувствителност (mV/A) Макс. ток (A) Максимален
шум (mVp-p)		 Спад* (%/ms) Ширина на честотната лента
на предаване
LF (-3dB) (Hz)		 Максимален
ток на нарастване
di/dt (kA/μs)		 Ширина на честотната лента
на предаване (-3dB)
(MHz)
55 мм
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Процентен спад на изходния сигнал при правоъгълна форма на вълната
