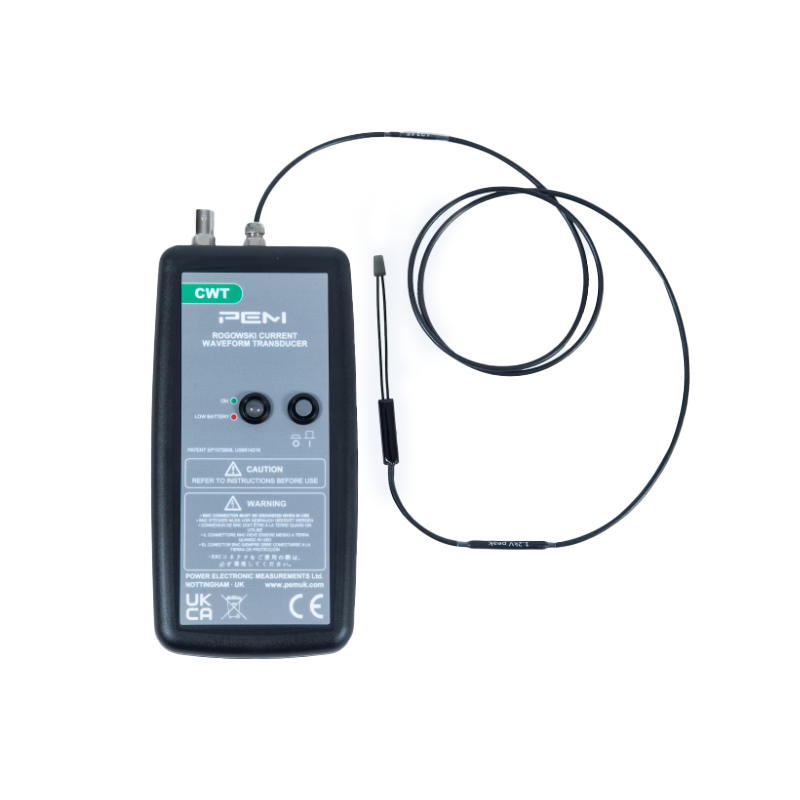

Serie CWT ULTRA MINI-F

La serie CWT ultra mini-F es una extensión de la serie original CWT Ultra-mini de PEM. El nuevo diseño de "horquilla" permite reducir el tamaño total de la bobina de Rogowski a 55 mm, lo que limita la influencia de la sonda en el circuito bajo prueba. Esto facilita la realización de mediciones en sistemas de electrónica de potencia densamente poblados.

Características clave

Bobina tipo "horquilla"
Diseño innovador de horquilla con una bobina de 55 mm de longitud.		 Corrientes nominales
Corrientes nominales de 60 A a 12 kA (valores pico).

di/dt máximo
Capacidad de operar con un di/dt máximo de hasta 100 kA/μs.

 Bobinas delgadas y alto aislamiento
Bobinas delgadas con un diámetro de sección transversal de 1,3 mm para un aislamiento de 1,2 kV (valor pico).
Longitud de cable seleccionable
Cables más largos que el estándar de 1 m disponibles bajo pedido.		 Longitud de bobina personalizada
Bobinas de longitud superior a los 55 mm estándar disponibles bajo pedido.


Aplicaciones

  • Formas de onda de conmutación de componentes semiconductores.
  • Formas de onda de corrientes de conmutación en circuitos de electrónica de potencia, por ejemplo:
  • MOSFET o IGBT incluso en encapsulados tan pequeños como TO-247. Medición de pérdidas de potencia en semiconductores.
  • Monitorización de corrientes en inductores pequeños, condensadores, circuitos de amortiguación, etc.
  • Medición de pequeñas corrientes CA en presencia de grandes corrientes CC (por ejemplo, monitorización de la ondulación del condensador).
  • Medición de corrientes sinusoidales, pulsadas o transitorias de alta frecuencia en aplicaciones desde la frecuencia de red hasta el rango de radiofrecuencia (RF).


Cumple con las normas

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parámetros técnicos

Salida ±6V para valor pico de corriente max. para R>100kΩ (entrada de osciloscopio recomendada R=1MΩ)
Precisión
  • Calibrado a ±0,2% de la lectura con el conductor centrado en el bucle de la bobina de Rogowski.
  • Posición del conductor en la bobina (para conductor de 2 mm de diámetro) – típicamente ±2% de la lectura.
  • Posición del conductor en la bobina (para conductor de 10 mm de diámetro) – típicamente ±1% de la lectura.
Linealidad hasta la amplitud de corriente ±0,05% de la lectura
Offset CC Máximo ±3mV para T=25°C
Temperatura Bobina y cable: -40…125°C, integrador: 0…40°C
Tensión de la bobina 1,2 kV (valor pico) – bobina de 1,3 mm de espesor.
Circunferencia de la bobina 55 mm – tamaños más grandes disponibles bajo petición
Alimentación
  • B - estándar: 4 pilas alcalinas AA de 1,5V, tiempo de funcionamiento típico 25h
  • R – recargable: 4 pilas AA de 1,2 NiMH, vida útil típica 10h, posibilidad de carga externa
Salida BNC



Modelo Sensibilidad (mV/A) Corriente máx. (A) Ruido máximo (mVp-p) Caída* (%/ms) Ancho de banda
de transmisión
LF (-3dB) (Hz)		 Corriente máxima
de elevación
di/dt (kA/μs)		 Ancho de banda
de transmisión (-3dB)
(MHz)
55 mm
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Caída porcentual de la señal de salida con una forma de onda cuadrada
