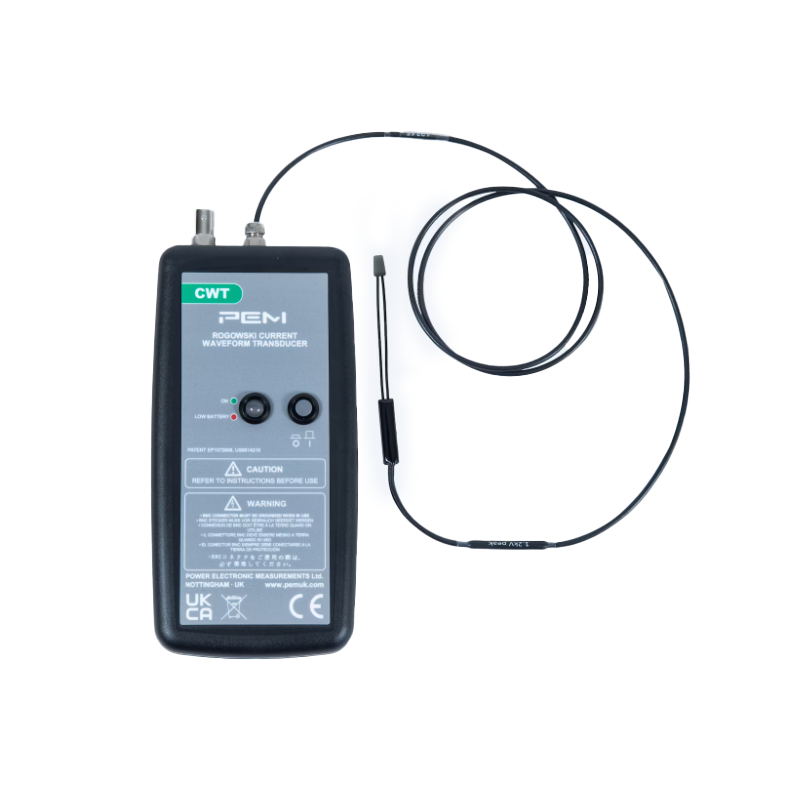

Серия CWT ULTRA MINI-F

Серия CWT ultra mini-F является расширением оригинальной серии CWT Ultra-mini от PEM. Новая конструкция типа «вилка» позволяет уменьшить общий размер катушки Роговского до 55 мм, тем самым ограничивая влияние зонда на исследуемую цепь. Это облегчает проведение измерений в плотно упакованных силовых электронных системах.

Ключевые особенности

Катушка типа «вилка»
Инновационная конструкция типа «вилка» с длиной катушки 55 мм.		 Номинальные токи
Номинальные токи от 60 А до 12 кА (пиковые значения).

Максимальное di/dt
Способность работать при максимальном di/dt до 100 кА/мкс.

 Тонкие катушки и высокая изоляция
Тонкие катушки с диаметром поперечного сечения 1,3 мм для изоляции 1,2 кВ (пиковое значение).
Возможность выбора длины провода
Доступны провода длиннее стандартных 1 м – по запросу.		 Длина катушки на заказ
По запросу доступны катушки длиной более стандартных 55 мм.


Применение

  • Переключающие формы сигналов полупроводниковых элементов.
  • Переключающие формы токов в цепях силовой электроники, например:
  • MOSFET или IGBT даже в корпусах размером до TO-247. Измерение потерь мощности в полупроводниках.
  • Мониторинг токов в малых дросселях, конденсаторах, демпферных цепях и т. д.
  • Измерение малых токов переменного тока в присутствии больших токов постоянного тока (например, мониторинг пульсаций конденсатора).
  • Измерение высокочастотных синусоидальных, импульсных или переходных токов в приложениях от сетевой частоты до радиочастотного (РЧ) диапазона.


Соответствует стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технические параметры

Выход ±6В для максимального пикового тока для R>100кОм (рекомендуемое входное сопротивление осциллографа R=1МОм)
Точность
  • Калибровано до ±0,2% показаний при центрировании проводника в петле катушки Роговского.
  • Положение проводника в катушке (для проводника диаметром 2 мм) – обычно ±2% показаний.
  • Положение проводника в катушке (для проводника диаметром 10 мм) – обычно ±1% показаний.
Линейность до амплитуды тока ±0,05% от показаний
Смещение постоянного тока Максимум ±3мВ для T=25°C
Температура Катушка и провод: -40…125°C, интегратор: 0…40°C
Напряжение катушки 1,2 кВ (пиковое значение) – катушка толщиной 1,3 мм.
Окружность катушки 55 мм – по запросу возможны большие размеры
Питание
  • B - стандарт: 4 щелочные батареи AA 1,5В, типичное время работы 25ч
  • R – аккумуляторные: 4x AA 1,2 NiMH батареи, типичный срок службы 10ч, возможно внешнее зарядное устройство
Выход BNC



Модель Чувствительность (мВ/А) Макс. ток (А) Максимальный
шум (мВп-п)		 Проседание* (%/мс) Полоса пропускания
НЧ (-3дБ) (Гц)		 Максимальный
ток нарастания
di/dt (кА/мкс)		 Полоса пропускания
(-3дБ)
(МГц)
55 мм
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Процентное падение выходного сигнала при прямоугольной форме волны
