Hersteller: PEM

CWT ULTRA MINI-F Serie

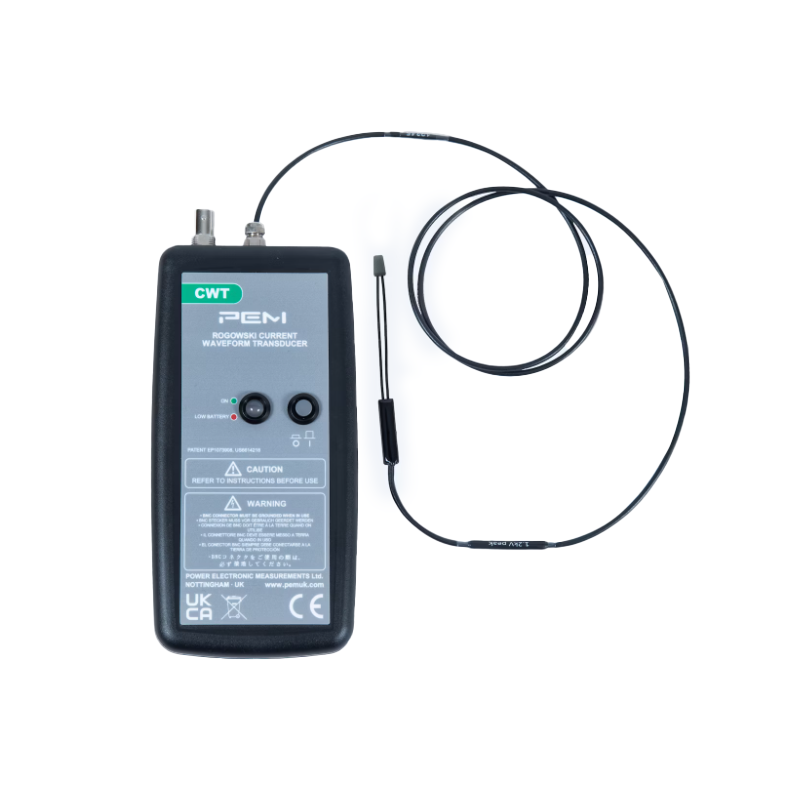

Die CWT ultra mini-F Serie ist eine Erweiterung der ursprünglichen CWT Ultra-mini Serie von PEM. Das neue „Gabel“-Design ermöglicht es, die Gesamtgröße der Rogowski-Spule auf 55 mm zu reduzieren und somit den Einfluss der Sonde auf den zu prüfenden Stromkreis zu minimieren. Dies erleichtert Messungen in dicht bestückten Leistungselektroniksystemen.

Hauptmerkmale

Gabelspule
Innovatives Gabeldesign mit einer 55 mm Spulenlänge.		 Nennströme
Nennströme von 60 A bis 12 kA (Spitzenwerte).

Maximales di/dt
Fähigkeit, bei einem maximalen di/dt von bis zu 100 kA/μs zu arbeiten.

 Dünne Spulen und hohe Isolation
Dünne Spulen mit einem Querschnittsdurchmesser von 1,3 mm für 1,2 kV Isolation (Spitzenwert).
Anpassbare Kabellänge
Längere Kabel als die Standardlänge von 1 m auf Anfrage erhältlich.		 Kundenspezifische Spulenlänge
Spulen mit einer Länge von mehr als den standardmäßigen 55 mm auf Anfrage erhältlich.


Anwendungen

  • Schaltverläufe von Halbleiterbauelementen.
  • Schaltstromverläufe in Leistungselektronikschaltungen, z.B.:
  • MOSFET oder IGBT, selbst in Gehäusen so klein wie TO-247. Messung von Verlustleistungen in Halbleitern.
  • Stromüberwachung in kleinen Drosseln, Kondensatoren, Dämpfungsschaltungen usw.
  • Messung kleiner Wechselströme in Anwesenheit großer Gleichströme (z.B. Überwachung von Kondensatorwelligkeit).
  • Messung von hochfrequenten Sinus-, Puls- oder transienten Strömen in Anwendungen vom Netzfrequenz- bis zum Radiofrequenzbereich (RF).


Erfüllt Normen

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technische Parameter

Ausgang ±6V für Spitzenstrom max. für R>100kΩ (empfohlener Oszilloskopeingang R=1MΩ)
Genauigkeit
  • Kalibriert auf ±0,2% des Messwerts bei zentriertem Leiter in der Rogowski-Spulenschleife.
  • Leiterposition in der Spule (für 2 mm Durchmesser Leiter) – typisch ±2% des Messwerts.
  • Leiterposition in der Spule (für 10 mm Durchmesser Leiter) – typisch ±1% des Messwerts.
Linearität bis zur Stromamplitude ±0,05% des Messwerts
DC Offset Maximal ±3mV für T=25°C
Temperatur Spule und Kabel: -40…125°C, Integrator: 0…40°C
Spulenspannung 1,2 kV (Spitzenwert) – 1,3 mm dicke Spule.
Spulenkreis 55 mm – größere Größen auf Anfrage möglich
Stromversorgung
  • B - Standard: 4 x AA 1,5V Alkalinebatterien, typische Betriebszeit 25h
  • R – Akku: 4x AA 1,2 NiMH Batterien, typische Lebensdauer 10h, externes Laden möglich
Ausgang BNC



Modell Empfindlichkeit (mV/A) Max. Strom (A) Max. Rauschen (mVp-p) Abfall* (%/ms) Bandbreite LF (-3dB) (Hz) Max. Stromanstieg di/dt (kA/μs) Bandbreite (-3dB) (MHz) 55 mm
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Prozentualer Abfall des Ausgangssignals bei einem Rechteckwellenform
