Gamintojas: PEM

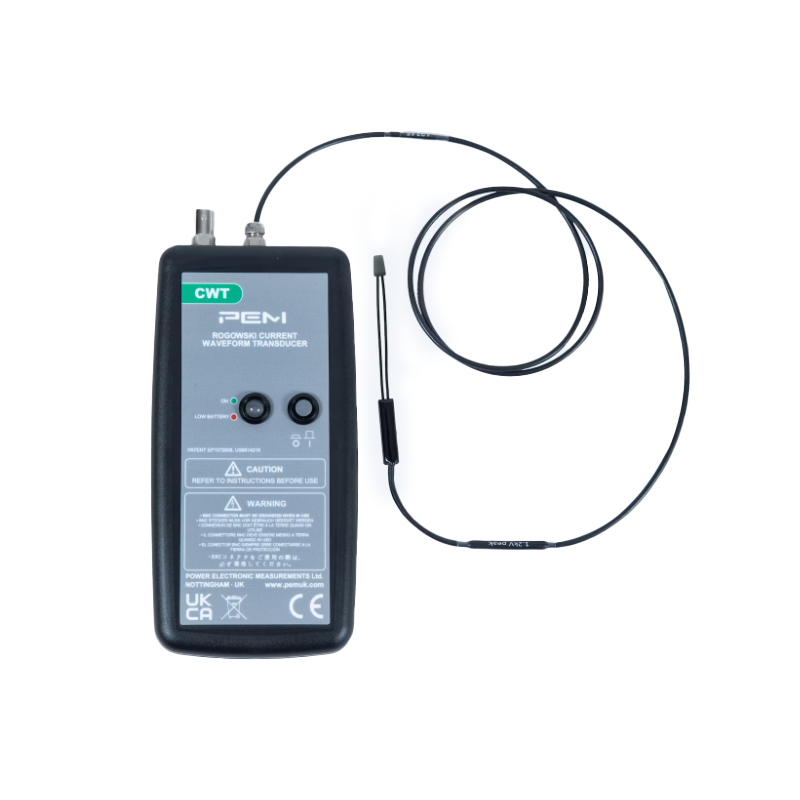

Serija CWT ULTRA MINI-F

CWT ultra mini-F serija yra PEM originalios CWT Ultra-mini serijos išplėtimas. Naujas „šakės“ tipo dizainas leidžia sumažinti Rogovskio ritės bendrą dydį iki 55 mm, taip apribojant zondo įtaką tiriamai grandinei. Tai palengvina matavimus tankiai sumontuotose galios elektronikos sistemose.

Pagrindinės savybės

„Šakės“ tipo ritė
Inovatyvus „šakės“ tipo dizainas su 55 mm ilgio rite.		 Nominalios srovės
Nominalios srovės nuo 60 A iki 12 kA (pikinės vertės).

Maksimalus di/dt
Gebėjimas veikti esant maksimaliam di/dt iki 100 kA/μs.

 Plonos ritės ir aukšta izoliacija
Plonos ritės, kurių skerspjūvio skersmuo 1,3 mm, skirtos 1,2 kV izoliacijai (pikinė vertė).
Galimybė pasirinkti laido ilgį
Galimi ilgesni laidai nei standartinis 1 m – pagal pageidavimą.		 Individualizuotas ritės ilgis
Pagal pageidavimą galimos ritės, ilgesnės nei standartinės 55 mm.


Taikymas

  • Puslaidininkinių elementų perjungimo bangos formos.
  • Perjungimo srovių bangos formos galios elektronikos grandinėse, pvz.:
  • MOSFET arba IGBT net tokiuose mažuose korpusuose, kaip TO-247. Galios nuostolių matavimas puslaidininkiuose.
  • Srovių stebėjimas mažuose induktoriuose, kondensatoriuose, slopinimo grandinėse ir kt.
  • Mažų kintamosios srovės matavimas esant didelėms nuolatinės srovės srovėms (pvz., kondensatoriaus pulsacijos stebėjimas).
  • Aukšto dažnio sinusinių, impulsinių arba laikinųjų srovių matavimas nuo tinklo dažnio iki radijo dažnio (RF) diapazono.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Techniniai parametrai

Išėjimas ±6V maksimaliai srovės pikinei vertei, esant R>100kΩ (rekomenduojama osciloskopo įėjimas R=1MΩ)
Tikslumas
  • Kalibruota iki ±0,2% rodmens, kai laidininkas yra Rogovskio ritės kilpoje centre.
  • Laidininko padėtis ritėje (2 mm skersmens laidininkui) – tipinis ±2% rodmens.
  • Laidininko padėtis ritėje (10 mm skersmens laidininkui) – tipinis ±1% rodmens.
Tiesiškumas iki srovės amplitudės ±0,05% rodmens
DC poslinkis Maksimaliai ±3mV esant T=25°C
Temperatūra Ritė ir laidas: -40…125°C, integratorius: 0…40°C
Ritės įtampa 1,2 kV (pikinė vertė) – 1,3 mm storio ritė.
Ritės apimtis 55 mm – pagal pageidavimą galimi didesni dydžiai
Maitinimas
  • B - standartinis: 4 x AA 1,5V šarminės baterijos, tipinis veikimo laikas 25 val.
  • R – įkraunamas: 4x AA 1,2 NiMH baterijos, tipinis tarnavimo laikas 10 val., galimas išorinis įkrovimas
Išėjimas BNC



Modelis Jautrumas (mV/A) Maks. srovė (A) Maksimalus
triukšmas (mVp-p)		 Nukritimas* (%/ms) Juostos plotis
perdavimo
ŽF (-3dB) (Hz)		 Maksimali
srovės kilimo
sparta di/dt (kA/μs)		 Juostos plotis
perdavimo (-3dB)
(MHz)
55 mm
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Išėjimo signalo procentinis kritimas stačiakampės bangos formos atveju
