Producent: PEM

Seria CWT ULTRA MINI-F

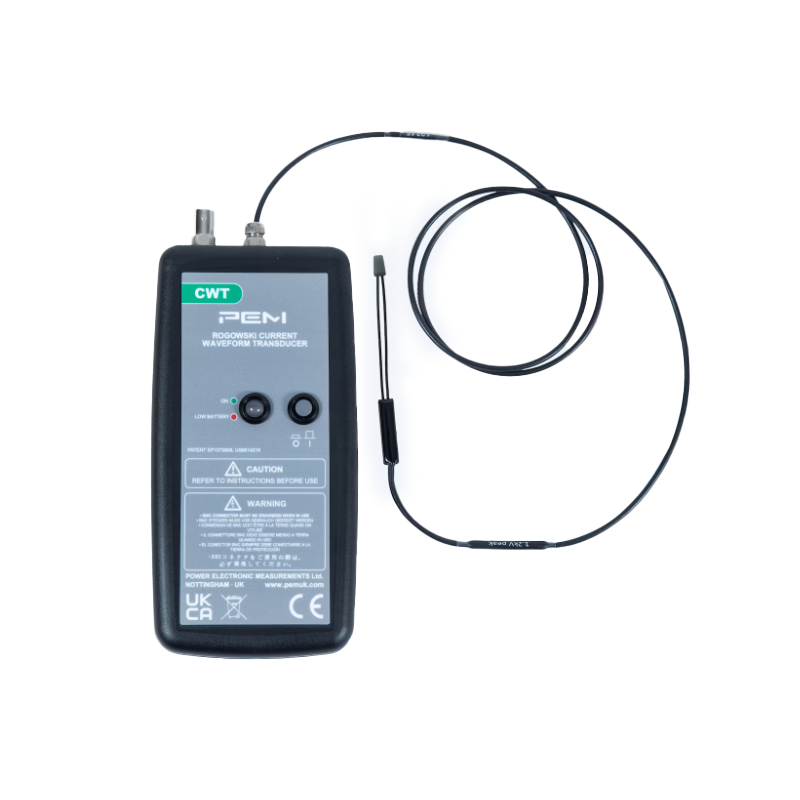

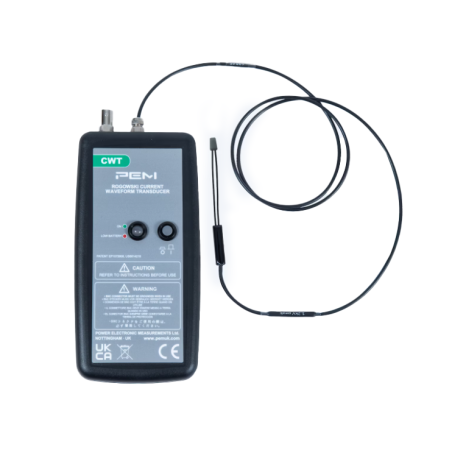

Seria CWT ultra mini-F to rozszerzenie oryginalnej serii CWT Ultra-mini firmy PEM. Nowa konstrukcja typu „widełkowego” pozwala na zmniejszenie całkowitego rozmiaru cewki Rogowskiego do 55 mm, a tym samym ograniczenie wpływu sondy na badany obwód. Ułatwia to wykonywanie pomiarów w gęsto zabudowanych układach energoelektronicznych.

Kluczowe cechy

Cewka typu „widełkowego”
Nowatorska konstrukcja typu „widełkowego”
z cewką o długości 55 mm.

 Prądy znamionowe
Prądy znamionowe od 60 A do 12 kA
(wartości szczytowe).

Maksymalne di/dt
Zdolność do pracy przy maksymalnym
di/dt do 100 kA/μs.

 Cienkie cewki i wysoka izolacja
Cienkie cewki o średnicy przekroju 1,3 mm
dla izolacji 1.2 kV (wartość szczytowa).
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody niż standardowe 1 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długości większej niż standardowe 55 mm


Zastosowania

  • Przebiegi przełączania elementów półprzewodnikowych.
  • Przebiegi prądów przełączających w obwodach energoelektronicznych, np:
  • MOSFET lub IGBT nawet w obudowach tak małych jak TO-247. Pomiar strat mocy w półprzewodnikach.
  • Monitorowanie prądów w małych dławikach, kondensatorach, obwodach tłumiących itp.
  • Pomiar małych prądów AC w obecności dużych prądów DC (np. monitorowanie tętnień kondensatora).
  • Pomiar prądów sinusoidalnych o wysokiej częstotliwości, impulsowych lub przejściowych
    w zastosowaniach od częstotliwości sieciowej do zakresu radiowego (RF).


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametry techniczne

Wyjście ±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
Dokładność

Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 2 mm) – typowo ±2% wskazania.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość do amplitudy prądu ±0.05% odczytu
Offset DC Maksymalnie ±3mV dla T=25°C
Temperatura Cewka i przewód: -40…125°C, integrator: 0…40°C
Napięcie cewki 1.2 kV (wartość szczytowa) – cewka o grubości 1.3 mm.
Obwód cewki 55 mm – na prośbę możliwe większe rozmiary
Zasilanie

B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h
R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście BNC



Model Czułość (mV/A) Prąd max (A) Maksymalny
szum (mVp-p)		 Zwis* (%/ms) Szerokość pasma
przenoszenia
LF (-3dB) (Hz)		 Maksymalny
prąd narastania
di/dt (kA/μs)		 Szerokość pasma
przenoszenia (-3dB)
Bandwidth (MHz)
55 mm
CWTUM-F/03 100 60 20 85 150 4.0 15
CWTUM-F/06 50 120 15 78 100 8.0 15
CWTUM-F/1 20 300 15 53 50 20 15
CWTUM-F/3 10 600 15 19 20 40 15
CWTUM-F/6 5.0 1200 15 9.3 10 80 15
CWTUM-F/15 2.0 3000 12 4.6 5.0 100 15
CWTUM-F/30 1.0 6000 12 2.4 2.6 100 15
CWTUM-F/60 0.5 12000 12 1.2 1.2 100 15

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
